ШР12ПК1НГ2 Розетка блочная (арт. KP-5300)

ШР12ПК1НГ2 розетка приборная с прямым патрубком и гайкой для неэкранированного кабеля
Соединитель ШР12ПК1НГ2 розетка - низкочастотный цилиндрический объемного монтажа резьбового сочленения нормальных габаритов.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Расшифровка условного обозначения: ШР12ПК1НГ2 розетка ШР - тип соединителя; 12 - условный размер корпуса; ПК - конструктивное исполнение; ПК - с прямым патрубком; СК - с угловым патрубком; 1 - количество контактов; Н - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля; Г - вид контактов: для приборной части: Г - розетка, Ш - вилка;  для кабельной части: Ш -  розетка, Г - вилка; 2 - обозначение сочетания контактов (условное число); Н - покрытие контактов никель; М - пластмассовый корпус. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения
ТУ НКЦС.434410.111ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 13,5
Дата выпуска 1973-1975
Транслитерация SHR12PK1NG2 socket block
Вид упаковки самоупаковка
Дата изготовленияi 1976-1991
Нормы и требования ГЕ0.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей ШР
Условный размер корпуса 12
Количество выводов или контактов 1
Условный номер контактного набора 2 - 1 контакт Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР12ПК1НГ2
Цвет изделия темно-серый

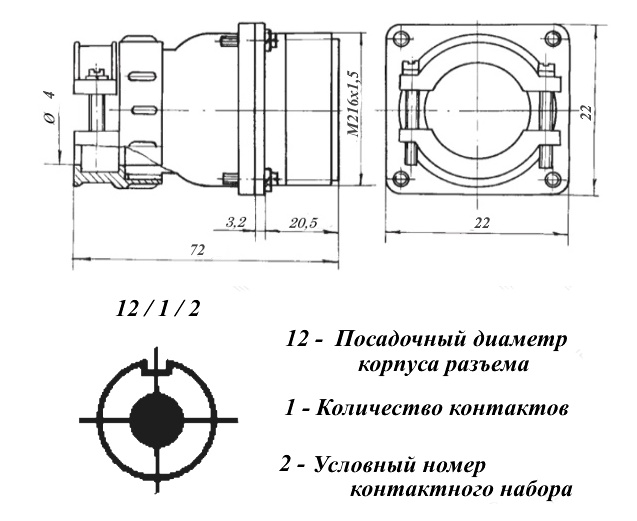

Габаритные размеры L*W*H 64х22х22 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов гнездо
Гайка патрубка для неэкранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1 mΩ
Номинальное напряжение 850 V
Рабочий ток 35 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/с²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Климатическое исполнениеi УХЛ
Статус изделия В настоящее время разъёмы ШР выпускает ОАО "Элекон" г.Казань
