ОНЦ-РГ-09-50/42-Р14 Розетка кабельная карболит, бР0.364.030ТУ(арт. TW-7560)

АО «Завод Элекон»; " 1" - ОТК
СССР
Артикул (ID): TW-7560
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бР0.364.030ТУ
Подробная документация
Аналоги и альтернативы
ID: 277046
На складе 8 шт
  • Цена от 65 ₽
  • 1 шт 65 ₽
Количество
Быстрый заказ

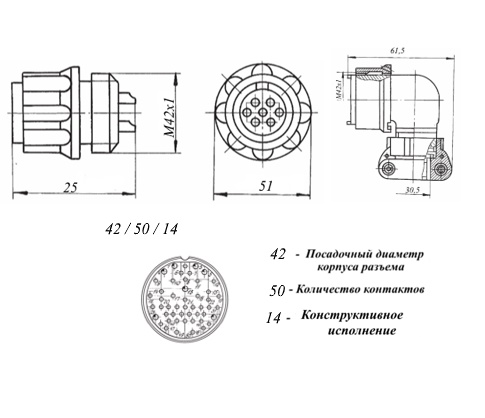

ОНЦ-РГ-09-50/42-Р14 Розетка кабельная карболит - разъём низкочастотный цилиндрический малогабаритный. Структура условного обозначения: ОНЦ-РГ-09 - тип соединителя; 50 – количество контактов; 42 - условный размер корпуса; Р - розетка; 14 – конструктивное исполнение (кабельная часть, неэкранированная с угловым кожухом (патрубком); покрытие контактов - никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Розетка кабельная ОНЦ-РГ-09-50/42-Р14 сочленяется с блочными вилками 2РМТ42БПН50В2В1В, 2РМТ42БПЭ50В2В1В, 2РМТ42БУН50В2В1В, 2РМТ42БУЭ50В2В1В. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ОНЦ-РГ-09-50/42-Р14 Розетка кабельная карболит, бР0.364.030ТУ
Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 35,3
Дата изготовленияi 1976-1991
Транслитерация ONTs-RG-09-50/42-R14 Cable socket karbolit, bR0.364.030TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.030ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов ОНЦ-РГ-09
Условный размер корпуса 42
Количество контактов 50 контактов
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса К - кабельный
Вид патрубка У - угловой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 1 - 47 контактов Ø 1 mm; 3 контакта Ø 1,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 43 - Ø 1 mm; 7 - Ø 1,5 mm
Контакт извлекаемый нет
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки есть
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Габаритные размеры L*W*H 81х51х69,1 mm
Диаметр корпуса 51 mm
Длина корпуса 81 mm
Высота корпуса 69,1 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Фактическая маркировка ОНЦ-РГ-09-50/42-Р14
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные вилки 2РМТ
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМТ…, 2РМДТ..., 2PX..., WY..., WS...

Техническая информация

Рабочее напряжение, max 500 V
Рабочий ток на контакт, max 4 A - для контактов Ø 1 mm; 8 A - для контактов Ø 1,5 mm
Сопротивление контактов не более 50 mΩ - для контактов Ø 1 mm; 30 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-500 Hz
- амплитуда ускорения 10 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 40 g
Механический удар многократное действие: длительность действия 2 - 10 ms
Механический удар однократное действие: пиковое ударное ускорение 150 g

Условия экплуатации

Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
ОНЦ-РГ-09-50/42-Р14 Розетка кабельная карболит, бР0.364.030ТУ   (datasheet)
