ОНЦ-РГ-09-32/30-В17 Вилка кабельная, перекрут (арт. OP-1277)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Цилиндрический низкочастотный соединитель ОНЦ-РГ-09-32/30-В12 предназначен для работы в
электрических цепях постоянного, переменного (частотой до 3 МГц) токов.
Соединитель предназначен для внутреннего монтажа
Сопротивление изоляции не менее , МОм - 5000
Сопротивление контактов , не более мОм    d  1,0 мм - 50
Интервал рабочих температур - от -60 оС до +70 оС
Покрытие контактов - никель
Климатическое исполнение - УХЛ

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения
ТУ бРО.364.082ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 49
Дата выпуска 1989-1990
Транслитерация ONTS-RG-09-32/30-V17
Вид упаковки самоупаковка
Доупаковка промасленная бумага
Нормы и требования бРО.364.082ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей ОНЦ-РГ-09
Условный размер корпуса 30
Типоразмер корпуса отечественный 30
Количество выводов или контактов 32
Условный номер контактного набора все контакты Ø 1 mm
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Поляризация корпуса одношпоночная
Метод монтажа объемный
Фактическая маркировка ОНЦ-РГ-09-32/30-В12
Цвет изделия серый

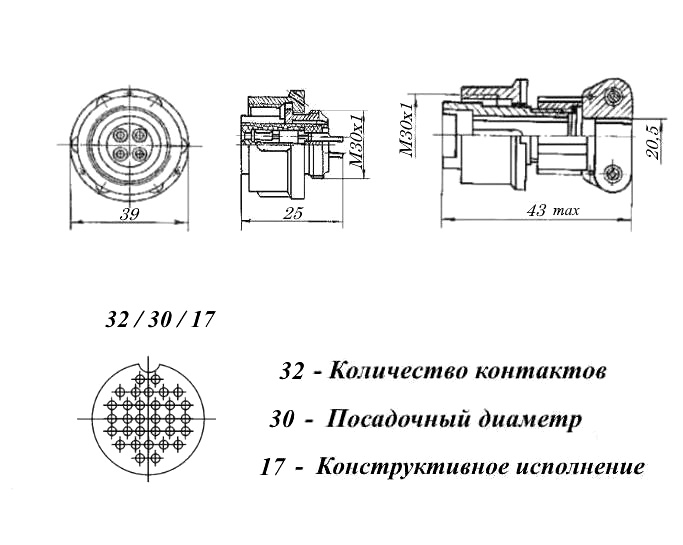

Габаритные размеры L*W*H 60х39х39 mm
Материал вставки (изолятора) пластмасса
Гайка патрубка для неэкранированого кабеля
Тип контактов штырь
Герметичность нет
Дополнительные характеристики перекрут

Техническая информация

Сопротивление контактов не более 50 mΩ
Номинальное напряжение 500 VAC
Рабочий ток 5 A
Синусоидальная вибрация: -
- диапазон частот 1-500 Hz
- амплитуда ускорения 100 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 1500 m/c²
Ускорение при механическом ударе многокр. действия 400 m/с²

Условия экплуатации

Минимальная наработка при температуре max +100°С 10 000 час.
Интервал рабочих температур от -60 до +70°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
