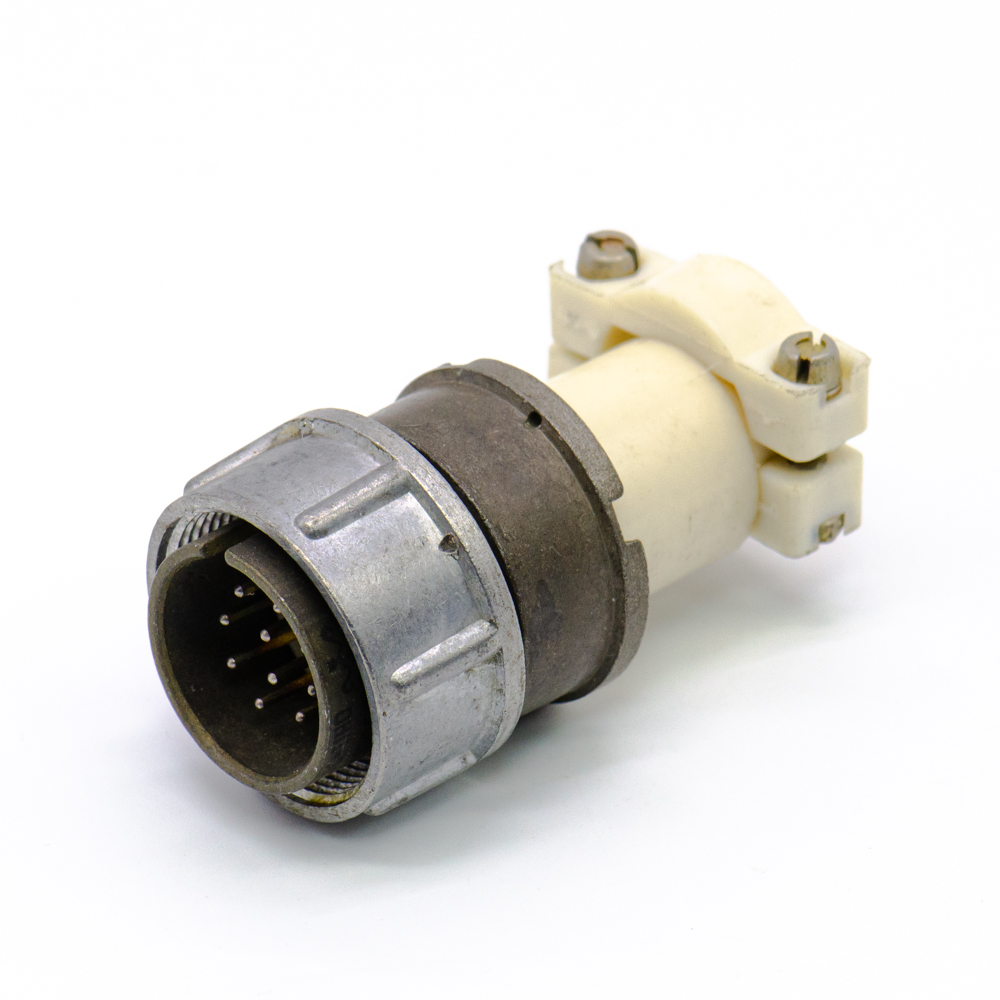

ОНЦ-РГ-09-19/24-Р14 Розетка кабельная, бР0.364.082 ТУ(арт. TP-2301)

АО «Завод Элекон»; " 1" - ОТК
РОССИЯ
Артикул (ID): TP-2301
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 2000-2009
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бР0.364.082ТУ
Подробная документация
Аналоги и альтернативы
ID: 335761
На складе 17 шт
  • Цена от 565 ₽
  • 1 шт 590 ₽
  • от 5 шт 565 ₽
Количество
Быстрый заказ

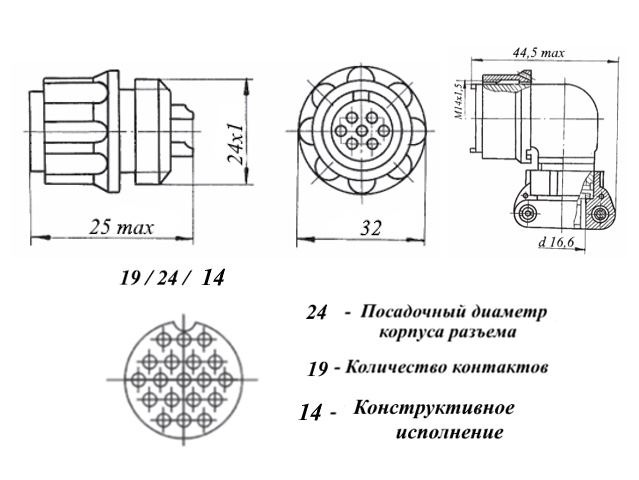

ОНЦ-РГ-09-19/24-Р14 Розетка кабельная - разъём низкочастотный цилиндрический малогабаритный. Структура условного обозначения: ОНЦ-РГ-09 - тип соединителя; 19 – количество контактов; 24 - условный размер корпуса; Р - розетка; 14 – конструктивное исполнение (кабельная часть, неэкранированная с угловым кожухом (патрубком)); покрытие контактов - никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Кабельные розетки ОНЦ-РГ-09-19/24-Р14 сочленяются с блочными вилками 2РМТ24БПН19В1В1В, 2РМТ24БПЭ19В1В1В, 2РМТ24БУН19В1В1В, 2РМТ24БУЭ19В1В1В. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ОНЦ-РГ-09-19/24-Р14 Розетка кабельная, бР0.364.082 ТУ
Торговая марка АО «Завод Элекон»
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 47,3
Дата изготовленияi 2000-2009
Транслитерация ONTs-RG-09-19/24-R14 Cable socket, bR0.364.082 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.082ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов ОНЦ-РГ-09
Условный размер корпуса 22
Количество контактов 19 контактов
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса К - кабельный
Вид патрубка У - угловой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 1 - 19 контактов Ø 1 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 19 - Ø 1 mm
Контакт извлекаемый нет
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки есть
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора пластмасса
Цвет изолятора белый
Габаритные размеры L*W*H 60х32х51 mm
Диаметр корпуса 32 mm
Длина корпуса 60 mm
Высота корпуса 51 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Фактическая маркировка ОНЦ-РГ-09-19/24-Р14
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные вилки 2РМТ
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМТ…, 2РМДТ..., 2PX..., WY..., WS...

Техническая информация

Рабочее напряжение, max 500 V
Рабочий ток на контакт, max 5 A - для контактов Ø 1 mm
Сопротивление контактов не более 50 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-500 Hz
- амплитуда ускорения 10 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 40 g
Механический удар многократное действие: длительность действия 2 - 10 ms
Механический удар однократное действие: пиковое ударное ускорение 150 g

Условия экплуатации

Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
ОНЦ-РГ-09-19/24-Р14 Розетка кабельная, бР0.364.082 ТУ   (datasheet)
