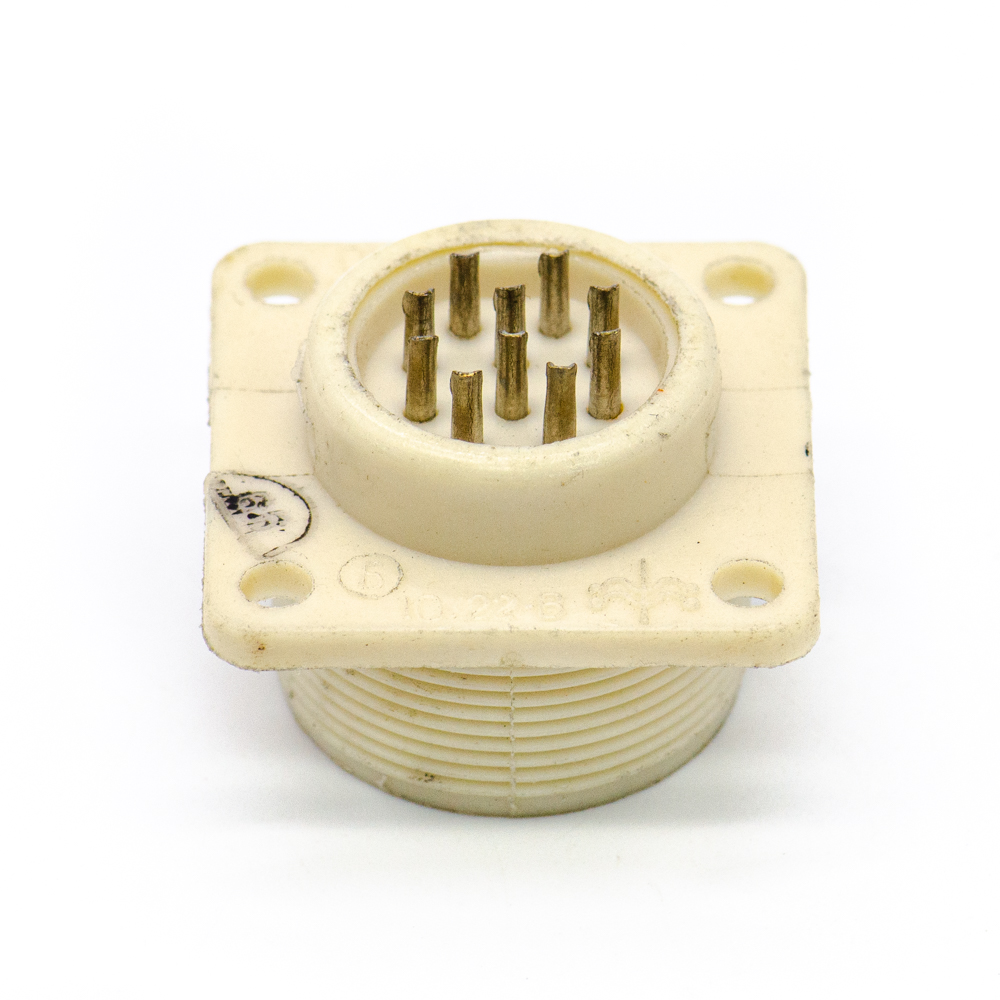

ОНЦ-РГ-09-10/22-В7Б Вилка блочная, бР0.364.082ТУ(арт. TN-2991)

АО «Завод Элекон»; " 1" - ОТК
РОССИЯ
Артикул (ID): TN-2991
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бР0.364.082ТУ
Подробная документация
ID: 237953
На складе 1 шт
  • Цена от 315 ₽
  • 1 шт 315 ₽
Количество
Быстрый заказ

ОНЦ-РГ-09-10/22-В7Б Вилка блочная - разъём низкочастотный цилиндрический малогабаритный. Структура условного обозначения: ОНЦ-РГ-09 - тип соединителя; 10 – количество контактов; 22 - условный размер корпуса; В - вилка; 7 – конструктивное исполнение (пластмассовое исполнение: приборная часть без патрубка); Б – без левой резьбы; покрытие контактов - никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Блочные вилки ОНЦ-РГ-09 сочленяются с кабельными розетками 2РМТ22КПН10Г1В1В, 2РМТ22КПЭ10Г1В1В, 2РМТ22КУН10Г1В1В, 2РМТ22КУЭ10Г1В1В. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ОНЦ-РГ-09-10/22-В7Б Вилка блочная, бР0.364.082ТУ
Торговая марка АО «Завод Элекон»
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 16,1
Дата изготовленияi дата не указана
Транслитерация ONTs-RG-09-10/22-V7B Block fork, bR0.364.082TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.082ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов ОНЦ-РГ-09
Условный размер корпуса 22
Количество контактов 10 контактов
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 22 - 10 контактов Ø 1 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 10 - Ø 1 mm
Контакт извлекаемый нет
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет

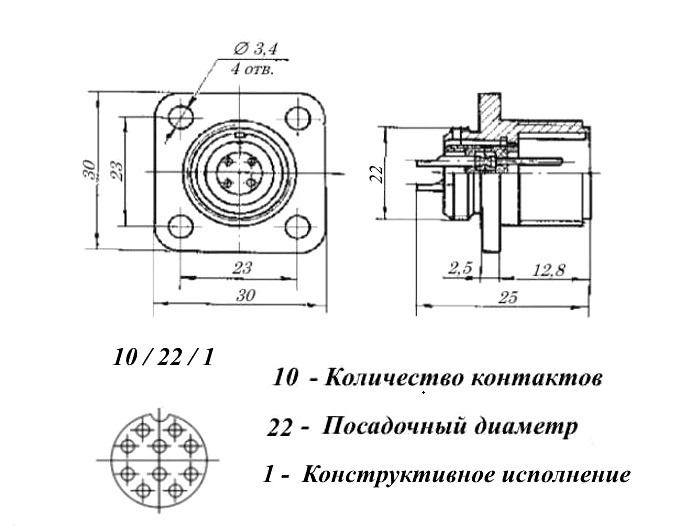

Установочные размеры 23 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора пластмасса
Цвет изолятора белый
Габаритные размеры L*W*H 30х30х25 mm
Длина корпуса 30 mm
Ширина корпуса 30 mm
Высота корпуса 25 mm
Материал корпуса пластмасса
Покрытие корпуса оксидирование
Цвет корпуса белый
Наличие ориентации расположение контактов, паз
Фактическая маркировка отсутствует
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные розетки 2РМТ
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии 2РМТ…, 2РМДТ..., 2PX..., WY..., WS...

Техническая информация

Рабочее напряжение, max 500 V
Рабочий ток на контакт, max 5 A - для контактов Ø 1 mm
Сопротивление контактов не более 50 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-500 Hz
- амплитуда ускорения 10 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 40 g
Механический удар многократное действие: длительность действия 2 - 10 ms
Механический удар однократное действие: пиковое ударное ускорение 150 g

Условия экплуатации

Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
ОНЦ-РГ-09-10/22-В7Б Вилка блочная, бР0.364.082ТУ   (datasheet)
