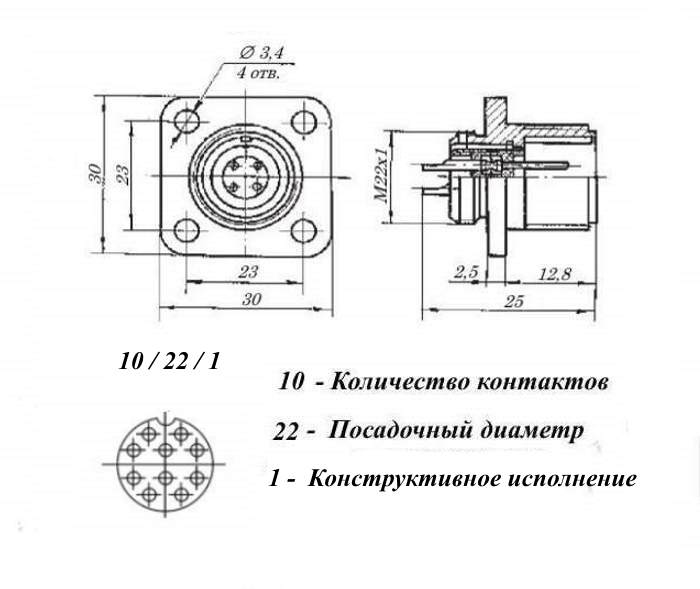

Соединитель ОНЦ-РГ-09-10/22-В1 малогабаритный цилиндрический низкочастотный с резьбовой фиксацией сочлененного положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 500 В.
Используется для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения. Соединители ОНЦ-РГ-09 состоят из двух негерметичных частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка.Подсоединение проводов к хвостовикам контактов методом пайки. Покрытие контактов - никель.Доп. информация в pdf-файле.
