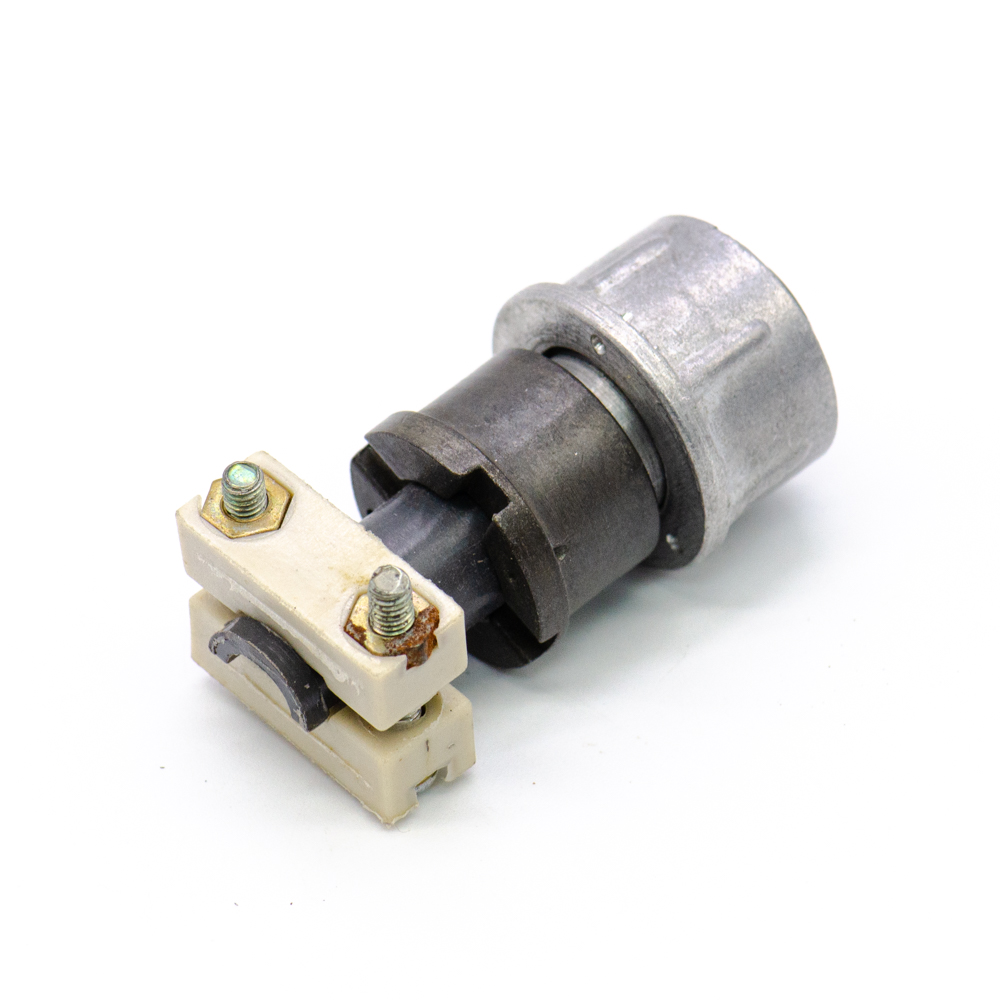

ОНЦ-РГ-09-4/14-Р17 Розетка кабельная, бР0.364.082 ТУ, перекрут(арт. KT-2203)

АО «Завод Элекон»; " 1" - ОТК
РОССИЯ
Артикул (ID): KT-2203
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1992-1999
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бР0.364.082 ТУ
Подробная документация
ID: 507168
На складе 8 шт
  • Цена от
    499.00 ₽
    399.20 ₽
  • Скидка -20%
  • 1 шт 399.20 ₽
    499 ₽
Количество
Быстрый заказ

ОНЦ-РГ-09-4/14-Р17 Розетка кабельная, перекрут - разъём низкочастотный цилиндрический малогабаритный. Структура условного обозначения: ОНЦ-РГ-09 - тип соединителя; 4 – количество контактов; 14 - условный размер корпуса; Р - розетка; 17 – конструктивное исполнение (пластмассовое исполнение: кабельная часть, неэкранированная с прямым кожухом (патрубком)); покрытие контактов - никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Кабельные розетки ОНЦ-РГ-09 сочленяются с блочными вилками 2РМТ14БПН4В1В1В, 2РМТ14БПЭ4В1В1В, 2РМТ14БУН4В1В1В, 2РМТ14БУЭ4В1В1В. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ОНЦ-РГ-09-4/14-Р17 Розетка кабельная, бР0.364.082 ТУ, перекрут
Торговая марка АО «Завод Элекон»
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 18,7
Дата изготовленияi 1992-1999
Транслитерация ONTs-RG-09-4/14-R17 Cable socket, bR0.364.082 TU, twist
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.082 ТУ
Код ТНВЭД 8536508008

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов ОНЦ-РГ-09
Условный размер корпуса 14
Количество контактов 4 контакта
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 1 - 4 контакта Ø 1 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 4 - Ø 1 mm
Контакт извлекаемый нет
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора пластмасса
Цвет изолятора белый

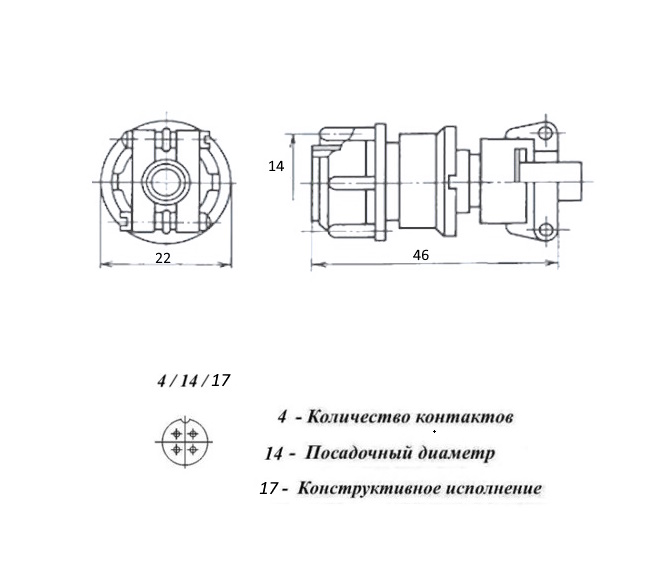

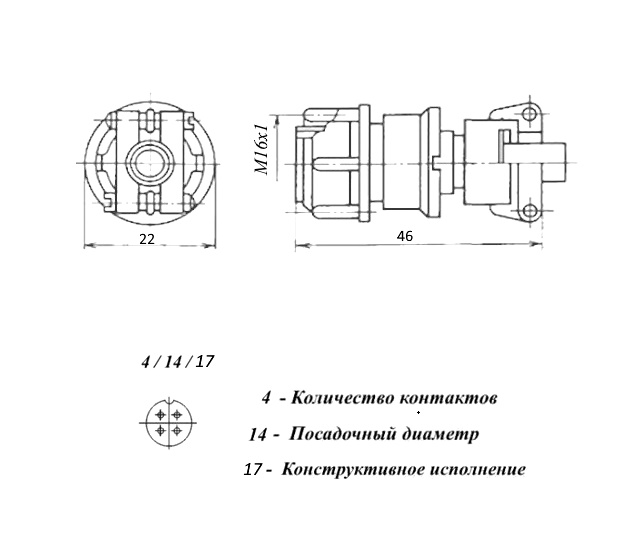

Габаритные размеры L*W*H 22х53,5 mm
Диаметр корпуса 22 mm
Высота корпуса 46 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса без покрытия
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Дополнительные характеристики перекрут
Фактическая маркировка ОНЦ-РГ-09-4/14-Р12
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные вилки 2РМТ
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМТ…, 2РМДТ..., 2PX..., WY..., WS...

Техническая информация

Рабочее напряжение, max 500 V
Рабочий ток на контакт, max 5 A - для контактов Ø 1 mm
Сопротивление контактов не более 50 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-500 Hz
- амплитуда ускорения 10 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 40 g
Механический удар многократное действие: длительность действия 2 - 10 ms
Механический удар однократное действие: пиковое ударное ускорение 150 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
ОНЦ-РГ-09-4/14-Р17 Розетка кабельная, бР0.364.082 ТУ, перекрут   (datasheet)
