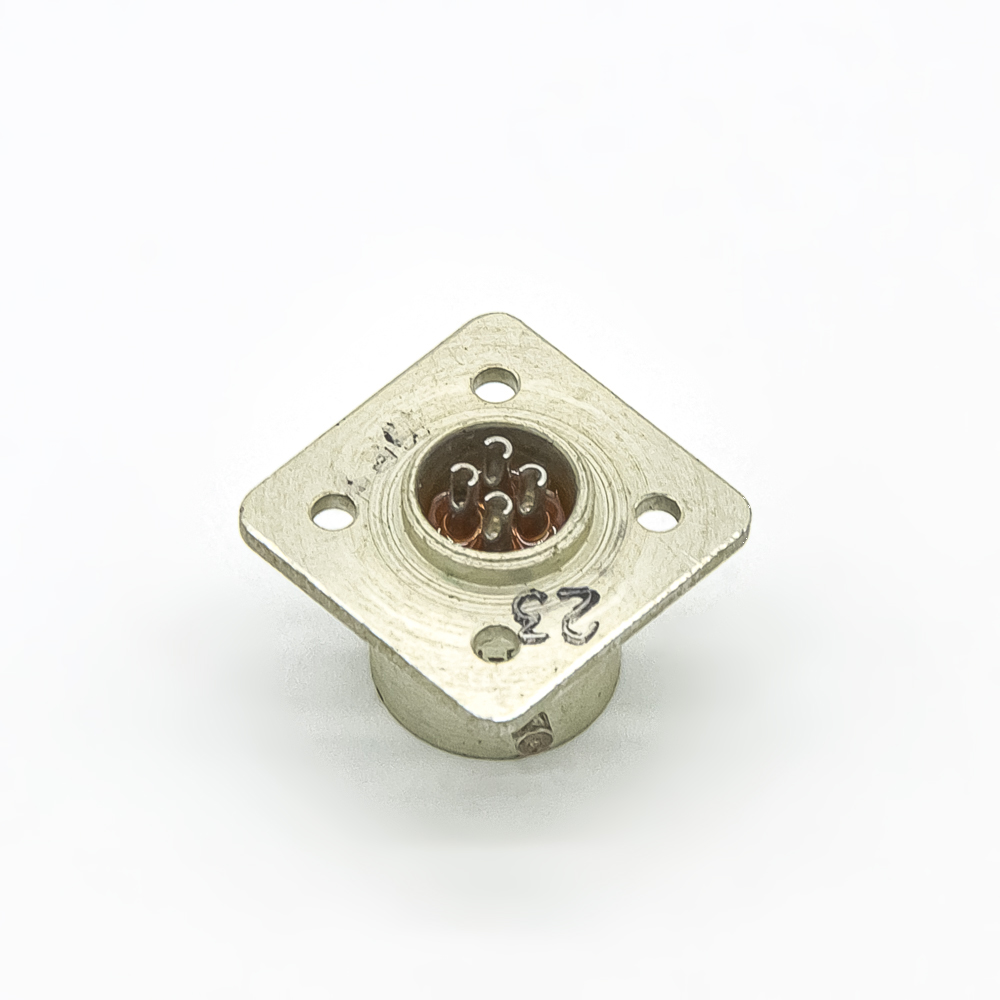

ОНЦ-БС-2-4/10-В1-1-В Вилка блочная (арт. TN-3755)

Вилка ОНЦ-БС-2-4/10-В1-1-В - соединитель. Предназначена для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов. Многошпоновая поляризация корпуса. Покрытие контактов - серебро. Расшифровка: ОНЦ-БС - тип; 2 - покрытие контактов - золото; 4 - количество контактов; 10 - условный диаметр корпуса; В - вилка; 1 - приборная без кожуха; 1 - многопозиционная поляризация; В - всеклиматическое исполнение. Вставка блочная ОНЦ-БС-2-4/10-В1-1-В сочленяется с кабельной колодкой ОНЦ-БС-2-4/10-Р12-1-В и ОНЦ-БС-1-4/10-Р12-1-В. Подбробная информация в pdf-файле.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения
Дата выпуска 1987-1991
ТУ бРО.364.030 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 5
Транслитерация ONC-BS-2-10/14-V1-1-V
Состояние упаковки самоупаковка
Кратность отгрузки 1
Нормы и требования бРО.364.030 ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей ОНЦ-БС
Условный размер корпуса 10
Количество выводов или контактов 4
Покрытие выводов или контактов Au (золото)
Тип кожуха или патрубка без кожуха
Метод сочленения байонетный
Поляризация корпуса многошпоночная
Метод монтажа объёмный
Фактическая маркировка ОНЦ-БС-2-4/10-В1-1-В
Цвет изделия серо-зеленый

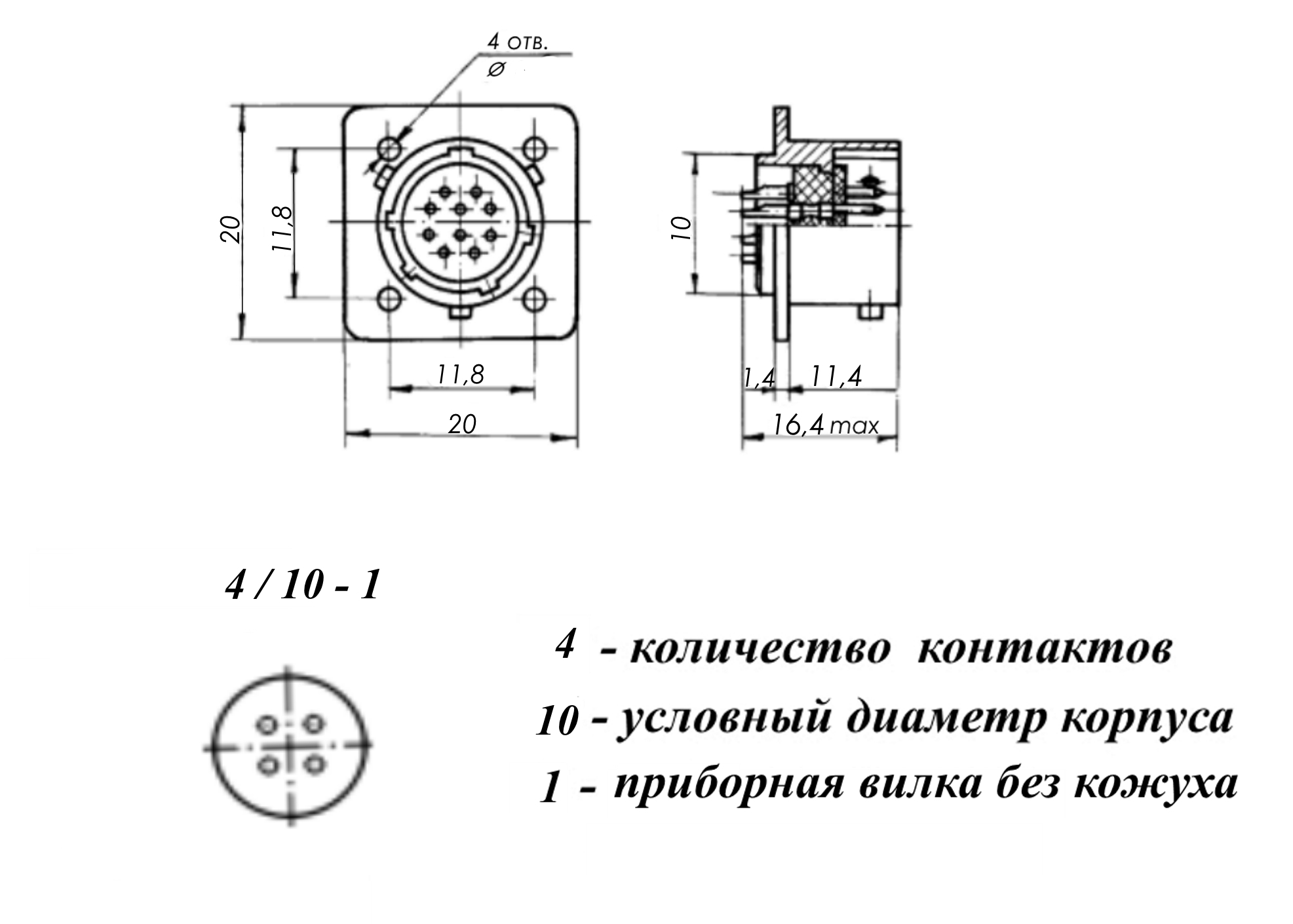

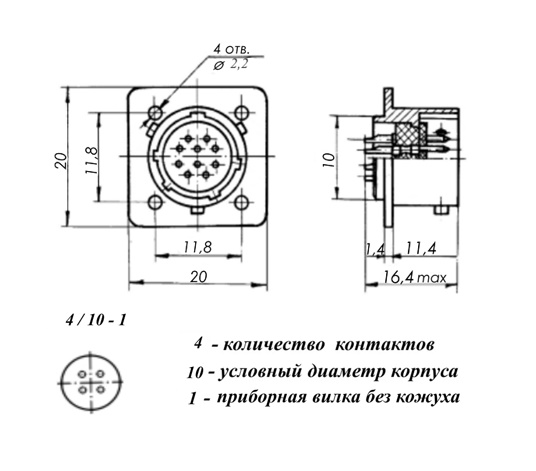

Габаритные размеры L*W*H 20х20х16 mm
Наличие паспорта - этикетки нет
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка нет
Герметичность да

Технические характеристики

Сопротивление изоляции 1 000
Номинальное напряжение 250V
Рабочий ток 3,7
Синусоидальная вибрация: -
- диапазон частот 1
- амплитуда ускорения 200
Сопротивление контактов не более 5 mΩ
Ускорение при механическом ударе одиноч. действия 10 000
Ускорение при механическом ударе многокр. действия 1 000

Условия эксплуатации

Минимальная наработка при температуре max +100°С 15 000
Интервал рабочих температур -60
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,3х10⁻⁴ Pa
Макс. срок хранения 15
Ресурс 250 сочленений-расчленений
Климатическое исполнениеi В - всеклиматическое исполнение
Срок отгрузки со склада Уточнить у менеджера
