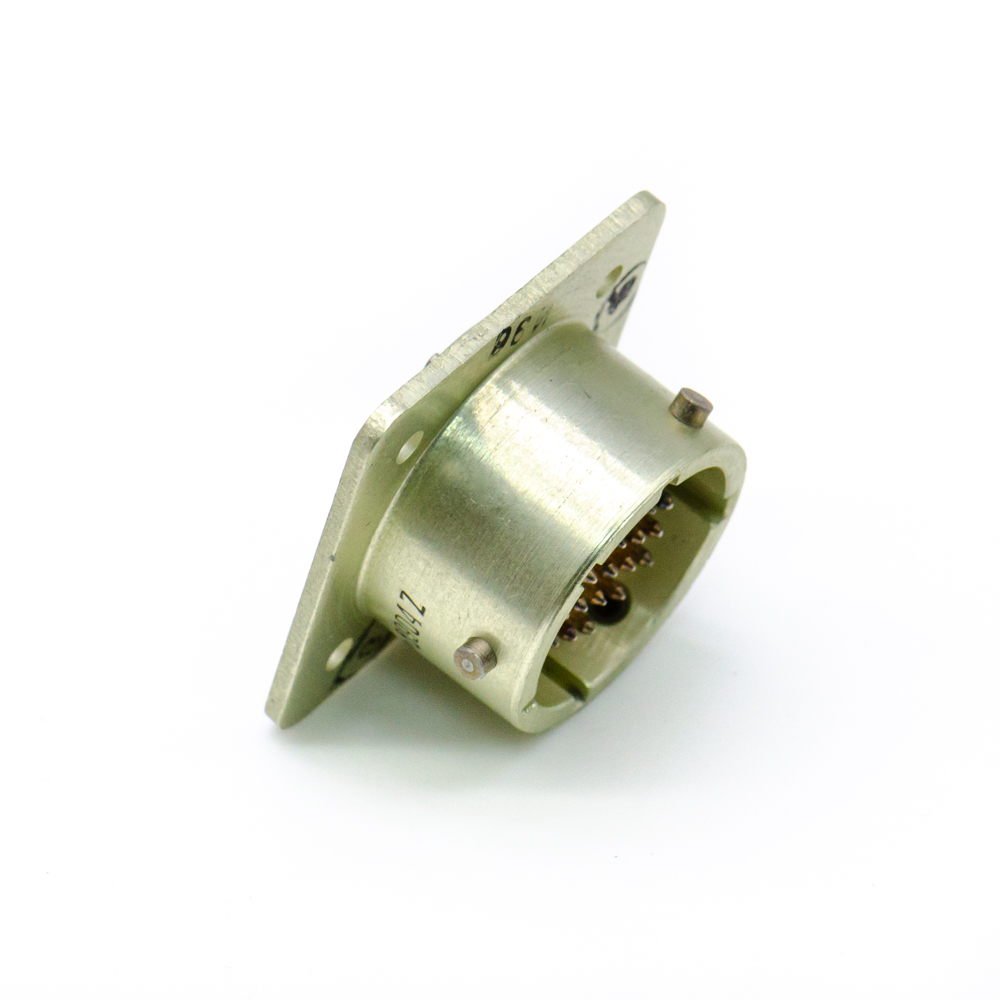

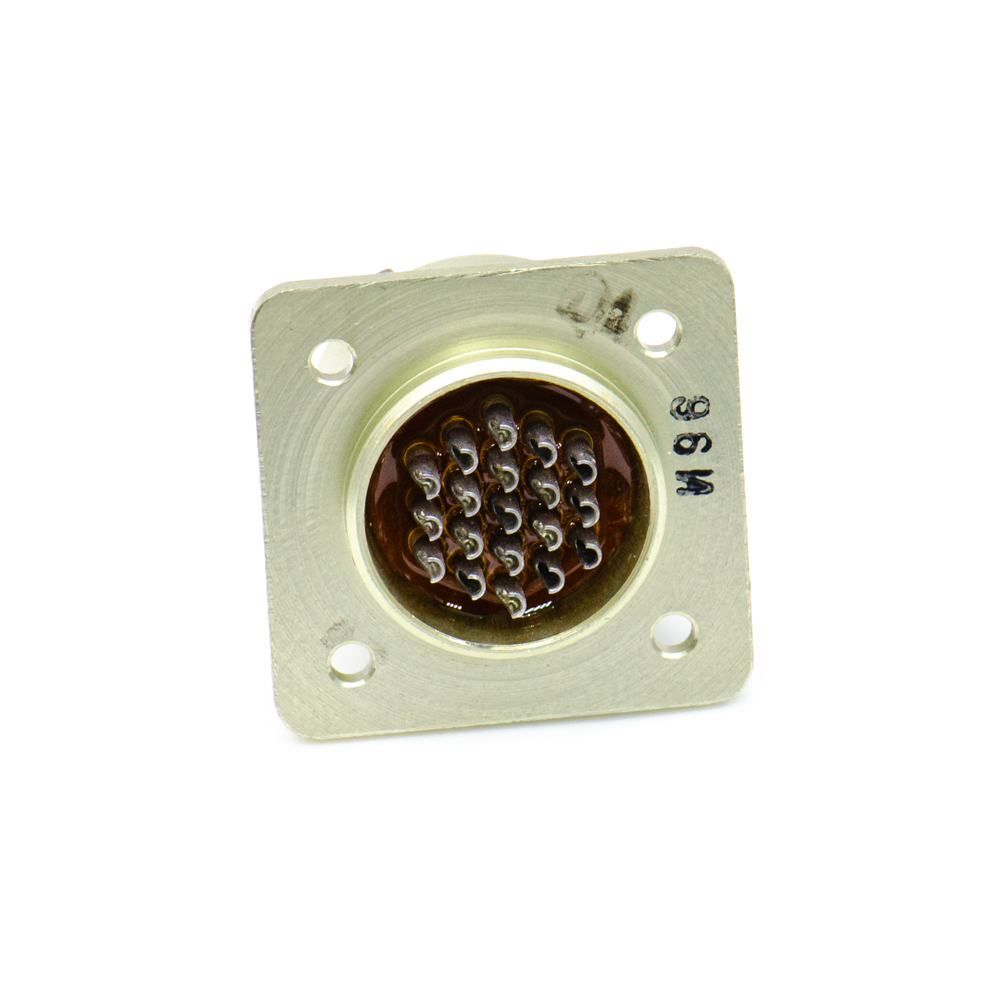

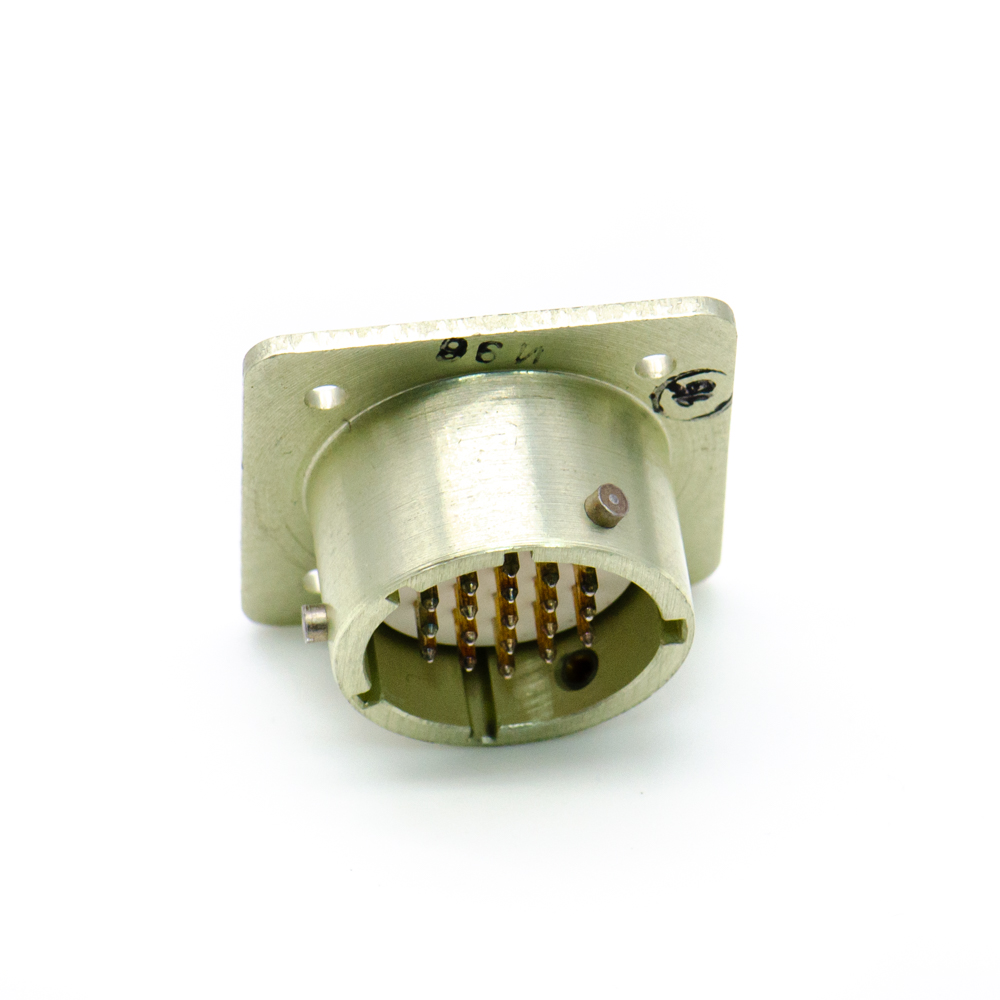

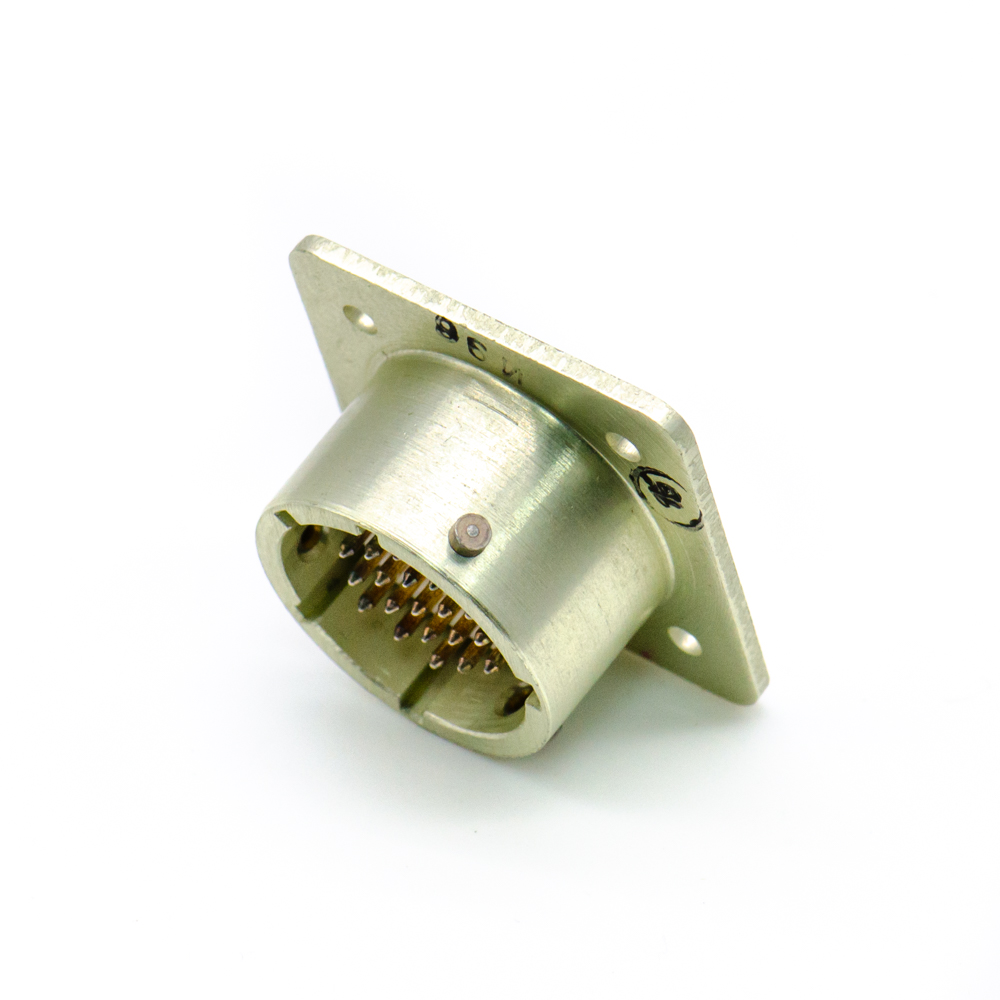

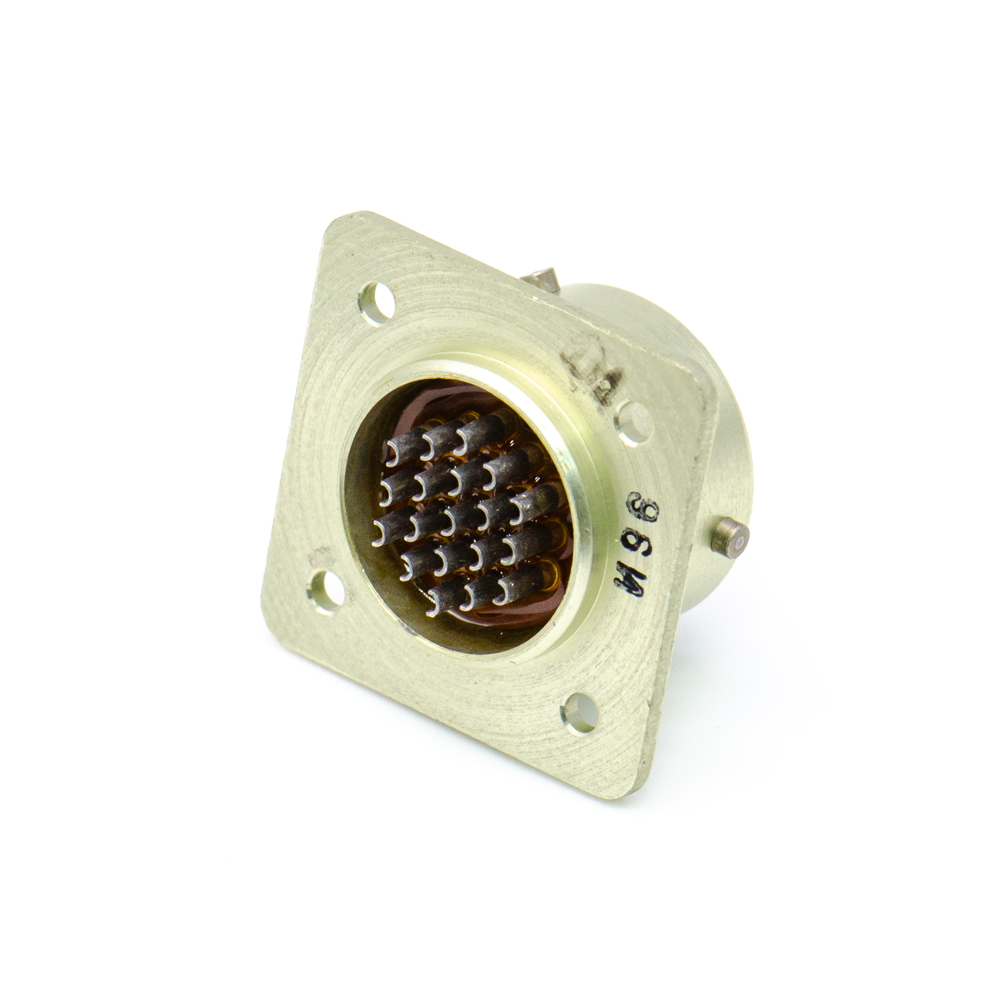

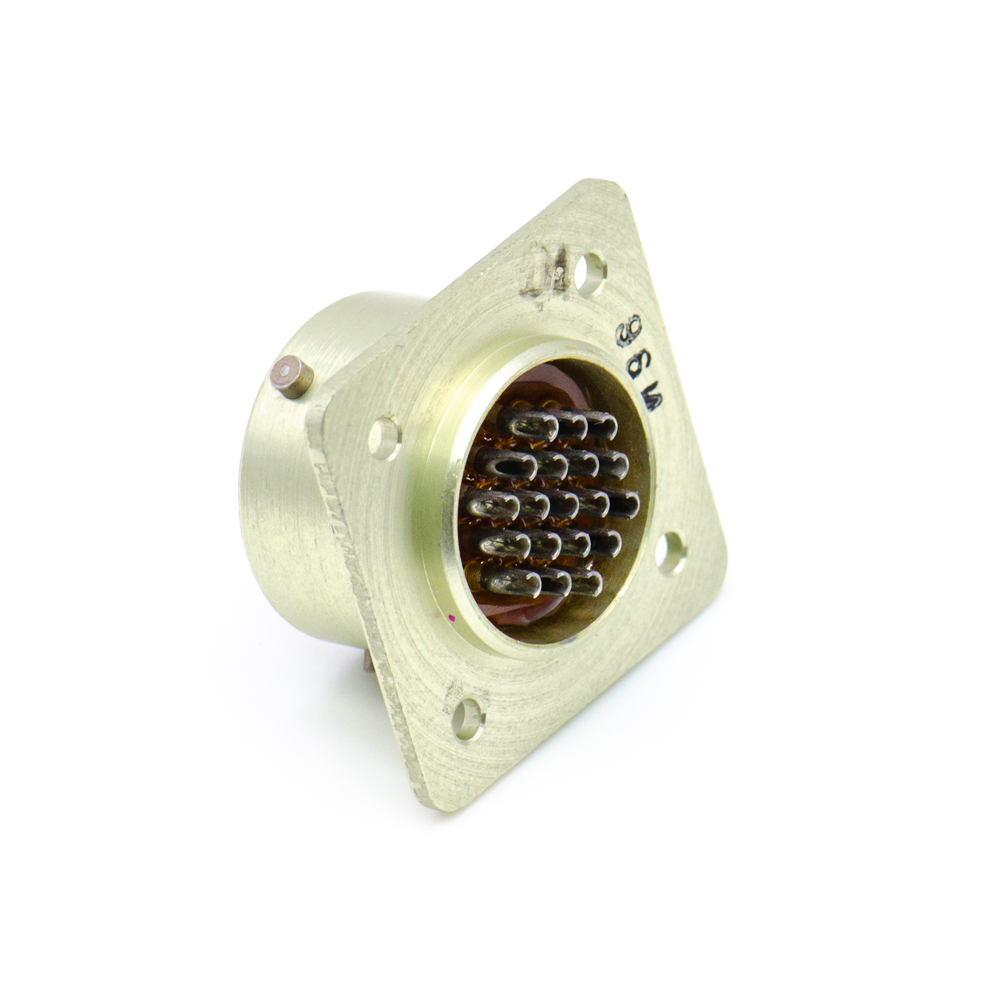

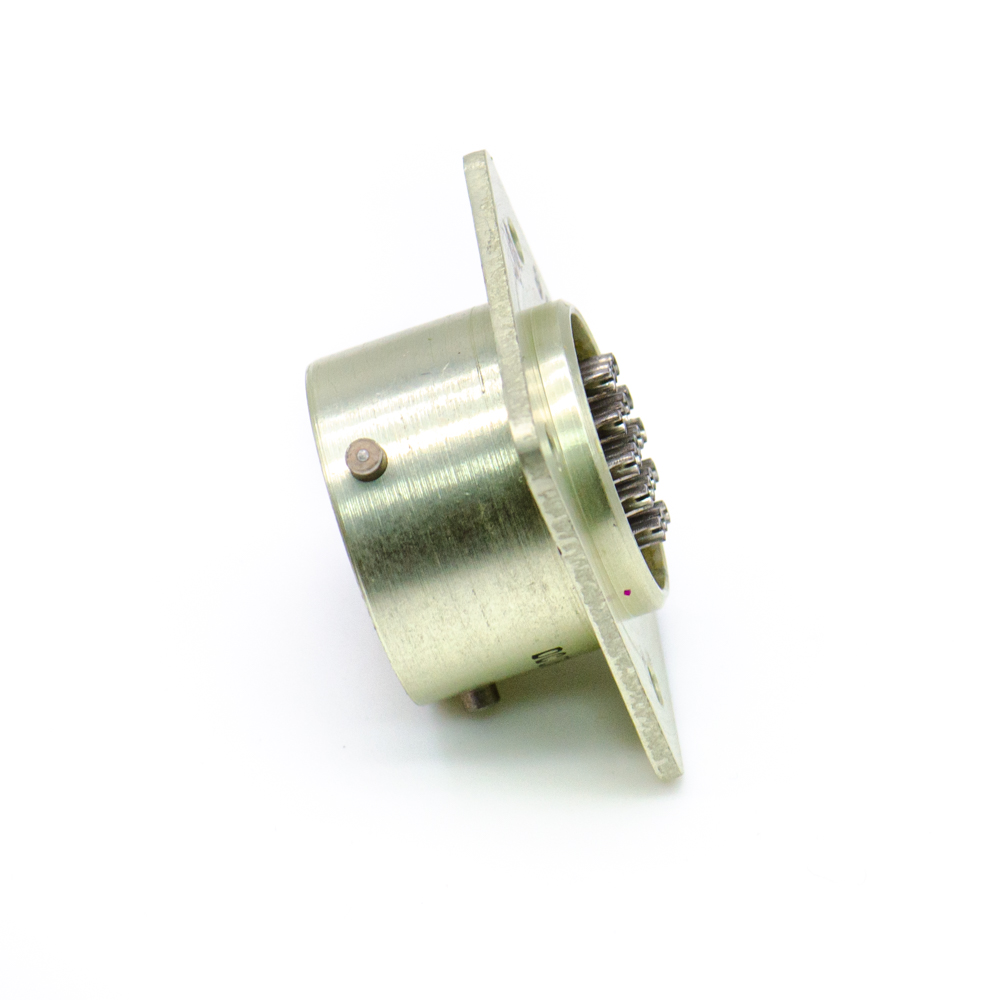

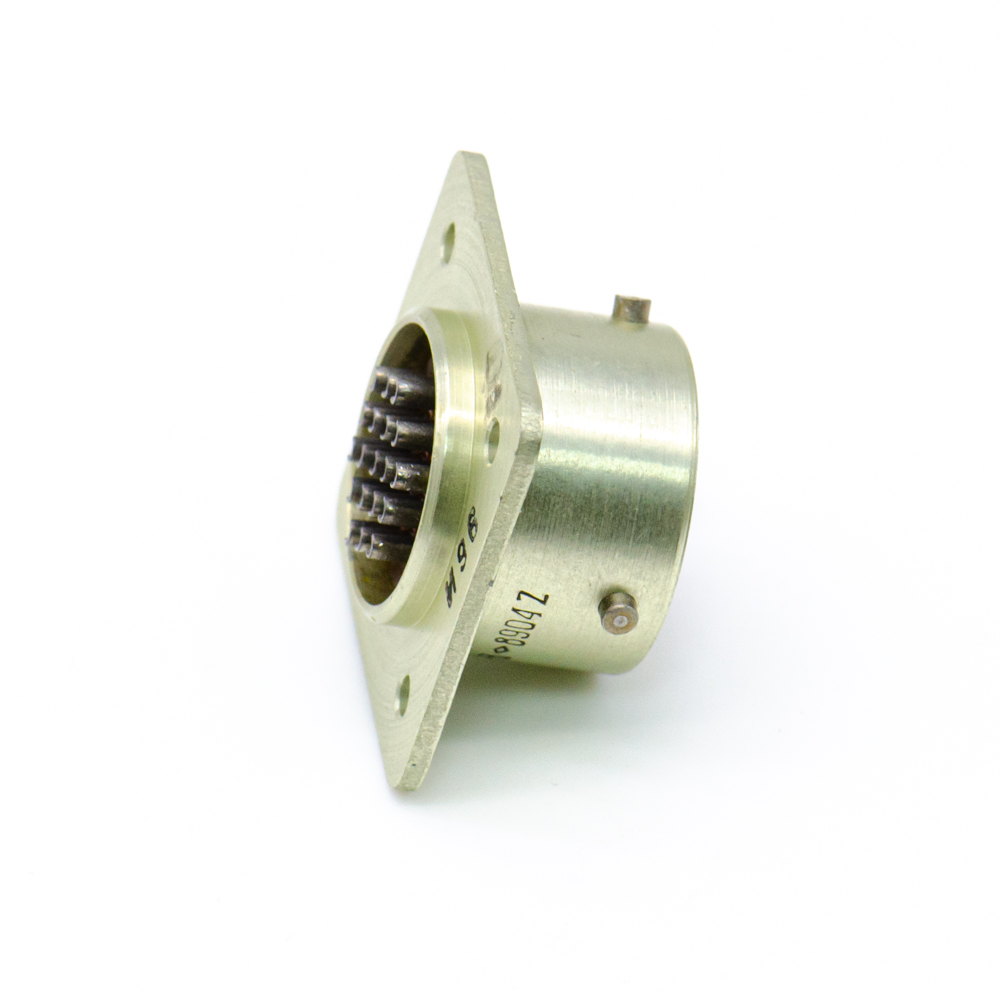

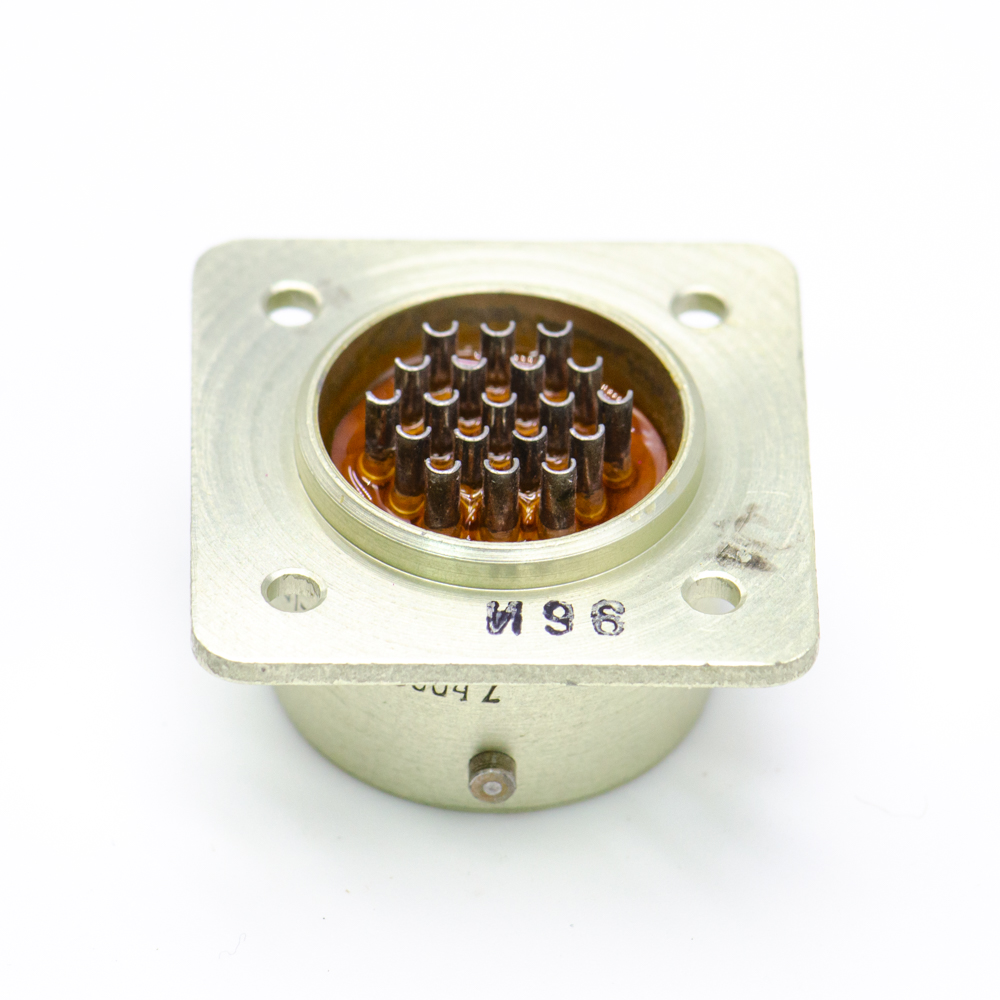

ОНЦ-БС-1-19/18-В1-1-В "ОС" Вилка блочная, 1990г (арт. KT-3190)

СССР
Артикул (ID): KT-3190
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "9"- ОС
  • Нормы и требования АШДК.434410.088ТУ
Подробная документация
ID: 510087
На складе 26 шт
  • Цена от
    Включая НДС
     6500 ₽
  • 1 шт. 6500 ₽
Количество
Быстрый заказ

Соединители ОНЦ-БС-1-19/18-В1-1-В субминиатюрные цилиндрические низкочастотные для печатного монтажа. Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов. ОНц-БС-1-19/18-В1-1-В ОНц-БС - тип соединителя; 1 - покрытие контактов:- серебро; 19 - количество контактов; 18 - условный диаметр корпуса; В - часть соединителя: - вилка; 1 - конструктивное исполнение: - вилка приборная без кожуха; 1 - многопозиционная поляризация; В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования АШДК.434410.088ТУ
Дата изготовленияi 1976-1991
Вид приемки i "9"- ОС
Масса изделия, гр 10
Транслитерация ONC-BS-1-19/18- V1-1-Block fork, 1990
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия разъемов ОНЦ-БС
Условный размер корпуса 18
Метод сочленения байонетный
Поляризация корпуса многошпоночная
Фактическая маркировка ОС ОНЦ-БС-1-19/18-В1-1-В

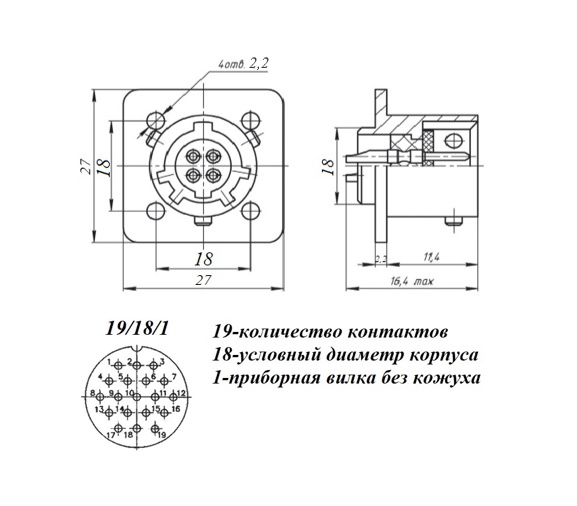

Габаритные размеры L*W*H 27х16,4 mm
Материал корпуса алюминиевый сплав
Тип контактов штырь
Гайка патрубка нет
Герметичность да
Серия разъемов ОНЦ-БС
Вид контактов круглые
Диаметр контактов 1 mm
Количество контактов 19
Материал контактов латунь
Покрытие контактов Ag (серебро)
Контакт извлекаемый нет
Вид корпуса приборный
Вид патрубка нет
Наличие втулки нет
Установочные размеры 18 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,2 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Ширина корпуса 27 mm
Длина корпуса 27 mm
Высота корпуса 16,4 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса анодирование
Цвет корпуса светло-зеленый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Состояние товара с хранения
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный, соединитель герметичный...
Аналогичные серии ONC-BS…, ОНЦ-БС(аналог)…

Технические характеристики

Сопротивление изоляции 1000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 20 g
Сопротивление контактов не более 5 mΩ
Рабочее напряжение, max 250 V
Рабочий ток на контакт, max 2,1 А
Рабочий ток на разъем, max 40 A
Механический удар многократное действие: пиковое ударное ускорение 150 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 1000 g
Механический удар однократное действие: длительность действия 0,1-2 ms

Условия эксплуатации

Климатическое исполнениеi В - всеклиматическое исполнение
Интервал рабочих температур от -60 до 85°C
Относительная влажность 98% при температуре 35°С
Атмосферное давление 1,3х10⁻⁴ Pa
Макс. срок хранения 15 лет
Ресурс 250 циклов
Минимальная наработка 15 000 час.
ОНЦ-БС-1-19/18-В1-1-В "ОС" Вилка блочная, 1990г   (datasheet)
