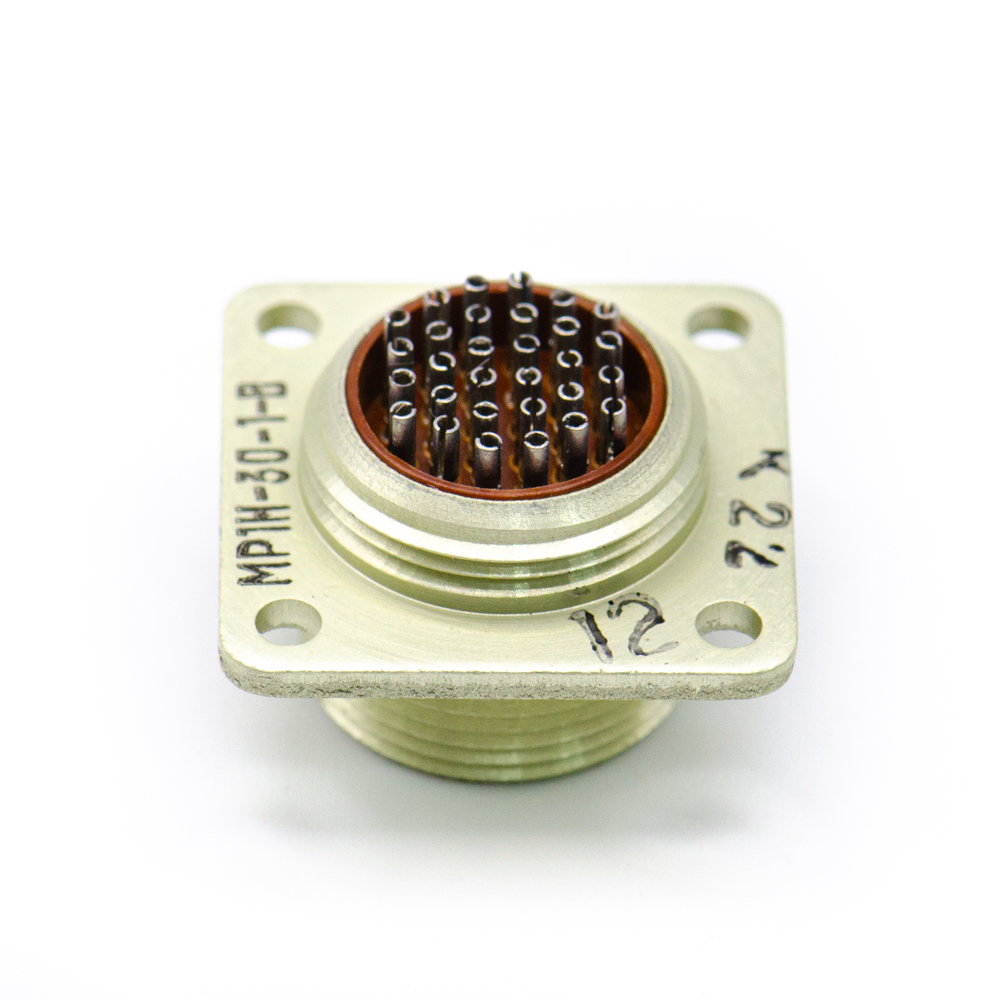

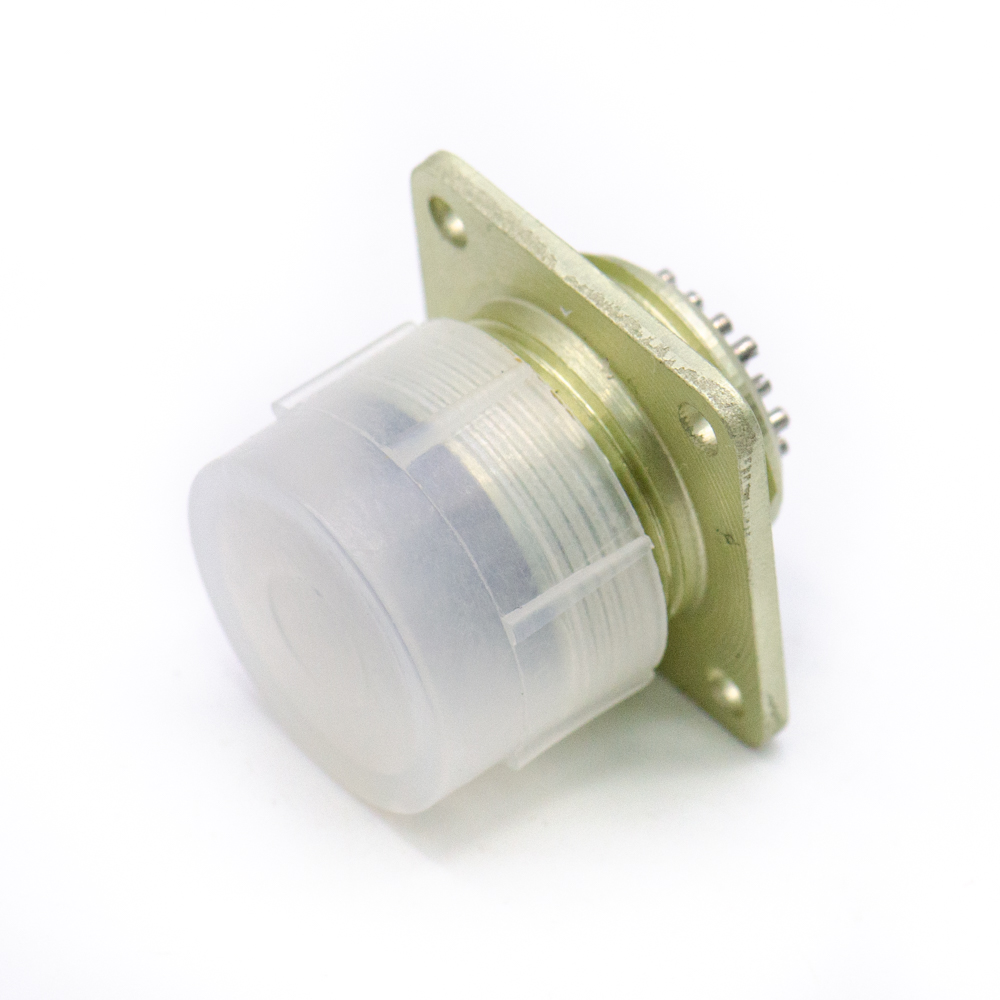

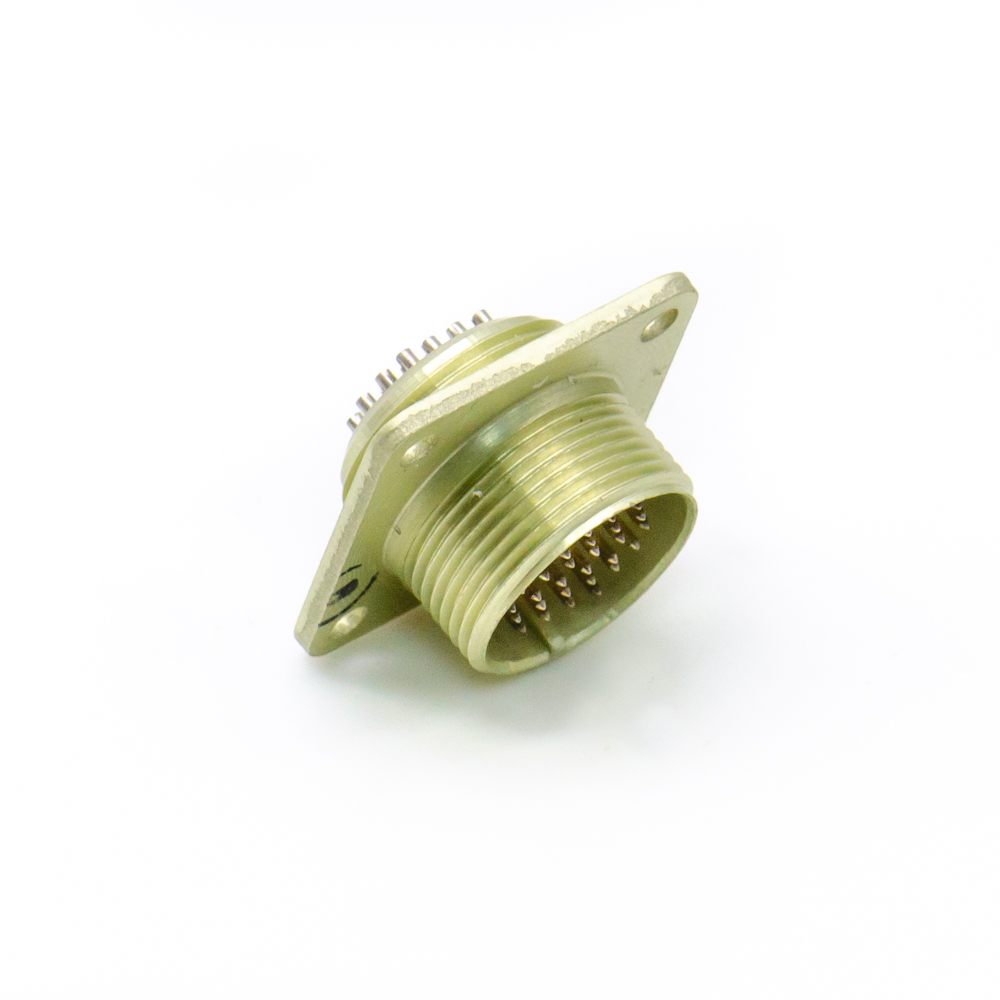

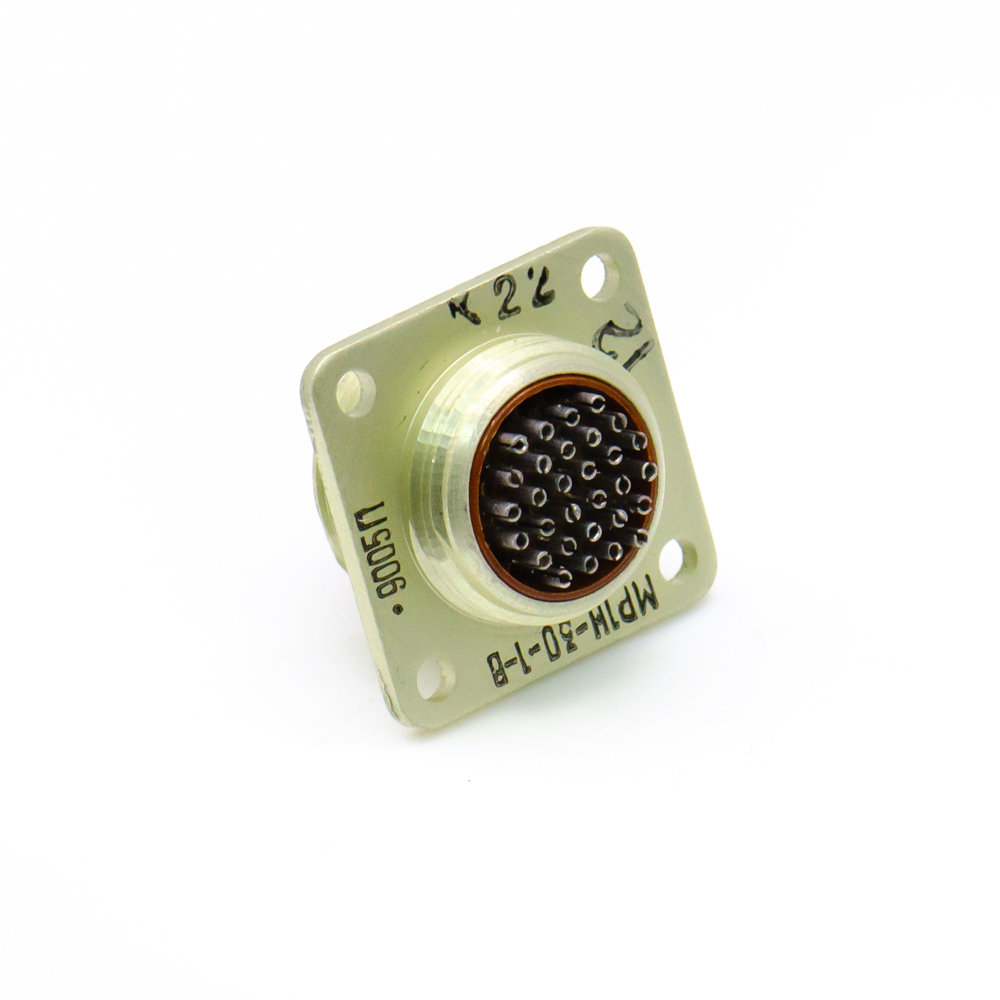

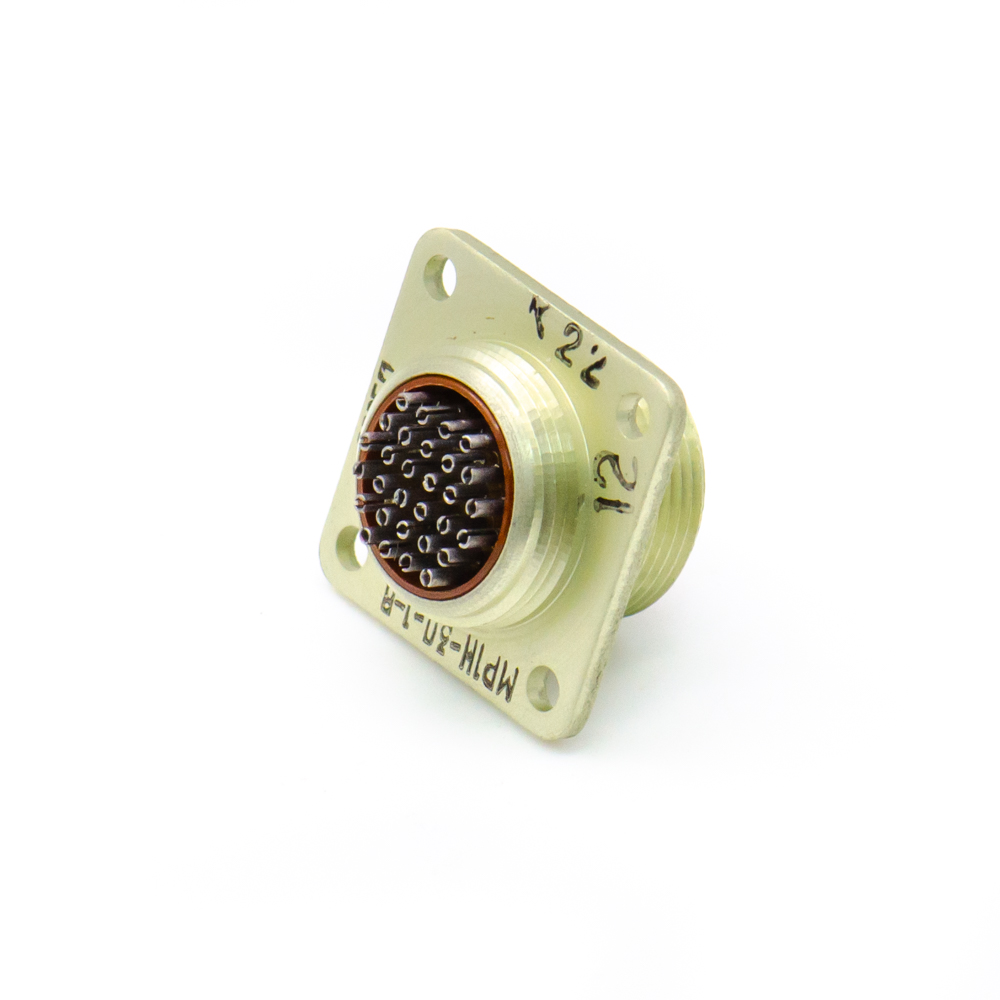

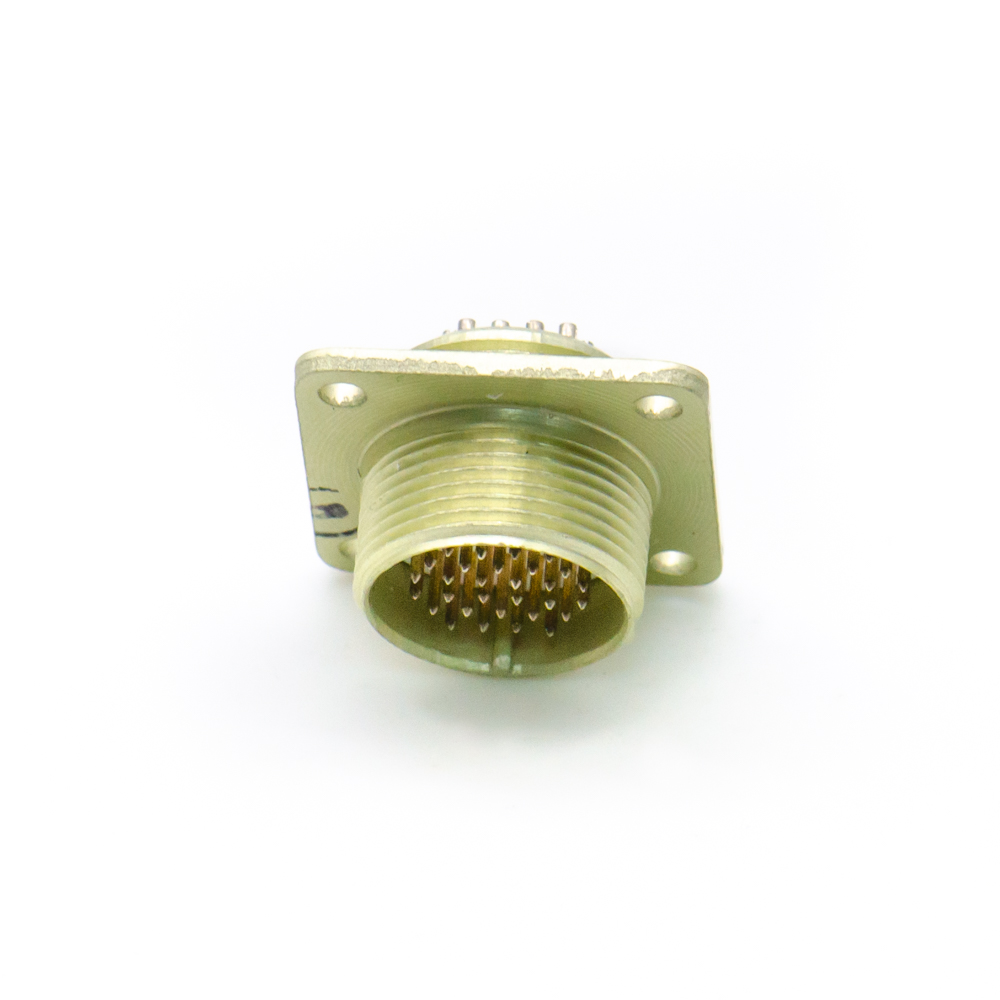

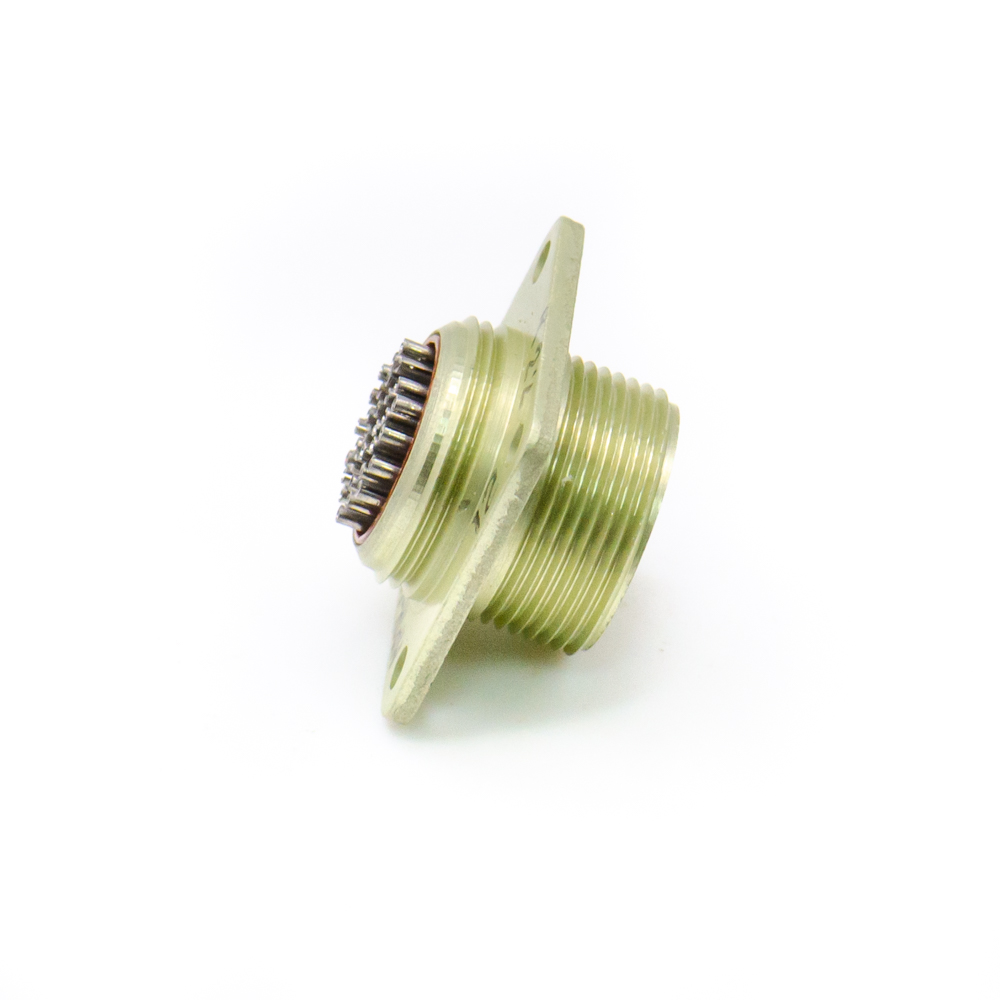

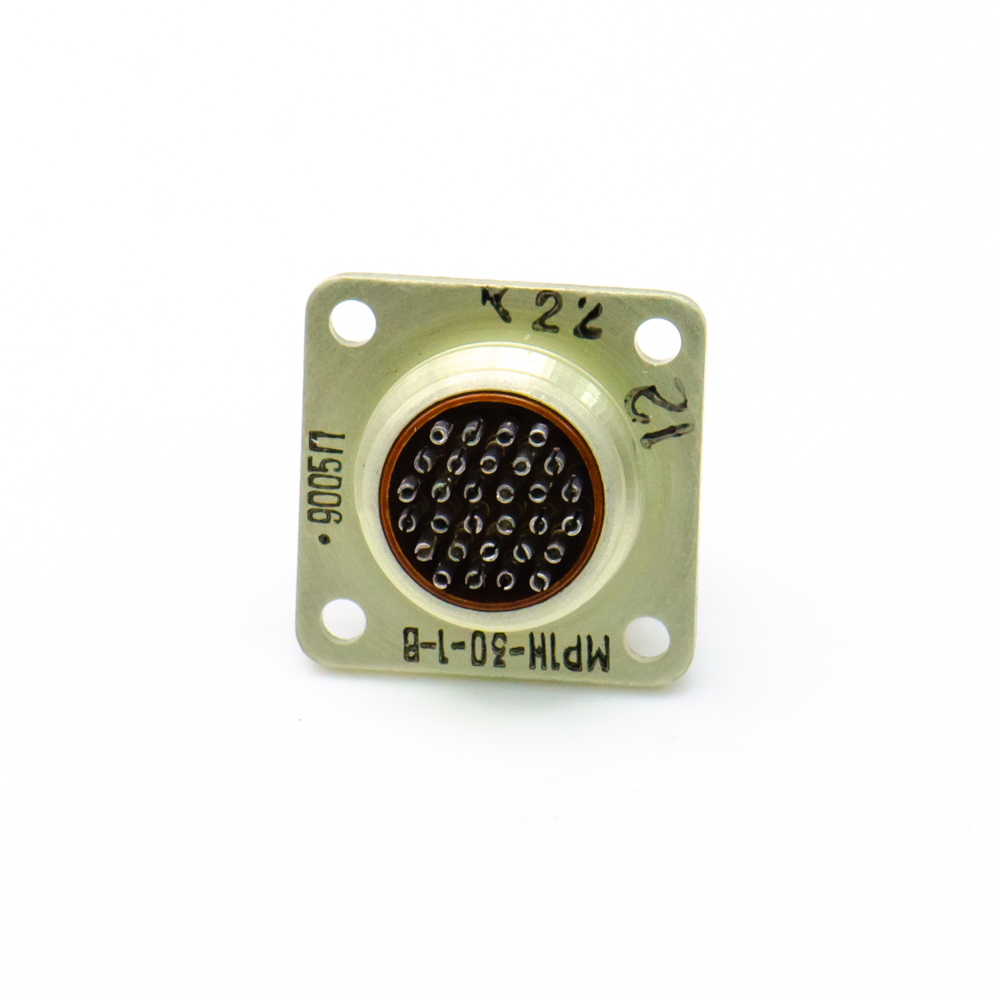

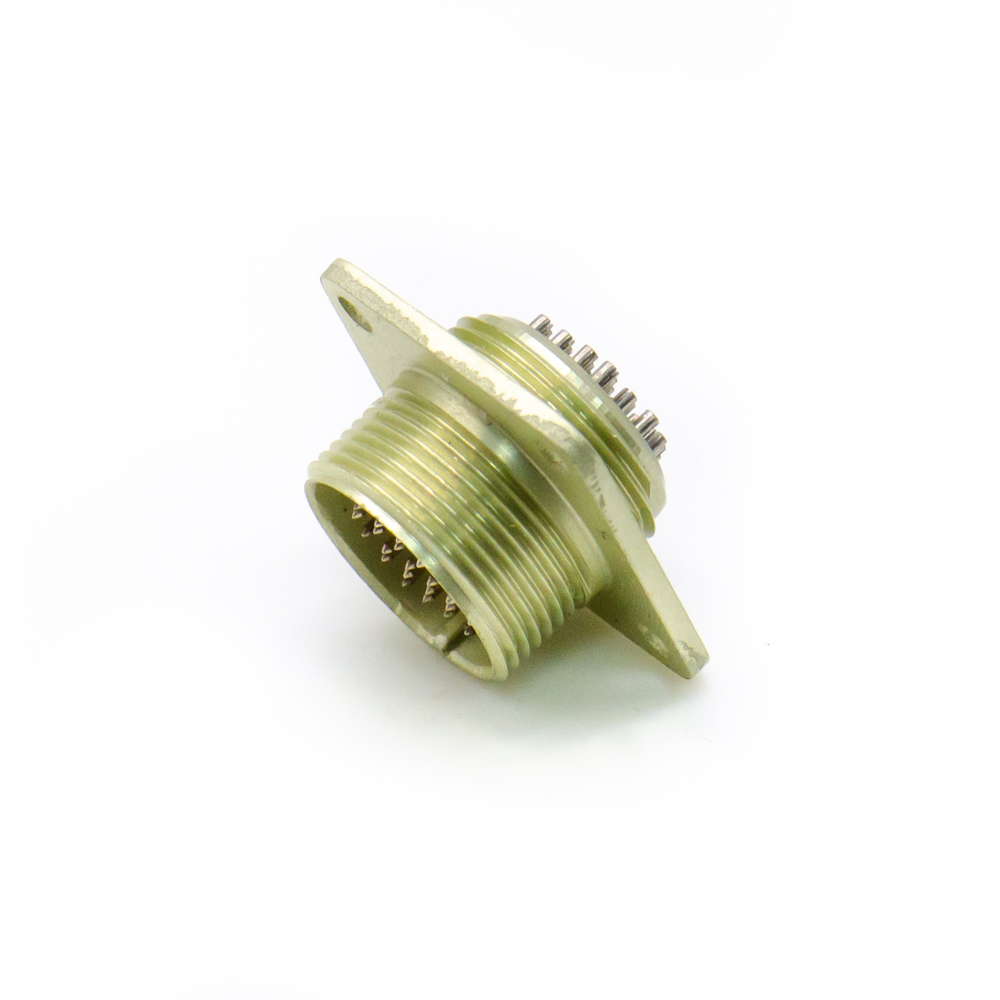

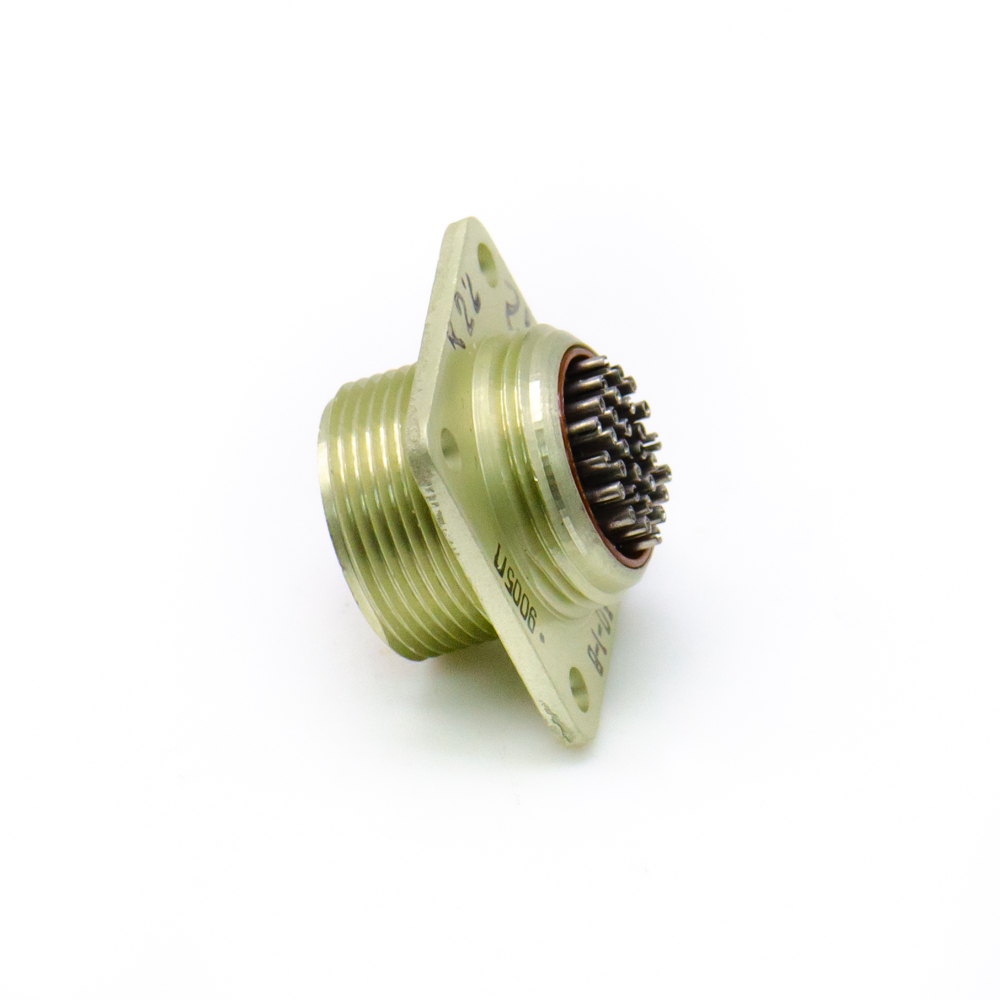

| Наименование | МР1Н-30-1-В Вилка блочная, АШДК.434410.061ТУ |
| Торговая марка |
No name USSR
|
| Страна происхождения |
|
|---|---|
| Вид приемки i | "1"- ОТК |
| Масса изделия, гр | 3,82 |
| Дата изготовленияi | 1976-1991 |
| Транслитерация | MR1N-30-1- In the block fork, ASHDK.434410.061TU |
| Состояние упаковки | самоупаковка |
| Нормы и требования | АШДК.434410.061ТУ |
| Код ТНВЭД | 8536508008 |
| Функциональная группа | соединители |
| Функциональный тип | цилиндрический низкочастотный |
| Типономинал / Типоконструкция | вилка блочная |
| Серия разъемов | МР1Н |
| Условный размер корпуса | 14 |
| Количество контактов | 30 |
| Материал контактов | латунь |
| Покрытие контактов | Ag (серебро) |
| Вид корпуса | Б - приборный |
| Вид патрубка | нет |
| Тип контактов | штырь |
| Форма контактов | круглые |
| Диаметр контактов | 30 - Ø 0,6 mm |
| Контакт извлекаемый | нет |
| Поляризация корпуса | одношпоночная |
| Наличие уплотнительной втулки | нет |
| Герметичность | нет |

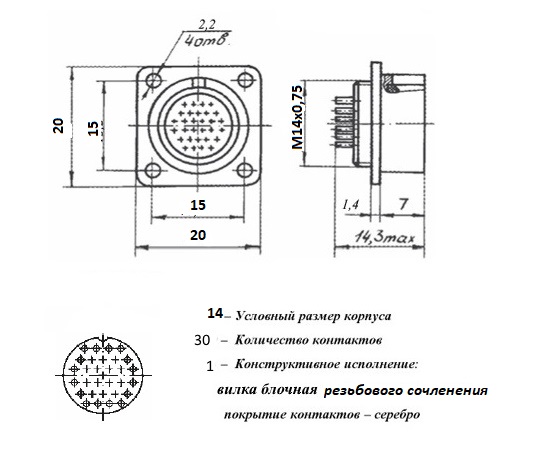

| Установочные размеры | 15 mm расстояние между монтажными отверстиями |
| Диаметр установочного отверстия | 2,2 mm |
| Метод сочленения | резьбовой |
| Метод монтажа механический | на панель |
| Метод монтажа электрический | пайка |
| Материал изолятора | карболит |
| Цвет изолятора | коричневый |
| Шаг резьбы накидной гайки | M14х0,75 mm |
| Толщина фланца | 1,4 mm |
| Габаритные размеры L*W*H | 20х20х14,3 mm |
| Длина корпуса | 20 mm |
| Ширина корпуса | 20 mm |
| Высота корпуса | 14,3 mm |
| Материал корпуса | алюминиевый сплав |
| Покрытие корпуса | анодирование |
| Цвет корпуса | светло-серый |
| Наличие ориентации | расположение контактов, паз |
| Транслитерация | MR1N-30-1- In the block fork, ASHDK.434410.061TU |
| Фактическая маркировка | МР1Н-30-1-В |
| Рабочее положение | любое |
| Наличие паспорта - этикетки | нет |
| Взаимосочленение | блочные розетки МР1Н |
| Другие наименования | вилка блочная, соединитель миниатюрный, разъем соединительный, соединитель электрический... |
| Аналогичные серии | МР1Н (Аналог МР1Н) |
| Рабочее напряжение, max | 150 V |
| Рабочий ток на контакт, max | 3 A - для контактов Ø 0,6 mm |
| Рабочий ток на разъем, max | 15 A |
| Сопротивление контактов не более | 10 mΩ - для контактов Ø 0,6 mm; |
| Сопротивление изоляции | 1000 MΩ |
| Синусоидальная вибрация: | : |
| - диапазон частот | 1-5000 Hz |
| - амплитуда ускорения | 15 g |
| Акустические шумы: | : |
| - уровень звукового давления | 170 dB |
| Механический удар многократное действие: пиковое ударное ускорение | 35 g |
| Механический удар многократное действие: длительность действия | 1 - 3 ms |
| Механический удар однократное действие: пиковое ударное ускорение | 1500 g |
| Механический удар однократное действие: длительность действия | 0,1 - 2 ms |
| Интервал рабочих температур | от -60 до +85°C |
| Климатическое исполнениеi | В - всеклиматическое исполнение |
| Относительная влажность | 98% при температуре +35°С |
| Атмосферное давление | от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa |
| Макс. срок хранения | 25 лет |
| Ресурс | 250 сочленений-расчленений |
| Минимальная наработка | 5000 час. |
