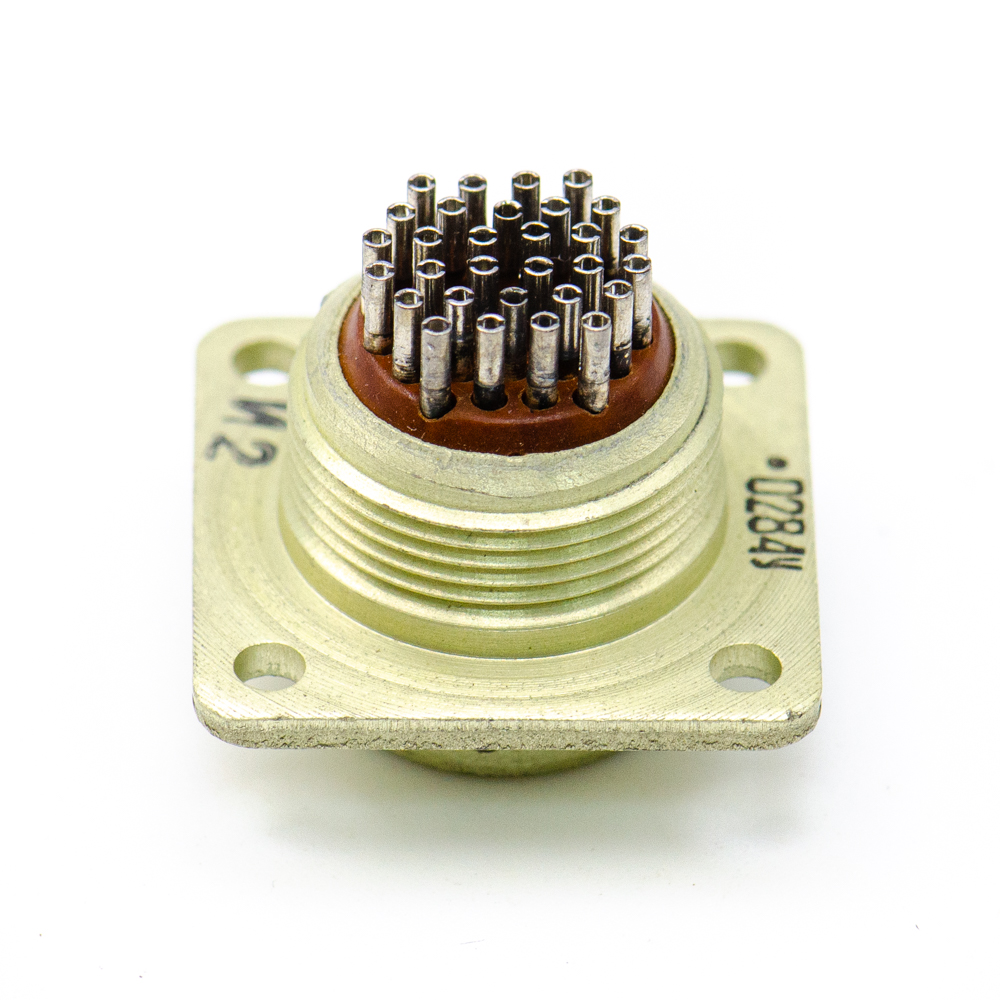

МР1-30-7-В Розетка блочная, без кожуха, Ag "1" (арт. KP-2558)

Электрический низкочастотный цилиндрический соединитель МР1-30-7-В  предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов.
Соединение – резьбовое Максимальное рабочее напряжение (амплитудное значение), В - 150. Рабочий ток на каждый контакт ( при его равномерной нагрузке ), А – 3. Сопротивление контактов , мОм – 10. Температура окружающей среды , оС – от -60 до +85.Атмосферное давление, Па – 1,3*10(-4). Покрытие контактов – серебро. Поляризация корпусов – одношпоночная. Исполнение - всеклиматическое. Вся дополнительная информация находится во влажении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения СССР
ТУ АШДК.434410.061ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 6,1
Дата изготовленияi 1976-1991
Транслитерация MR1-30-7-V socket
Вид упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования АШДК.434410.061ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная без кожуха
Серия низкочастотных соединителей МР1
Условный размер корпуса 14
Типоразмер корпуса отечественный 14
Количество выводов или контактов 30
Диаметр контактов 0,6 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка МР1-30-7-В
Цвет изделия зеленый
Габаритные размеры L*W*H 18х17 mm
Материал корпуса алюминиевый сплав
Материал вставки (изолятора) карболит
Рабочее положение любое
Условный номер контактного набора все контакты Ø 0,75 mm
Гайка патрубка нет
Тип контактов гнездо
Герметичность да

Технические характеристики

Сопротивление изоляции 1000 MΩ
Сопротивление контактов не более 10 mΩ
Номинальное напряжение 150 V
Рабочий ток на контакт - 3 А

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,3х10⁻⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 циклов
Климатическое исполнениеi В - всеклиматическое исполнение
Срок отгрузки со склада 1 день (в наличии)
