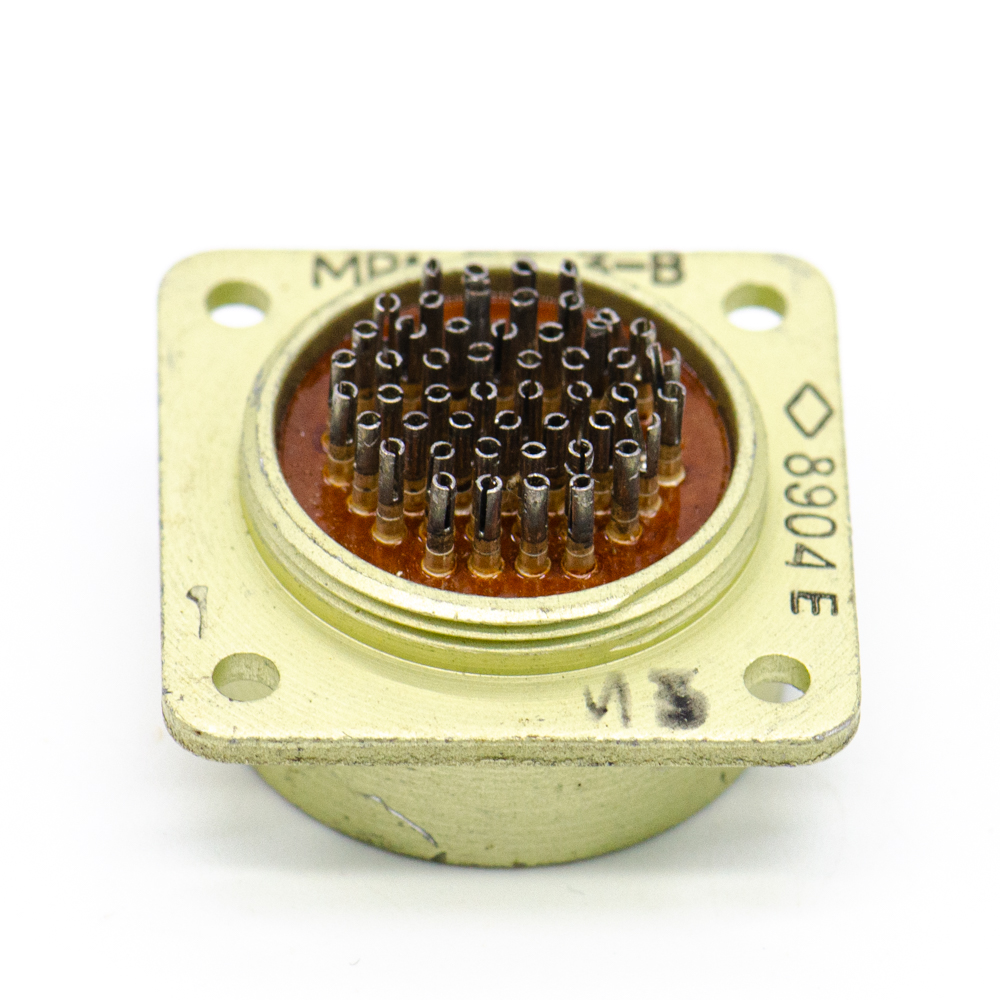

МР1-50-3-В Вилка блочная, без кожуха, Ag, "5" (арт. TN-3634)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Электрический низкочастотный цилиндрический соединитель МР1-50-2-В  предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Обозначение: МР1 - тип соединителя; 50 - количество контактов; 3 - конструктивное исполнение - вилка приборная врубного сочленения, покрытие контактов - серебро; В - всеклиматеческое исполнение. Вилка блочная МР1-50-3-В сочленяется с блочной розеткой МР1-50-7-В, МР1-50-8-В. Подбробная информация в pdf-файле.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения СССР
ТУ ГЕО.364.184 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 9
Дата изготовленияi 1976-1991
Транслитерация MR1-50-3-V plug
Вид упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕО.364.184 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей МР1
Условный размер корпуса 18
Типоразмер корпуса отечественный 18
Количество выводов или контактов 50
Диаметр контактов 0,6 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка нет
Метод сочленения врубной
Метод монтажа объёмный
Фактическая маркировка МР1-50-3-В
Цвет изделия серый
Габаритные размеры L*W*H 24х24х14 mm
Материал корпуса алюминиевый сплав
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка нет
Тип контактов штырь
Герметичность да

Технические характеристики

Сопротивление изоляции 1000 MΩ
Сопротивление контактов не более 10 mΩ
Номинальное напряжение 150
Рабочий ток на контакт - 3 А

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,3х10⁻⁴ Pa
Ресурс 250 циклов
Климатическое исполнениеi В - всеклиматическое исполнение
Срок отгрузки со склада 1 день (в наличии)
