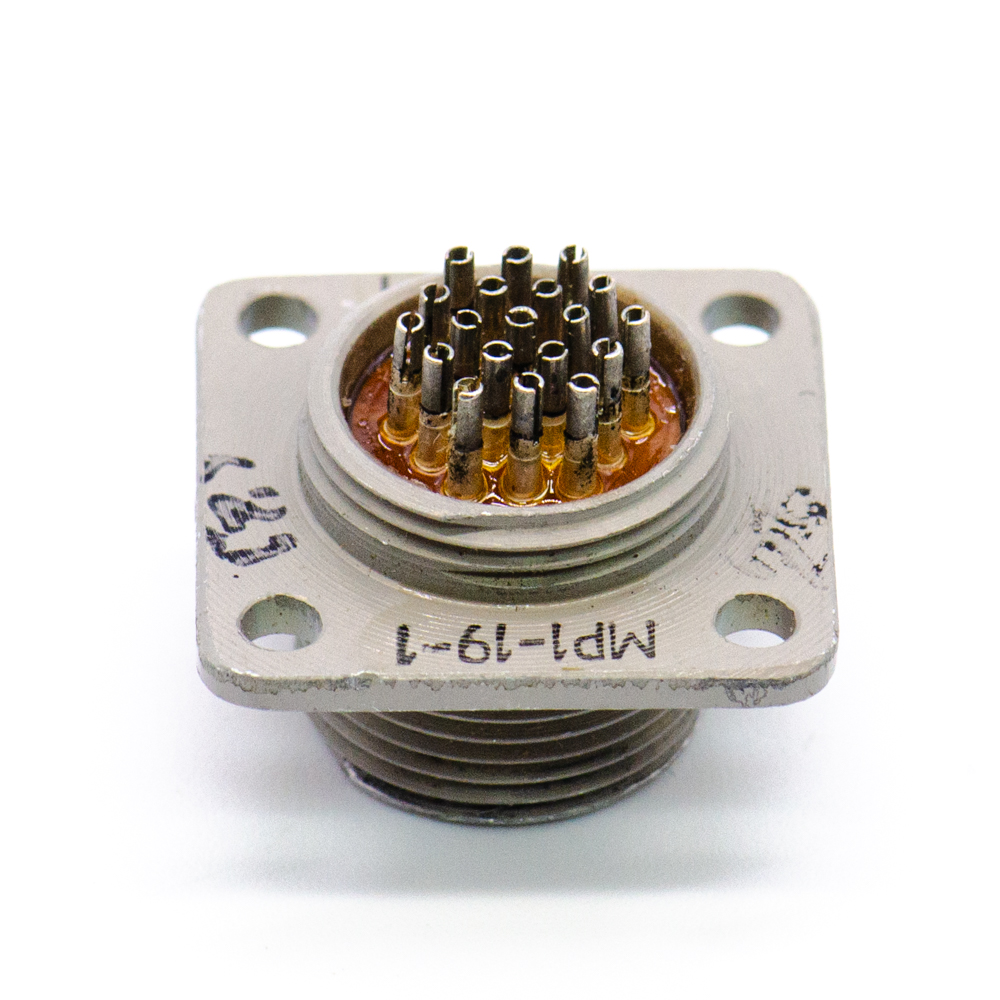

МР1-19-1-В Вилка блочная, без кожуха, Ag, "1" (арт. KP-2560)

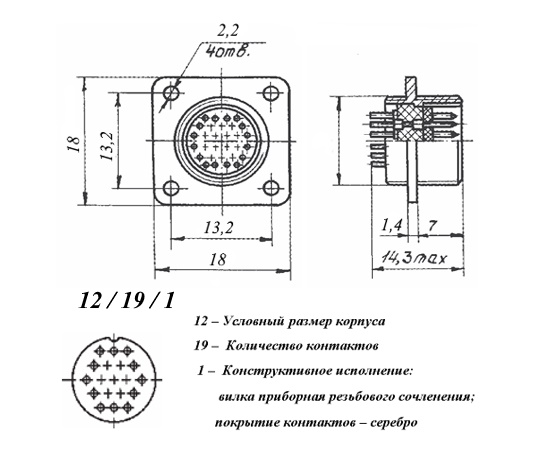

Электрический низкочастотный цилиндрический соединитель МР1-19-1-В  предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Обозначение: МР1 - тип соединителя; 19 - количество контактов; 1 - конструктивное исполнение - вилка приборная резьбового сочленения, покрытие контактов - серебро. В-всеклиматическое исполнение. Вся дополнительная информация находится во влажении на товар, см.pdf-файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения СССР
ТУ АШДК.434410.061ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 3,82
Дата изготовленияi 1976-1991
Транслитерация MR1-19-1-V plug
Вид упаковки самоупаковка
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования АШДК.434410.061ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей МР1
Условный размер корпуса 12
Типоразмер корпуса отечественный 12
Количество выводов или контактов 19
Диаметр контактов 0,6
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка МР1-19-1-В
Цвет изделия серый
Габаритные размеры L*W*H 17х17х14 mm
Материал корпуса алюминиевый сплав
Материал вставки (изолятора) карболит
Рабочее положение любое
Условный номер контактного набора все контакты Ø 0,75 mm
Гайка патрубка нет
Тип контактов штырь
Герметичность да

Технические характеристики

Сопротивление изоляции 1000 MΩ
Сопротивление контактов не более 10 mΩ
Номинальное напряжение 150
Рабочий ток на контакт - 3 А

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,3х10⁻⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 циклов
Климатическое исполнениеi В - всеклиматическое исполнение
Срок отгрузки со склада Уточнить у менеджера
