FQ24-6pin ZPJ-12 Вилка блочная, SZC(арт. ZP-5764)

КИТАЙ
Артикул (ID): ZP-5764
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
ID: 415926
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

FQ24-6pin ZPJ-12 Вилка блочная - соединитель быстроразъемный (байонетный) серии FQ. Разъемы FQ для ручного сочленения-расчленения цилиндрические малогабаритные для внутреннего монтажа, соединяют цепи с нагрузкой до 25 А и 400 В. Структура условного обозначения: FQ - серия разъемов; 24 – типоразмер; 6 - количество контактов; ZP - тип корпуса (ZP - блочная часть с патрубком); J - тип соединителя (J – вилка); 12 - диаметр пружины (12 мм). Разъемы серии FQ являются функциональными аналогами отечественных разъемов серии 2РМ, ОНЦ-РГ-09. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование FQ24-6pin ZPJ-12 Вилка блочная, SZC
Торговая марка SZC
Страна изготовления КИТАЙ
Масса изделия, гр 65
Дата изготовленияi дата не указана
Транслитерация FQ24-6pin ZPJ-12 Block Plug, SZC
Вид упаковки картонная коробка (100шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов FQ
Условный размер корпуса 24
Количество контактов 6 контактов
Материал контактов Cu (медь)
Покрытие контактов медно-никелевый сплав
Вид корпуса Б - приборный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка пружинный хвостовик
Сочетание контактов 6 контактов Ø 2,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 6 - Ø 2,5 mm
Контакт извлекаемый да
Наличие уплотнительной втулки нет
Герметичность нет

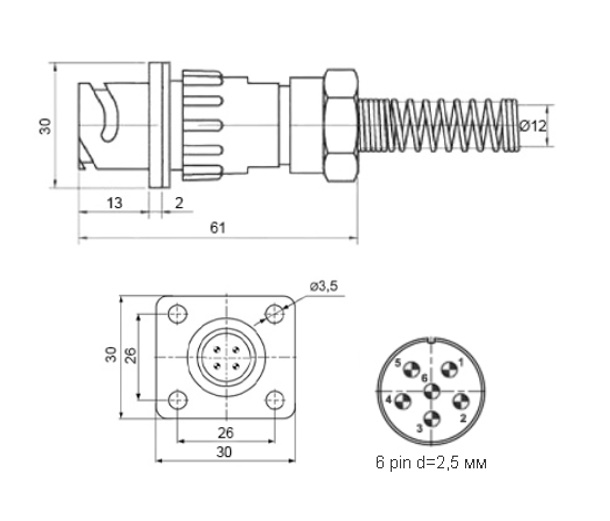

Установочные размеры 26 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения байонетный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора термопластик
Цвет изолятора синий
Габаритные размеры L*W*H 30х30х92 mm
Длина корпуса 30 mm
Ширина корпуса 30 mm
Высота корпуса 61 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Дополнительные характеристики пружинный хвостовик
Фактическая маркировка отсутствует
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение Розетка кабельная FQ24-6pin...
Другие наименования соединитель, разъем, соединитель электрический...
Аналогичные серии 2РМ…, 2РМТ..., ОНЦ-РГ-09..., 2PX..., WY..., WS…

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток на контакт, max 25 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 2,5 - 5 mΩ
Синусоидальная вибрация: :
- диапазон частот 10-2000 Hz
- амплитуда ускорения 15 g
Акустические шумы: :
Сопротивление изоляции 5000 MΩ
Электрическая прочность изоляции 1000 VAC 1min

Условия эксплуатации

Степень защиты IPi IP67
Интервал рабочих температур от -55 до +85°C
Относительная влажность 96% при температуре +40°С
Атмосферное давление 1 kPa
Ресурс 500 сочленений-расчленений
FQ24-6pin ZPJ-12 Вилка блочная, SZC   (сертификат)
FQ24-6pin ZPJ-12 Вилка блочная, SZC   (datasheet)
