Скидка на  Переключатели галетные
-20%

FQ24-10pin ZK Розетка блочная, RUICHI(арт. ZE-9562)

КИТАЙ
Артикул (ID): ZE-9562
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
ID: 537228
На складе 3 шт
  • Цена от 401 ₽
  • 1 шт 401 ₽
Количество
Быстрый заказ

FQ24-10pin ZK Розетка блочная - соединитель быстроразъемный (байонетный) серии FQ. Разъемы FQ для ручного сочленения-расчленения цилиндрические малогабаритные для внутреннего монтажа, соединяют цепи с нагрузкой до 25 А и 400 В. Структура условного обозначения: FQ - серия разъемов; 24 – типоразмер; 10 - количество контактов; Z - тип корпуса (Z - блочная часть); K - тип соединителя (K – розетка). Разъемы серии FQ являются функциональными аналогами отечественных разъемов серии 2РМ, ОНЦ-РГ-09. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование FQ24-10pin ZK Розетка блочная, RUICHI
Торговая марка RUICHI
Страна изготовления КИТАЙ
Масса изделия, гр 31,3
Дата изготовленияi дата не указана
Транслитерация FQ24-10pin ZK Block Socket, Ruichi
Вид упаковки картонная коробка (100шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов FQ
Условный размер корпуса 24
Количество контактов 10 контактов
Материал контактов Cu (медь)
Покрытие контактов медно-никелевый сплав
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 10 контактактов Ø 1,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 10 - Ø 1,5 mm
Контакт извлекаемый да
Наличие уплотнительной втулки нет
Герметичность нет

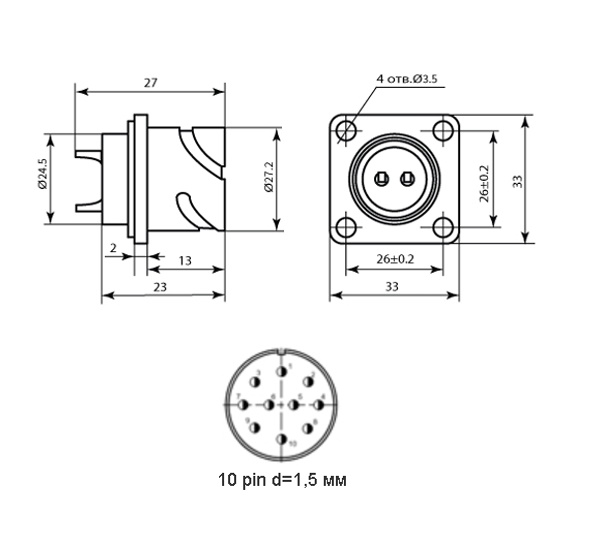

Установочные размеры 26 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения байонетный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора термопластик
Цвет изолятора синий
Габаритные размеры L*W*H 33х33х27 mm
Длина корпуса 33 mm
Ширина корпуса 33 mm
Высота корпуса 27 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Фактическая маркировка отсутствует
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение Вилка кабельная FQ24-10pin...
Другие наименования соединитель, разъем, соединитель электрический...
Аналогичные серии 2РМ…, 2РМТ..., ОНЦ-РГ-09..., 2PX..., WY..., WS…

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток на контакт, max 10 A - для контактов Ø 1,5 mm
Сопротивление контактов не более 2,5 - 5 mΩ
Синусоидальная вибрация: :
- диапазон частот 10-2000 Hz
- амплитуда ускорения 15 g
Акустические шумы: :
Сопротивление изоляции 5000 MΩ
Электрическая прочность изоляции 1000 VAC 1min

Условия эксплуатации

Степень защиты IPi IP67
Интервал рабочих температур от -55 до +85°C
Относительная влажность 96% при температуре +40°С
Атмосферное давление 1 kPa
Ресурс 500 сочленений-расчленений
FQ24-10pin ZK Розетка блочная, RUICHI   (datasheet)
FQ24-10pin ZK Розетка блочная, RUICHI   (сертификат)
