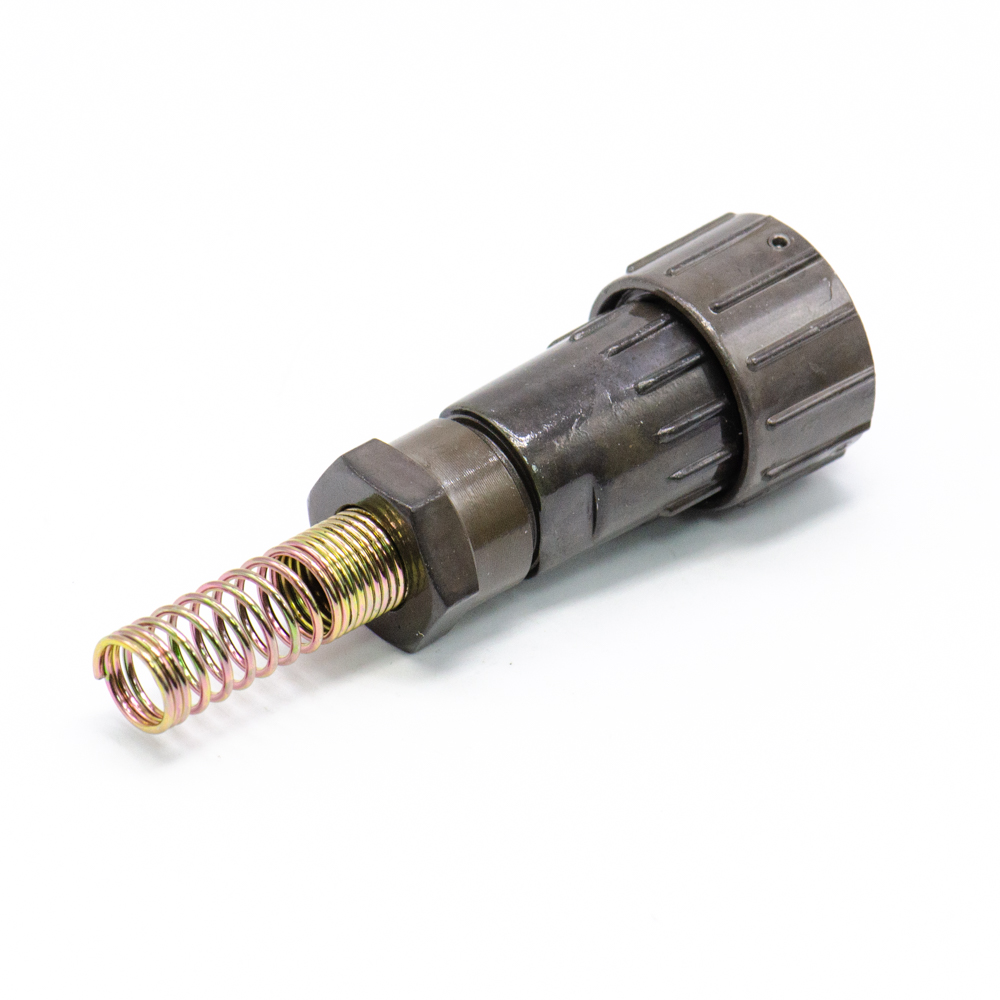

FQ18-6pin TJ-8 Вилка кабельная, SZC (арт. BV-9584)

SZC; 400 V; К - кабельный; П - прямой патрубок; пружинный хвостовик; объемный; -; 3 A - для контактов Ø 1 mm; соединитель, разъем, соединитель электрический...; 2РМ…, 2РМТ..., ОНЦ-РГ-09..., 2PX..., WY..., WS…
КИТАЙ
Артикул (ID): BV-9584
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
  • Нормы и требования -
Подробная документация
ID: 556564
На складе 1 шт
  • Цена от
    Включая НДС
     472 ₽
  • 1 шт 472 ₽
Количество
Быстрый заказ

FQ18-6pin TJ-8 Вилка кабельная - соединитель быстроразъемный (байонетный) серии FQ. Разъем для ручного сочленения-расчленения цилиндрический малогабаритный для внутреннего монтажа, соединяют цепи с нагрузкой до 18 А и 400 В. Структура условного обозначения: FQ - серия разъемов; 18 – типоразмер; 6 - количество контактов; T - тип корпуса (T- кабельная часть); J - тип соединителя (J – вилка); 8 - диаметр пружины (8 мм). Разъемы серии FQ являются функциональными аналогами отечественных разъемов серии 2РМ, ОНЦ-РГ-09. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование FQ18-6pin TJ-8 Вилка кабельная, SZC
Торговая марка SZC
Страна изготовления КИТАЙ
Масса изделия, гр 32,8
Дата изготовленияi дата не указана
Транслитерация FQ18-6pin TJ-8 Cable Plug, SZC
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов FQ
Условный размер корпуса 18
Количество контактов 6 контактов
Материал контактов Cu (медь)
Покрытие контактов медно-никелевый сплав
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка пружинный хвостовик
Сочетание контактов 6 контактов Ø 1 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 6 - Ø 1 mm
Контакт извлекаемый да
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения байонетный
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора термопластик
Цвет изолятора синий

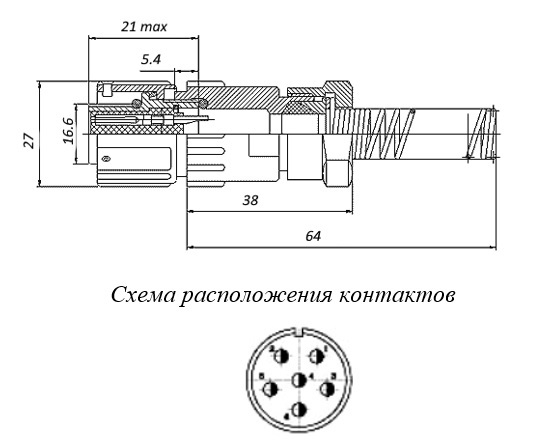

Габаритные размеры L*W*H 27х84 mm
Диаметр корпуса 27 mm
Высота корпуса 53 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Дополнительные характеристики пружинный хвостовик
Фактическая маркировка FQ18-6TJ-8
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение Розетка блочная FQ18-6pin...
Другие наименования соединитель, разъем, соединитель электрический...
Аналогичные серии 2РМ…, 2РМТ..., ОНЦ-РГ-09..., 2PX..., WY..., WS…

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток на контакт, max 3 A - для контактов Ø 1 mm
Сопротивление контактов не более 2,5 - 5 mΩ
Синусоидальная вибрация: :
- диапазон частот 10-2000 Hz
- амплитуда ускорения 15 g
Акустические шумы: :
Сопротивление изоляции 5000 MΩ
Электрическая прочность изоляции 1000 VAC 1min

Условия эксплуатации

Степень защиты IPi IP67
Интервал рабочих температур от -55 до +85°C
Относительная влажность 96% при температуре +40°С
Атмосферное давление 1 kPa
Ресурс 500 сочленений-расчленений
FQ18-6pin TJ-8 Вилка кабельная, SZC   (datasheet)
