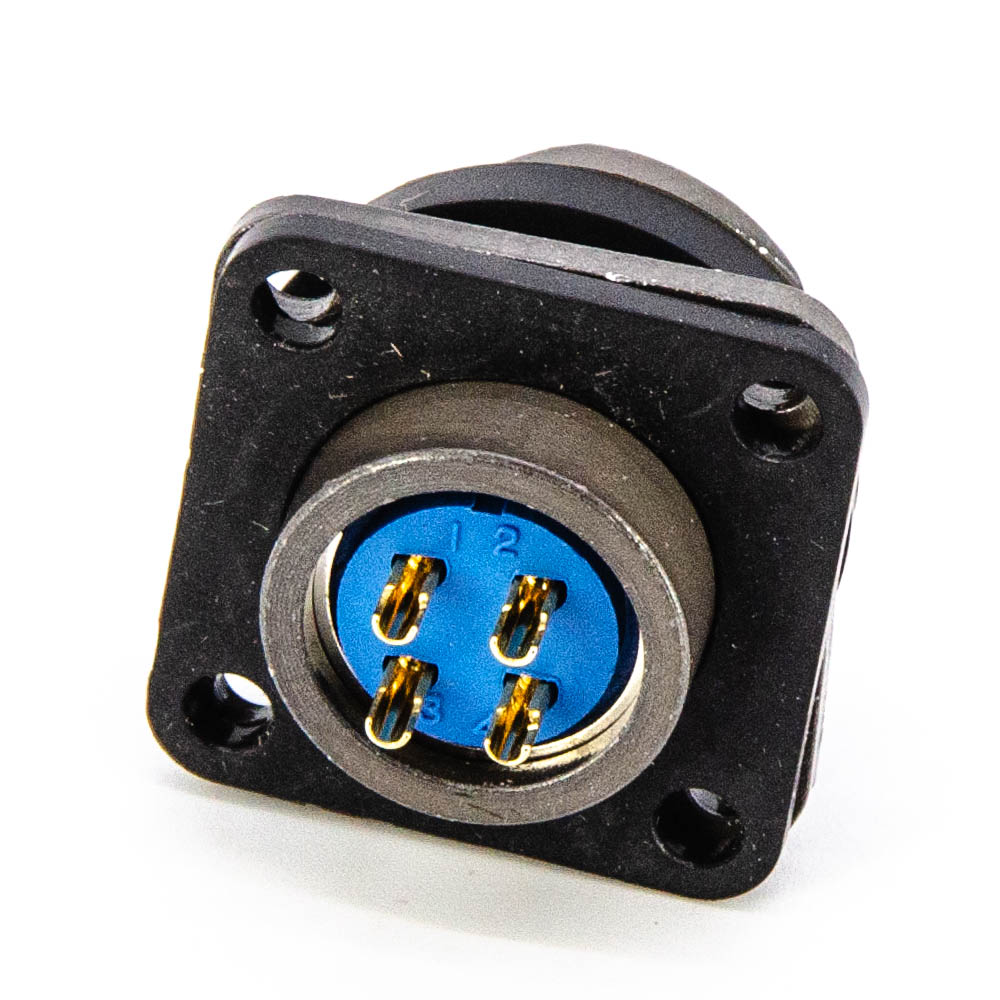

FQ18-4pin ZJ Вилка блочная, RUICHI.(арт. KP-9356)

RUICHI; 400 V; Б - приборный; нет; -; на панель; -; 10 A - для контактов Ø 1,5 mm; соединитель, разъем, соединитель электрический...; 2РМ…, 2РМТ..., ОНЦ-РГ-09..., 2PX..., WY..., WS…
КИТАЙ
Артикул (ID): KP-9356
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
ID: 498596
На складе 5 шт
  • Цена от 285 ₽
  • 1 шт 285 ₽
Количество
Быстрый заказ

FQ18-4pin ZJ Вилка блочная - соединитель быстроразъемный (байонетный) серии FQ. Разъемы FQ для ручного сочленения-расчленения цилиндрические малогабаритные для внутреннего монтажа, соединяют цепи с нагрузкой до 18 А и 400 В. Структура условного обозначения: FQ - серия разъемов; 18 – типоразмер; 4 - количество контактов; Z - тип корпуса (Z - блочная часть); J - тип соединителя (J – вилка). Разъемы серии FQ являются функциональными аналогами отечественных разъемов серии 2РМ, ОНЦ-РГ-09. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование FQ18-4pin ZJ Вилка блочная, RUICHI.
Торговая марка RUICHI
Страна изготовления КИТАЙ
Масса изделия, гр 16
Дата изготовленияi дата не указана
Транслитерация FQ18-4pin ZJ Block Plug, Ruichi
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов FQ
Условный размер корпуса 18
Количество контактов 4 контакта
Материал контактов Cu (медь)
Покрытие контактов медно-никелевый сплав
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 4 контакта Ø 1,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 4 - Ø 1,5 mm
Контакт извлекаемый да
Наличие уплотнительной втулки нет
Герметичность нет

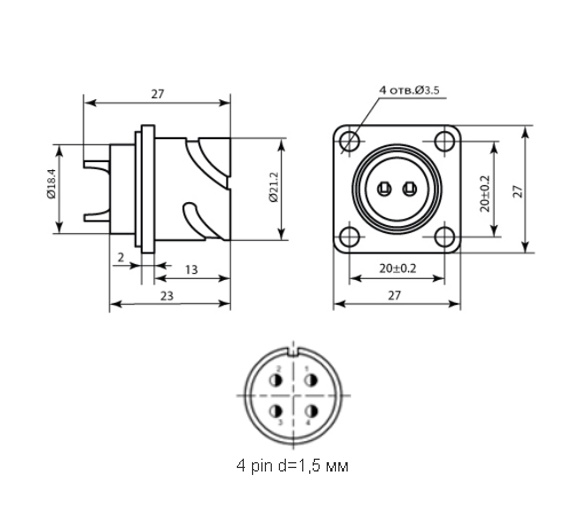

Установочные размеры 20 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения байонетный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора термопластик
Цвет изолятора синий
Габаритные размеры L*W*H 27х27х27 mm
Длина корпуса 27 mm
Ширина корпуса 27 mm
Высота корпуса 27 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Фактическая маркировка отсутствует
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение Розетка кабельная FQ18-4pin...
Другие наименования соединитель, разъем, соединитель электрический...
Аналогичные серии 2РМ…, 2РМТ..., ОНЦ-РГ-09..., 2PX..., WY..., WS…

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток на контакт, max 10 A - для контактов Ø 1,5 mm
Сопротивление контактов не более 2,5 - 5 mΩ
Синусоидальная вибрация: :
- диапазон частот 10-2000 Hz
- амплитуда ускорения 15 g
Акустические шумы: :
Сопротивление изоляции 5000 MΩ
Электрическая прочность изоляции 1000 VAC 1min

Условия эксплуатации

Степень защиты IPi IP67
Интервал рабочих температур от -55 до +85°C
Относительная влажность 96% при температуре +40°С
Атмосферное давление 1 kPa
Ресурс 500 сочленений-расчленений
FQ18-4pin ZJ Вилка блочная, RUICHI.   (datasheet)
FQ18-4pin ZJ Вилка блочная, RUICHI.   (сертификат)
