Скидка на Резисторы переменные (Потенциометры)
-20%

FQ14-8pin TK Розетка кабельная, RUICHI. (арт. BV-6778)

RUICHI; 250 V; К - кабельный; П - прямой патрубок; пружинный хвостовик; объемный; -; 3 A - для контактов Ø 1 mm; 10 A - для контактов Ø 1,5 mm; соединитель, разъем, соединитель электрический...; 2РМ…, 2РМТ..., ОНЦ-РГ-09..., 2PX..., WY..., WS…
КИТАЙ
Артикул (ID): BV-6778
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
ID: 555313
На складе 6 шт
  • Цена от
    Включая НДС
     557.11 ₽
  • 1 шт 557.11 ₽
Количество
Быстрый заказ

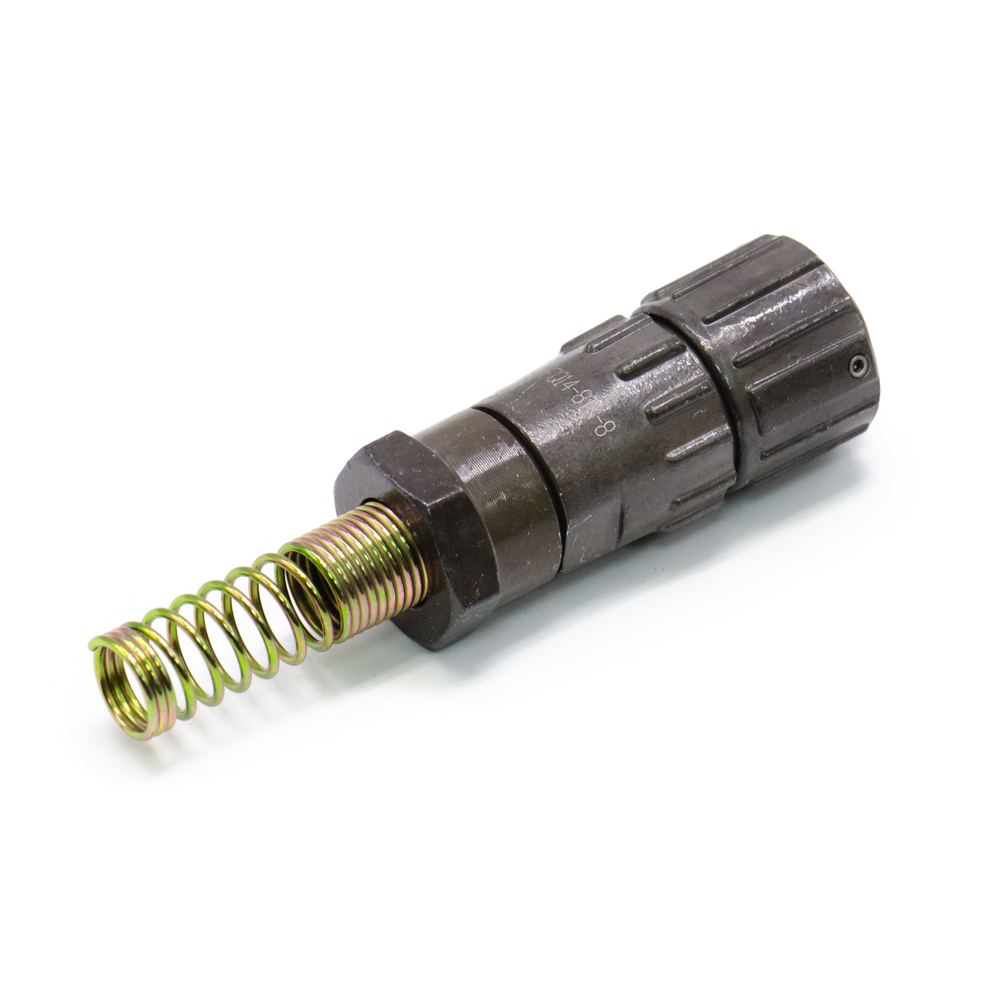

FQ14-8pin TK-8 Розетка кабельная - соединитель быстроразъемный (байонетный) серии FQ. Разъем для ручного сочленения-расчленения цилиндрический малогабаритный для внутреннего монтажа, соединяют цепи с нагрузкой до 10 А и 400 В. Структура условного обозначения: FQ - серия разъемов; 14 – типоразмер; 8 - количество контактов; T - тип корпуса (T- кабельная часть); K - тип соединителя (K – розетка); 8 - диаметр пружины (8 мм). Разъемы серии FQ являются функциональными аналогами отечественных разъемов серии 2РМ, ОНЦ-РГ-09. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование FQ14-8pin TK Розетка кабельная, RUICHI.
Торговая марка RUICHI
Страна изготовления КИТАЙ
Масса изделия, гр 33,3
Дата изготовленияi дата не указана
Транслитерация FQ14-8pin TK Cable Socket, Ruichi
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов FQ
Условный размер корпуса 14
Количество контактов 8 контактов
Материал контактов Cu (медь)
Покрытие контактов медно-никелевый сплав
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка пружинный хвостовик
Сочетание контактов 6 контактов Ø 1 mm; 2 контакта Ø 1,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 6 - Ø 1 mm; 2 - Ø 1,5 mm
Контакт извлекаемый да
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения байонетный
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора термопластик
Цвет изолятора синий

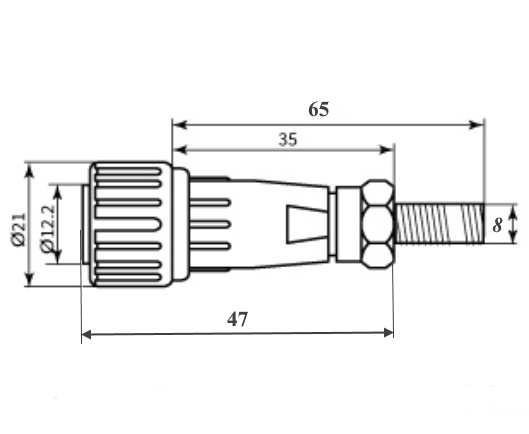

Габаритные размеры L*W*H 21х47 mm
Диаметр корпуса 21 mm
Высота корпуса 47 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Фактическая маркировка FQ14-8pin TK
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение Вилка блочная FQ14-8pin...
Другие наименования соединитель, разъем, соединитель электрический...
Аналогичные серии 2РМ…, 2РМТ..., ОНЦ-РГ-09..., 2PX..., WY..., WS…

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток на контакт, max 3 A - для контактов Ø 1 mm; 10 A - для контактов Ø 1,5 mm
Сопротивление контактов не более 2,5 - 5 mΩ
Синусоидальная вибрация: :
- диапазон частот 10-2000 Hz
- амплитуда ускорения 15 g
Акустические шумы: :
Сопротивление изоляции 5000 MΩ
Электрическая прочность изоляции 1000 VAC 1min

Условия эксплуатации

Степень защиты IPi IP67
Интервал рабочих температур от -55 до +85°C
Относительная влажность 96% при температуре +40°С
Атмосферное давление 1 kPa
Ресурс 500 сочленений-расчленений
FQ14-8pin TK Розетка кабельная, RUICHI.
FQ14-8pin TK Розетка кабельная, RUICHI.   (datasheet)
