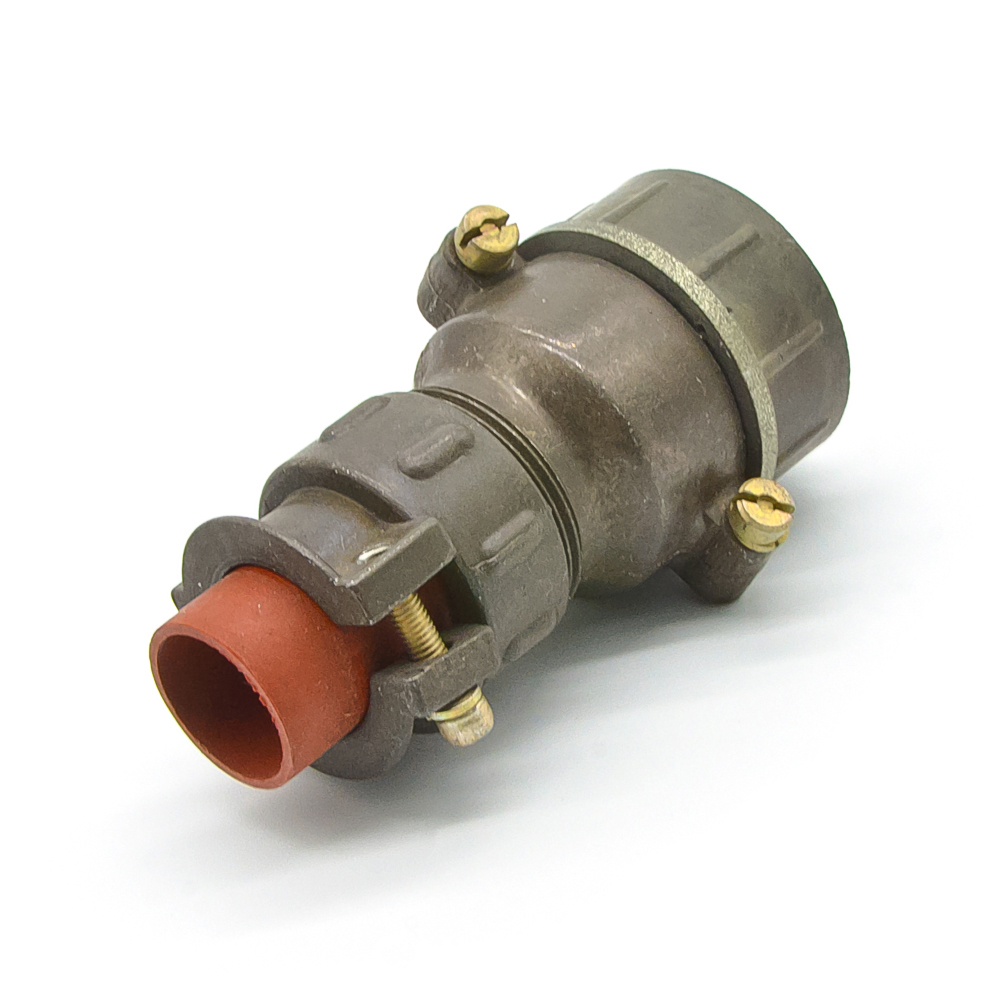

2РТТ32КПН12Г16В Розетка кабельная (арт. TM-8827)

к сравнению отложить

НПО «Элекон», г. Казань

Артикул (ID): TM-8827

Срок отгрузки со склада Уточнить у менеджера
Дата выпуска 1984-1988
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ГЕ0.364.120 ТУ

Подробная документация

Аналоги и альтернативы

ID: 288777

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Разъём 2РТТ32КПН12Г16В предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: 2РТТ - тип соединителя; 32 - условный размер корпуса; К - кабельный корпус; П - прямой патрубок; Н - гайка для неэкранированного кабеля; 12 - количество контактов; Г - розетка (штырь); 16 - обозначение сочетания контактов - 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм; В - всеклиматическое исполнение; отсутствие буквы "О" - патрубок с резиновыми кожухами, втулками и шайбами. Вставка кабельная 2РТТ32КПН12Г16В сочленяется с блочными колодками 2РТТ32Б12Ш16В, 2РТТ32БПН(Э)12Ш16В и 2РТТ32БУН(Э)12Ш16В. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	НПО «Элекон», г. Казань
Страна происхождения
ТУ	ГЕ0.364.120 ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	126
Дата выпуска	1984-1988
Транслитерация	2RTT32KPN12G16V
Кратность упаковки	0
Кратность отгрузки	1
Дата изготовленияi	не указана
Нормы и требования	ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка кабельная
Серия низкочастотных соединителей	2РТТ
Условный размер корпуса	32
Количество выводов или контактов	12
Условный номер контактного набора	16 - 6 контактов Ø 1,5 mm и 6 контактов Ø 2,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	2РТТ32КПН12Г16В
Наличие паспорта - этикетки	нет
Цвет изделия	темно-серый

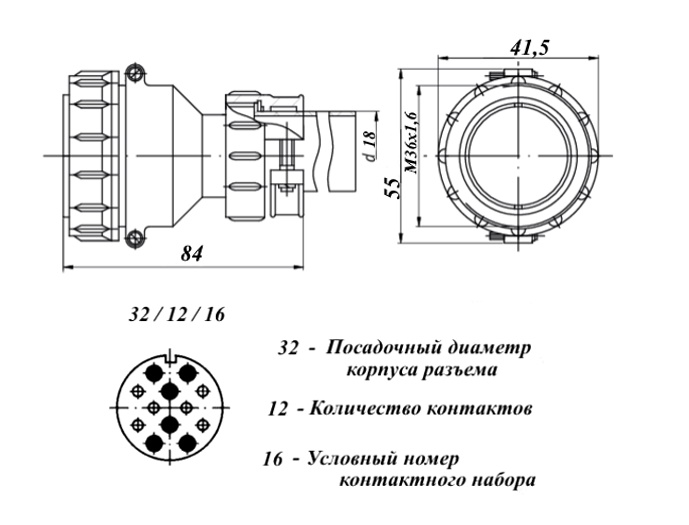

Габаритные размеры LWH	90х55х41,5 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Гайка патрубка	для неэкранированого кабеля
Тип контактов	гнездо
Герметичность	нет
Состояние товара	с хранения

Технические характеристики

Сопротивление контактов не более	2,5 mΩ - для контактов Ø 1,5 mm; 1,0 mΩ - для контактов Ø 2,5 mm;
Номинальное напряжение	850 V
Рабочий ток	20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 2,5 mm
Синусоидальная вибрация:	-
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
Акустические шумы:	-
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	10000 m/с²
Ускорение при механическом ударе многокр. действия	1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	В - всеклиматическое исполнение
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
