2РТТ20КУЭ4Г6В Розетка кабельная "5" (арт. KT-2005)

к сравнению отложить

2РТТ20КУЭ4Г6В Розетка кабельная "5" фото

АО «Завод Элекон»

Артикул (ID): KT-2005

Срок отгрузки со склада Уточнить у менеджера
Дата изготовления 2010-2019
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
Нормы и требования ГЕ0.364.120 ТУ

Подробная документация

ID: 506560

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Разъём 2РТТ20КУЭ4Г6В предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: 2РТТ - тип соединителя; 20 - условный размер корпуса; К - кабельный корпус; У - угловой патрубок; Э - гайка для экранированного кабеля; 4 - количество контактов; Г - розетка (гнездо); 6 - обозначение сочетания контактов - 4 контактов диаметром 2,5 мм; В - всеклиматическое исполнение; отсутствие буквы "О" - патрубок с резиновыми кожухами, втулками и шайбами. Колодка кабельная 2РТТ20КУЭ4Г6В сочленяется с блочными вставками 2РТТ20Б4Ш6В, 2РТТ20БПН(Э)4Ш6В и 2РТТ20БУН(Э)4Ш6В. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	АО «Завод Элекон»
Страна происхождения
ТУ	ГЕ0.364.120 ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	59
Дата изготовленияi	2010-2019
Транслитерация	2RTT20KU4G6V Cable outlet "5"
Состояние упаковки	самоупаковка
Кратность отгрузки	1
Нормы и требования	ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический низкочастотный
Типономинал / Типоконструкция	розетка кабельная
Серия низкочастотных соединителей	2РТТ
Условный размер корпуса	20
Количество выводов или контактов	4
Условный номер контактного набора	6 - 4 контакта Ø 2,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	угловой для экранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	2РТТ20КУЭ4Г6В

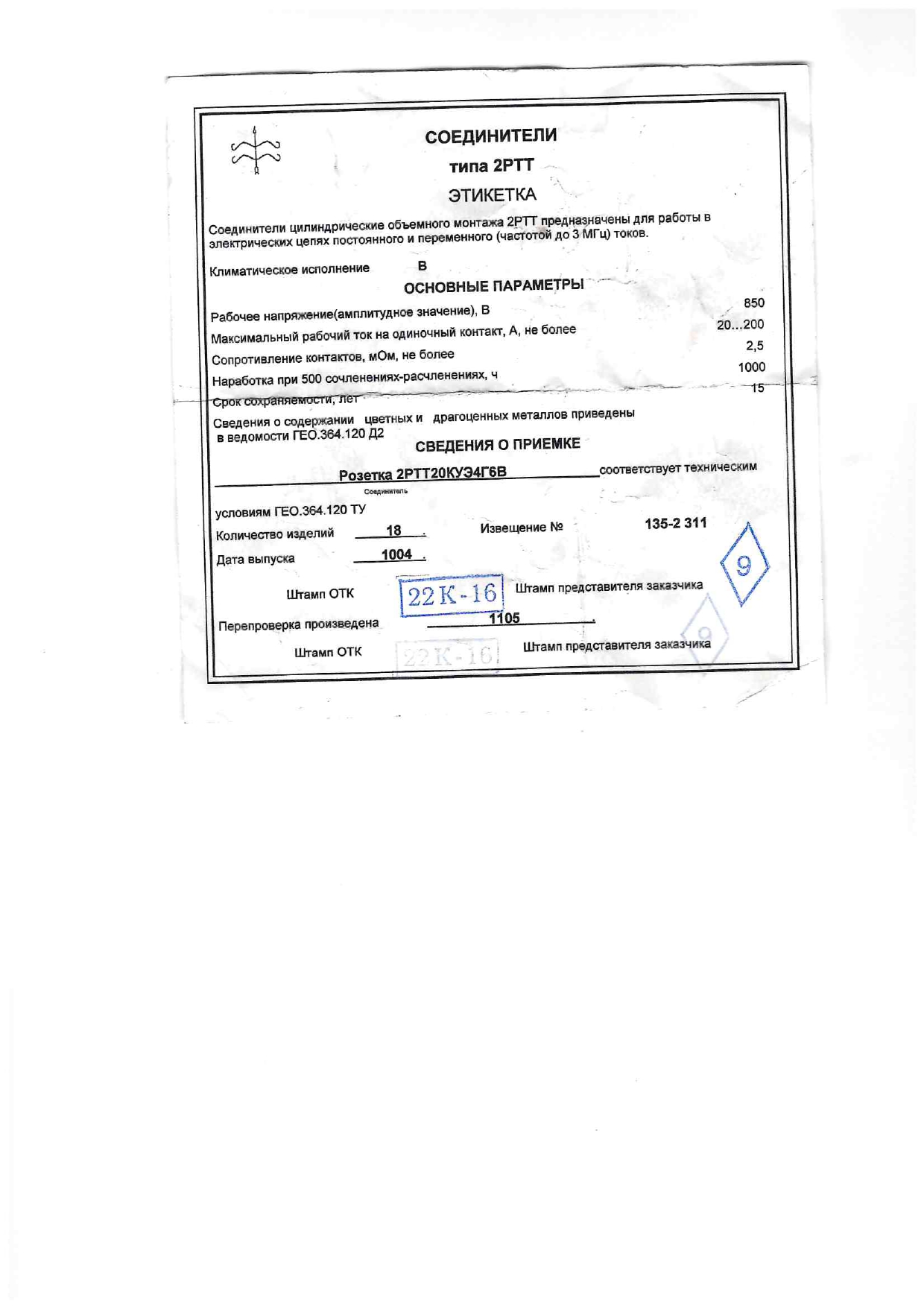

Наличие паспорта - этикетки	этикетка
Цвет изделия	тёмно-серый

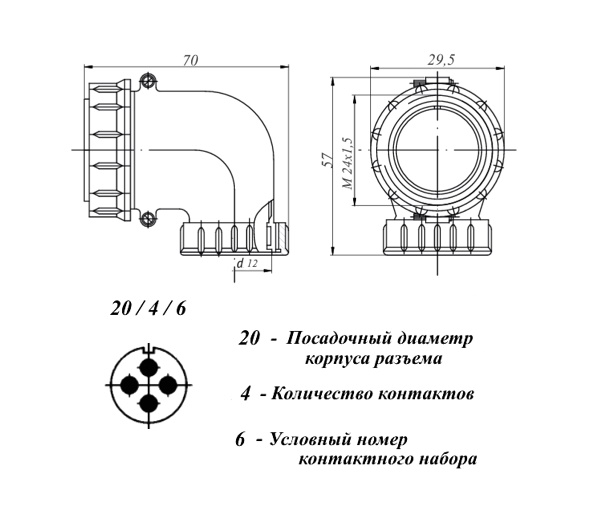

Габаритные размеры LWH	68,1х51,4х29,5 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Гайка патрубка	для экранированого кабеля
Тип контактов	гнездо
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	1 mΩ
Номинальное напряжение	850 V
Рабочий ток	35 A суммарно 100 A
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	10000 m/с²
Ускорение при механическом ударе многокр. действия	1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Макс. срок хранения	15 лет
Ресурс	500 сочленений-расчленений
Климатическое исполнениеi	В - всеклиматическое исполнение
Срок отгрузки со склада	1 день (в наличии)
