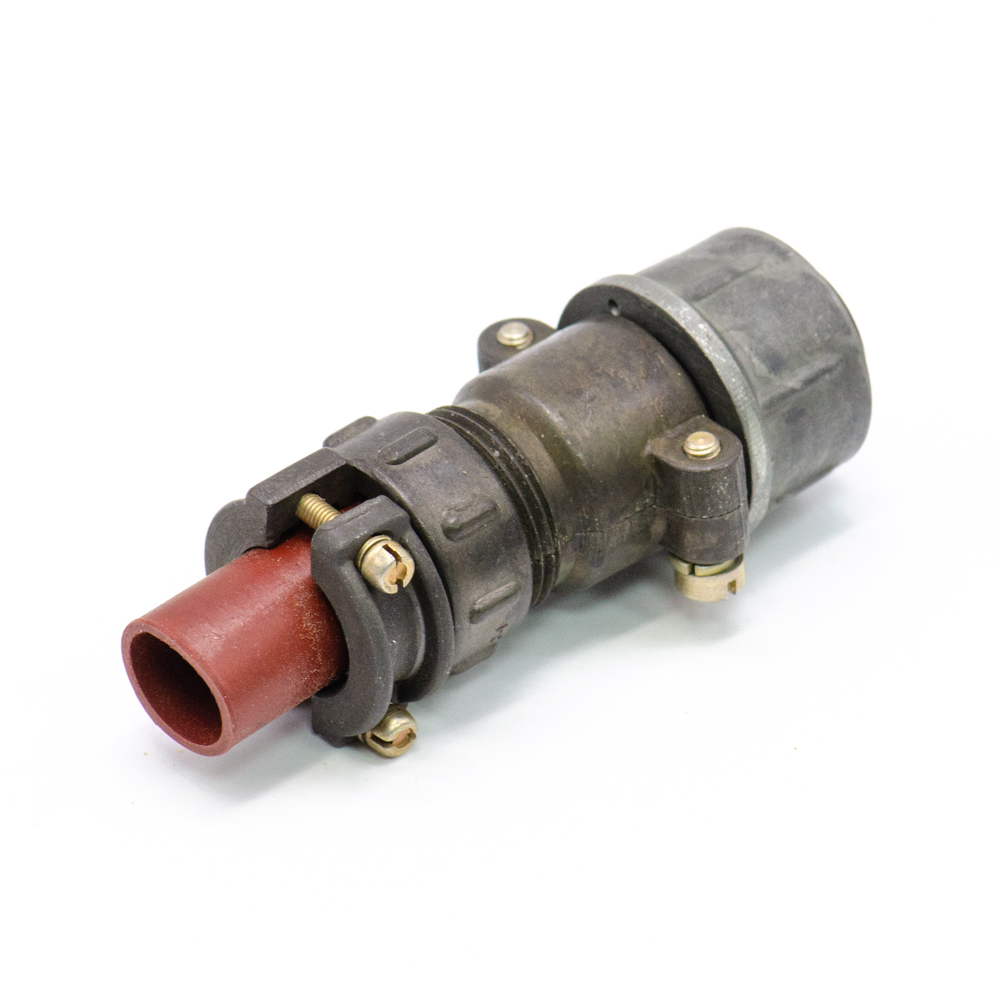

| Наименование | 2РТТ20КПН3Г5В Розетка кабельная карболит, ГЕ0.364.120ТУ |
| Торговая марка |
АО «Завод Элекон»
|
| Страна изготовления | СССР |
| Вид приемки i | "5"- ВП, ПЗ |
| Масса изделия, гр | 58,3 |
| Дата изготовленияi | 1976-1991 |
| Транслитерация | 2RTT20KPN3G5V Cable socket karbolit, GE0.364.120TU |
| Доупаковка | промасленная бумага |
| Состояние упаковки | самоупаковка |
| Нормы и требования | ГЕ0.364.120 ТУ |
| Код ТНВЭД | 8536508008 |
| Функциональная группа | соединители |
| Функциональный тип | цилиндрический низкочастотный |
| Типономинал / Типоконструкция | розетка кабельная |
| Серия разъемов | 2РТТ |
| Условный размер корпуса | 20 |
| Количество контактов | 3 контакта |
| Материал контактов | латунь |
| Покрытие контактов | Ag (серебро) |
| Вид корпуса | К - кабельный |
| Вид патрубка | П - прямой патрубок |
| Вид концевой гайки патрубка | Н - гайка для неэкранированного кабеля |
| Сочетание контактов | 5 - 3 контакта Ø 2,5 mm |
| Тип контактов | гнездо |
| Форма контактов | круглые |
| Диаметр контактов | 3 - Ø 2,5 mm |
| Контакт извлекаемый | да |
| Поляризация корпуса | одношпоночная |
| Наличие уплотнительной втулки | есть |
| Герметичность | нет |
| Метод сочленения | резьбовой |
| Метод монтажа механический | объемный |
| Метод монтажа электрический | пайка |
| Материал изолятора | карболит |
| Цвет изолятора | коричневый |
| Шаг резьбы накидной гайки | M24х1,5 mm |

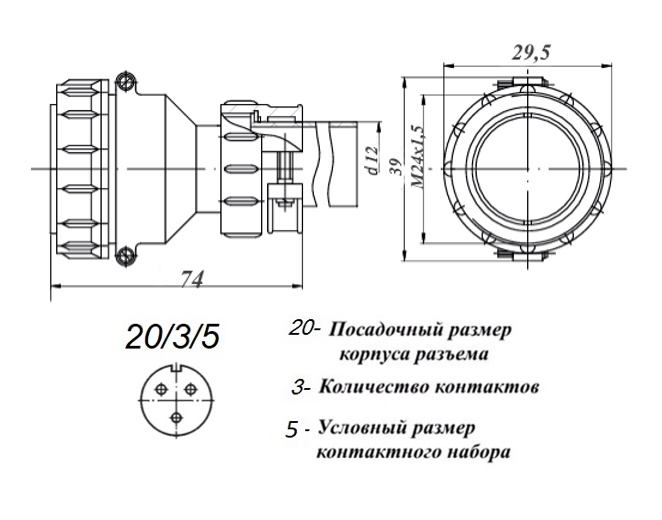

| Габаритные размеры L*W*H | 74х29,5х39 mm |
| Диаметр корпуса | 29,5 mm |
| Длина корпуса | 74 mm |
| Высота корпуса | 39 mm |
| Материал корпуса | алюминиевый сплав А-22 |
| Покрытие корпуса | оксидирование |
| Цвет корпуса | серый |
| Наличие ориентации | расположение контактов, паз |
| Фактическая маркировка | 2РТТ20КПН3Г5В |
| Рабочее положение | любое |
| Наличие паспорта - этикетки | нет |
| Взаимосочленение | блочные вилки 2РТ-А, ШР |
| Другие наименования | розетка кабельная, соединитель, разъем соединительный, соединитель электрический... |
| Аналогичные серии | 2РТТ.., 2РТ-А…, ШР…, PRB…,P…, WS..., WY… |
| Рабочее напряжение, max | 850 V |
| Рабочий ток на контакт, max | 35 A - для контактов Ø 2,5 mm |
| Рабочий ток на разъем, max | 75 A |
| Сопротивление контактов не более | 1 mΩ - для контактов Ø 2,5 mm |
| Синусоидальная вибрация: | : |
| - диапазон частот | 1-5000 Hz |
| - амплитуда ускорения | 30 g |
| Акустические шумы: | : |
| - уровень звукового давления | 170 dB |
| Сопротивление изоляции | 1000 MΩ |
| Механический удар многократное действие: пиковое ударное ускорение | 150 g |
| Механический удар многократное действие: длительность действия | 1 - 3 ms |
| Механический удар однократное действие: пиковое ударное ускорение | 1000 g |
| Механический удар однократное действие: длительность действия | 0,1 - 2 ms |
| Интервал рабочих температур | от -60 до 100°С |
| Климатическое исполнениеi | В - всеклиматическое исполнение |
| Относительная влажность | 98% при температуре 25°С |
| Атмосферное давление | 1,3х10⁻⁴ (10⁻⁶) Ра |
| Макс. срок хранения | 15 лет |
| Ресурс | 500 сочленений-расчленений |
| Минимальная наработка | 1000 час. |
