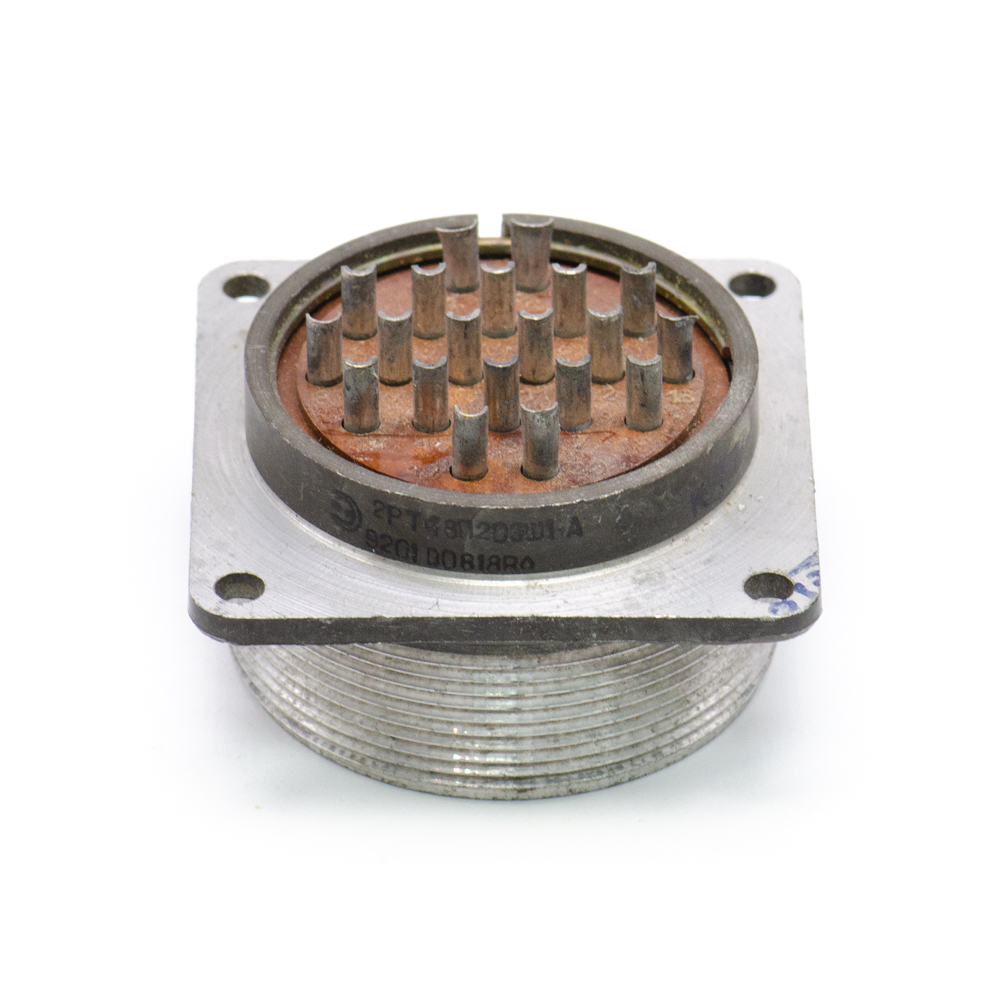

2РТ48П20ЭШ1-А Вилка блочная, 1992г (арт. OP-2553)

к сравнению отложить

ПО "Коннектор", Харьков

УКРАИНА

Артикул (ID): OP-2553

Срок отгрузки со склада Уточнить у менеджера
Дата изготовления 1992-1999
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
Нормы и требования ГЕ0.364.118ТУ

Подробная документация

ID: 243319

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Электрический низкочастотный цилиндрический соединитель 2РТ48П20ЭШ1-А предназначен для работы
в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов.
Соединение – резьбовое
Максимальное рабочее напряжение (амплитудное значение), В - 850
Рабочий ток на каждый контакт ( при его равномерной нагрузке ), А – 20; 35
Сопротивление контактов , мОм – 2,5 ; 1,0
Температура окружающей среды , оС – от -60 до +100
Атмосферное давление, Па – 1,3*10(-4)

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	ПО "Коннектор", Харьков
Страна происхождения	УКРАИНА
ТУ	ГЕ0.364.118ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	104
Дата изготовленияi	1992-1999

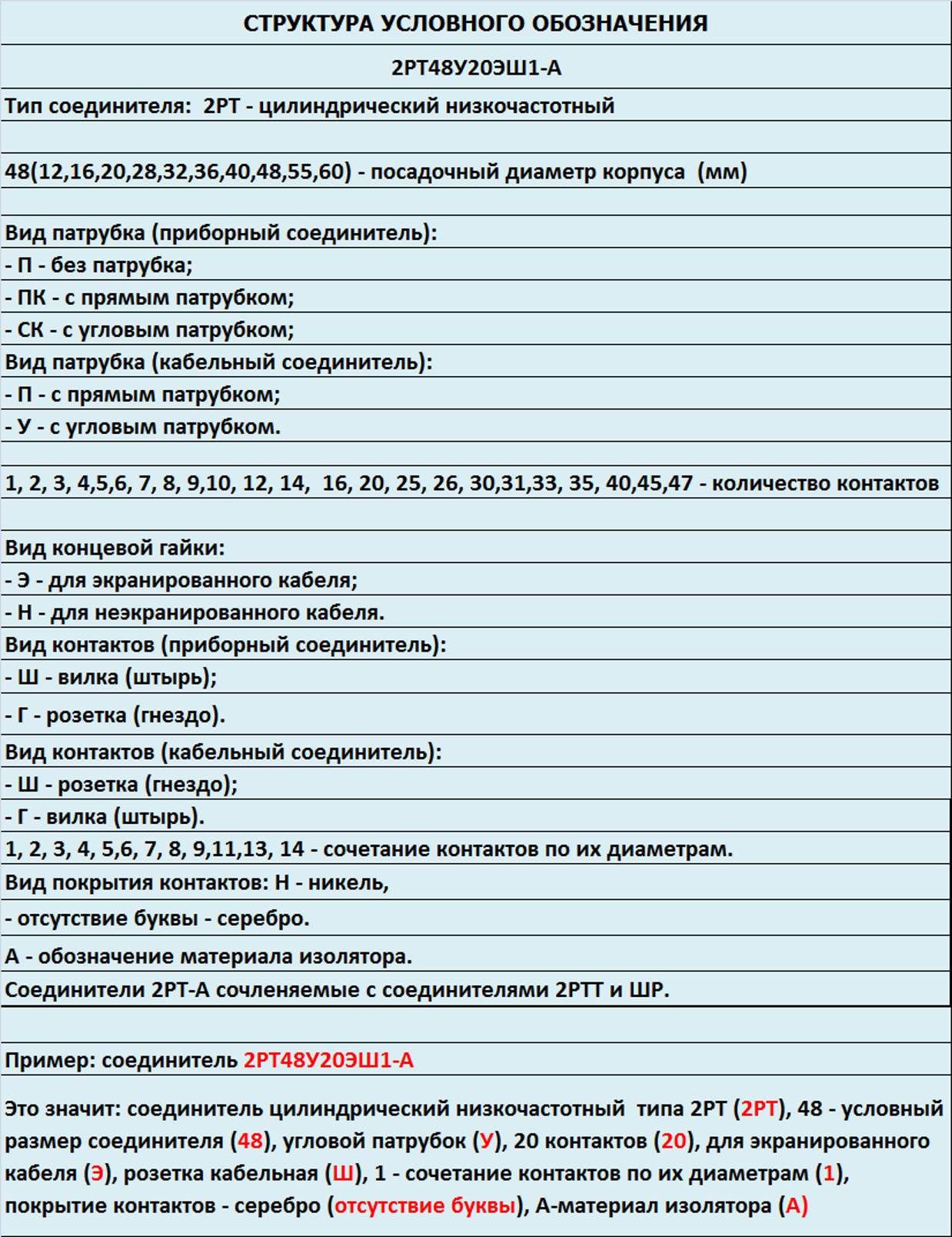

Транслитерация	2RT48P20ESH1-A
Вид упаковки	самоупаковка
Кратность отгрузки	1
Нормы и требования	ГЕ0.364.118ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	2РТ
Условный размер корпуса	48
Количество выводов или контактов	20
Условный номер контактного набора	1 - 16 контактов Ø 1,5 mm; 4 контакта Ø 2,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	2РТ48П20ЭШ1-А
Наличие паспорта - этикетки	нет
Цвет изделия	темно-серый

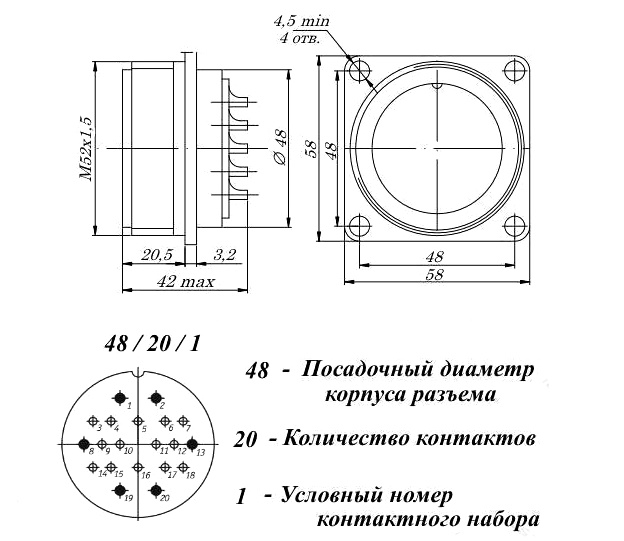

Габаритные размеры LWH	58х58х38 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Гайка патрубка	нет
Тип контактов	штырь
Герметичность	нет
Состояние товара	с хранения

Технические характеристики

Сопротивление контактов не более	2,5 mΩ - для контактов Ø 1,5 mm; 1 mΩ - для контактов Ø 2,5 mm
Номинальное напряжение	700 V
Рабочий ток	10 A - для контактов Ø 1,5 mm; 25 A - для контактов Ø 2,5 mm
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	10000 m/с²
Ускорение при механическом ударе многокр. действия	1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	В - всеклиматическое исполнение
