Скидка на  Конденсаторы электролитические
-20%

WF-14 Вилка на плату 14 контактов, шаг 2.54 mm(арт. ZA-1674)

КИТАЙ
Артикул (ID): ZA-1674
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 226406
На складе 13680 шт
  • Цена от 9.32 ₽
  • 1 шт 10.74 ₽
  • от 10 шт 9.89 ₽
  • от 100 шт 9.32 ₽
Количество
Быстрый заказ

WF-14 Вилка 14 контактов, шаг 2.54 mm - Низковольтный разъем питания WF-14. Ответной частью является кабельная розетка HU-14. Контакты для кабельной розетки поставляются в комплекте. Сечение кабеля - 22-30 AWG (0,05 - 0,33 кв.мм). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование WF-14 Вилка на плату 14 контактов, шаг 2.54 mm
Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 1
Состояние упаковки самоупаковка
Транслитерация WF-14 Plug 14 contacts, pitch 2.54 mm
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов WF
Типономинал / Типоконструкция вилка
Метод сочленения врубной
Количество контактов 14
Вид контактов квадратные
Тип контактов штырь
Размер контактов 0,64х0,64 mm
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 2,54 mm
Количество рядов контактов 1
Контакт извлекаемый нет
Метод монтажа механический в плату
Метод монтажа электрический пайка
Сечение кабеля, AWG 22 - 30
Сечение кабеля, мм² 0,05 - 0,33 mm²
Материал изолятора Нейлон 66, усиленный стекловолокном UL94V-0

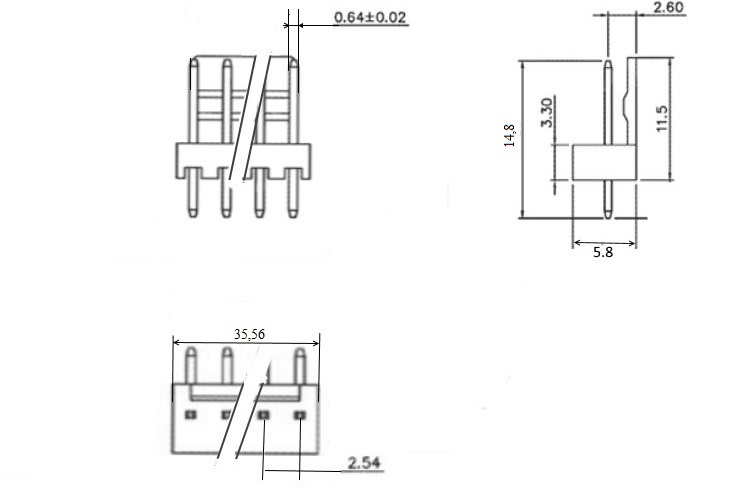

Габаритные размеры L*W*H 35,56х5,8х14,8 mm
Длина изолятора 35,56 mm
Ширина изолятора 5,8 mm
Высота изолятора 14,8 mm
Цвет изолятора белый
Ответная часть разъема HU-14
Конструктивное исполнение хвостовика П - прямой хвостовик
Другие наименования вилка, вилка на плату, штыревой соединитель...
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 3 A
Сопротивление контактов не более 30 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1500 VAC (1min)

Условия эксплуатации

Интервал рабочих температур от -25 до +85 °С
WF-14 Вилка на плату 14 контактов, шаг 2.54 mm   (datasheet)
