Скидка на  Переключатели галетные
-20%

WB-08 (MW-8M) pitch 2.00 mm Вилка на плату 8 контактов, шаг 2.00 mm (арт. ZP-2689)

КИТАЙ
Артикул (ID): ZP-2689
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 384953
На складе 15209 шт
  • Цена от 1.73 ₽
  • 1 шт 2.07 ₽
  • от 10 шт 1.73 ₽
Количество
Быстрый заказ

WB-08 Вилка на плату, шаг 2,00 mm. Разъемы предназначены для подключения питания и управляющих сигналов к внутренним блокам/платам различного электронного оборудования и компьютерной техники. Ответная часть-кабельная розетка MU-8F. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование WB-08 (MW-8M) pitch 2.00 mm Вилка на плату 8 контактов, шаг 2.00 mm
Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 0,39
Состояние упаковки самоупаковка
Транслитерация WB-08 (MW-8M) pitch 2.00 mm Plug on the board 8 contacts, pitch 2.00 mm
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов WB
Типономинал / Типоконструкция вилка
Метод сочленения врубной
Количество контактов 8
Вид контактов квадратные
Тип контактов штырь
Размер контактов 0,5х0,5 mm
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 2 mm
Количество рядов контактов 1
Контакт извлекаемый нет
Метод монтажа механический в плату
Метод монтажа электрический пайка
Сечение кабеля, AWG 24 - 28
Материал изолятора Нейлон 66, усиленный стекловолокном UL94V-0

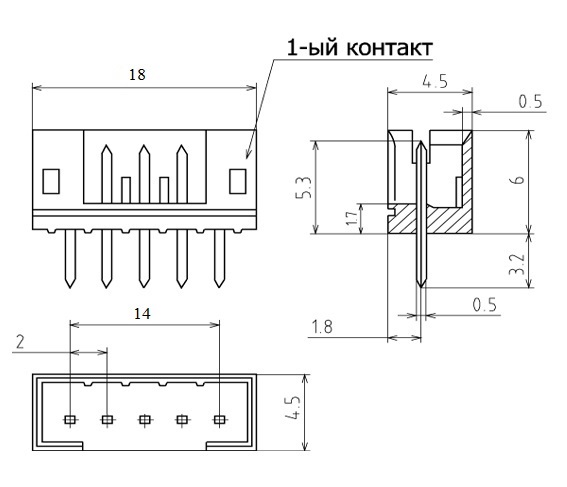

Габаритные размеры L*W*H 18х4,5х9,2 mm
Длина изолятора 18 mm
Ширина изолятора 4,5 mm
Высота изолятора 9,2 mm
Цвет изолятора белый
Ответная часть разъема MU-8F
Конструктивное исполнение хвостовика П - прямой хвостовик
Другие наименования вилка, вилка на плату, штыревой соединитель...
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 36 V
Рабочий ток, max 2 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 800 V

Условия эксплуатации

Интервал рабочих температур от -25 до +85 °С
WB-08 (MW-8M) pitch 2.00 mm Вилка на плату 8 контактов, шаг 2.00 mm   (datasheet)
