Скидка на  Вентиляторы
-20%

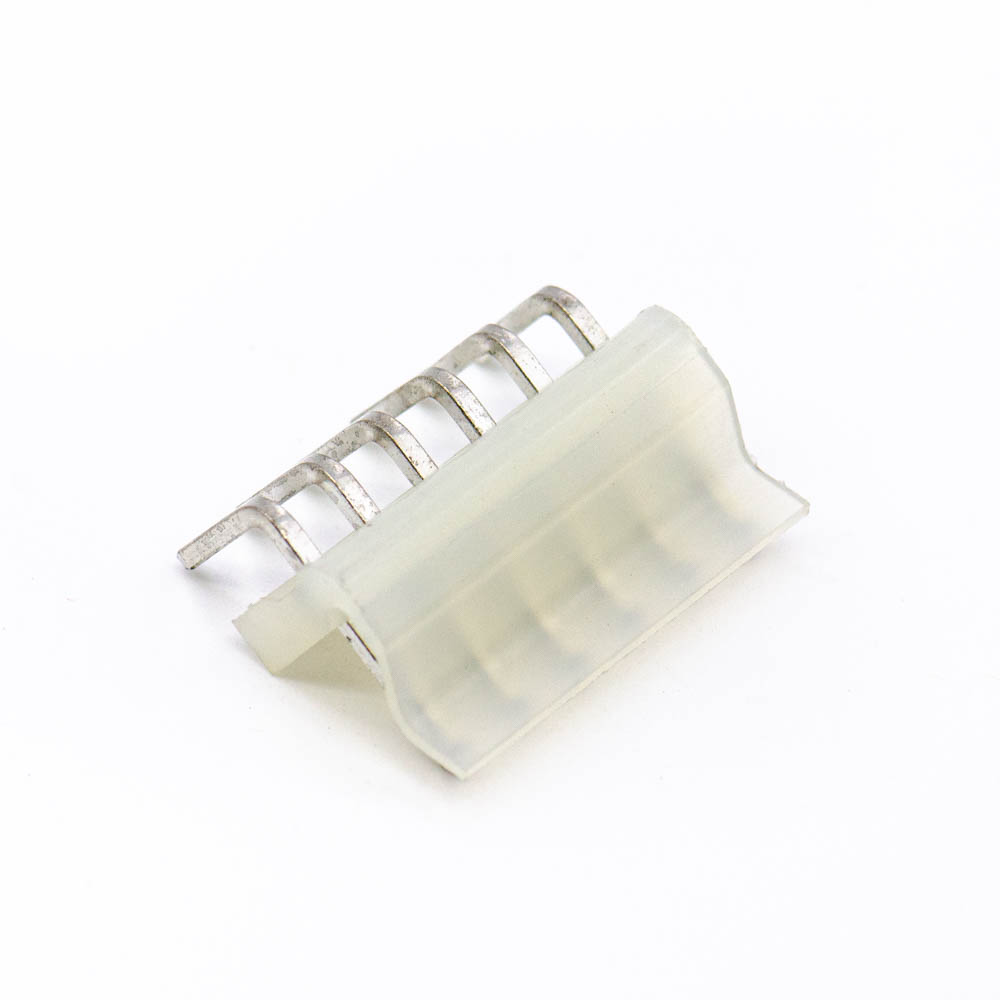

PWL-06R (аналог СНП348-6ВП32В) Вилка на плату 6 контактов, шаг 3,96 mm(арт. SN-8420)

КИТАЙ
Артикул (ID): SN-8420
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 275101
На складе 40 шт
  • Цена от 12 ₽
  • 1 шт 15 ₽
  • от 5 шт 13 ₽
  • от 10 шт 12 ₽
Количество
Быстрый заказ

Низковольтные разъемы питания PWL-06R (аналог СНП348-6ВП32В). Шаг контактов 3,96 mm. Ответной частью является кабельная розетка PHU-06. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование PWL-06R (аналог СНП348-6ВП32В) Вилка на плату 6 контактов, шаг 3,96 mm
Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 3,23
Состояние упаковки самоупаковка
Транслитерация PWL-06R (analog SNP348-6VP32V) Plug on board 6 contacts, pitch 3.96 mm
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов PWL-R
Типономинал / Типоконструкция вилка
Метод сочленения врубной
Количество контактов 6
Вид контактов квадратные
Тип контактов штырь
Размер контактов 1,14х1,14 mm
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 3,96 mm
Количество рядов контактов 1
Контакт извлекаемый нет
Метод монтажа механический в плату
Метод монтажа электрический пайка
Сечение кабеля, AWG 18 - 22
Сечение кабеля, мм² 0,33 - 0,83 mm²
Материал изолятора Нейлон 66, усиленный стекловолокном UL94V-0

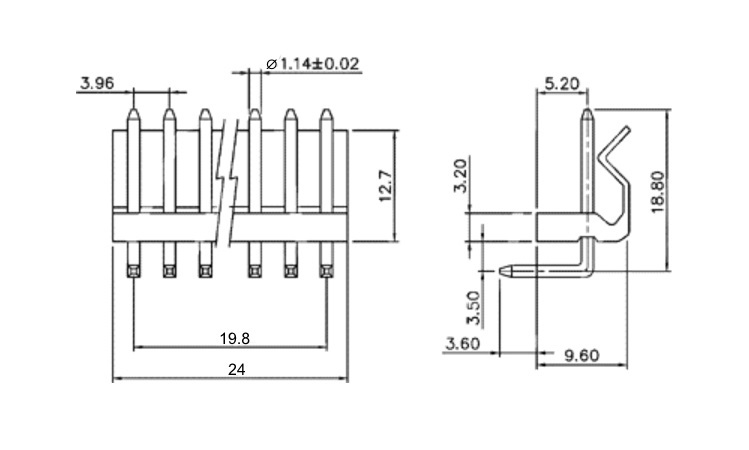

Габаритные размеры L*W*H 24х9,6х18,8 mm
Длина изолятора 24 mm
Ширина изолятора 9,6 mm
Высота изолятора 18,8 mm
Цвет изолятора белый
Ответная часть разъема PHU-06
Конструктивное исполнение хвостовика У - угловой хвостовик
Другие наименования вилка, вилка на плату, штыревой соединитель...
Аналогичные серии DS1072..., СНП348..., VH..., HPB…
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 3 A
Сопротивление контактов не более 2 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1500 VAC (1min)

Условия эксплуатации

Интервал рабочих температур от -25 до +85 °С
PWL-06R (аналог СНП348-6ВП32В) Вилка на плату 6 контактов, шаг 3,96 mm   (datasheet)
