Скидка на  Переключатели галетные
-20%

PWL-03R pitch 3.96 mm Вилка на плату 3 контакта, шаг 3.96 mm(арт. ZP-3246)

КИТАЙ
Артикул (ID): ZP-3246
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 390398
На складе 4562 шт
  • Цена от 3.74 ₽
  • 1 шт 4.48 ₽
  • от 10 шт 3.74 ₽
Количество
Быстрый заказ

Низковольтные разъемы питания PWL-03R. Шаг контактов 3,96 mm. Ответной частью является кабельная розетка PHU-03. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование PWL-03R pitch 3.96 mm Вилка на плату 3 контакта, шаг 3.96 mm
Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 1,26
Состояние упаковки самоупаковка
Транслитерация PWL-03R pitch 3.96 mm Plug 3 contacts, pitch 3.96 mm
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов PWL-R
Типономинал / Типоконструкция вилка
Метод сочленения врубной
Количество контактов 3
Вид контактов квадратные
Тип контактов штырь
Размер контактов 1,14х1,14 mm
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 3,96 mm
Количество рядов контактов 1
Контакт извлекаемый нет
Метод монтажа механический в плату
Метод монтажа электрический пайка
Сечение кабеля, AWG 18 - 22
Сечение кабеля, мм² 0,33 - 0,83 mm²
Материал изолятора Нейлон 66, усиленный стекловолокном UL94V-0

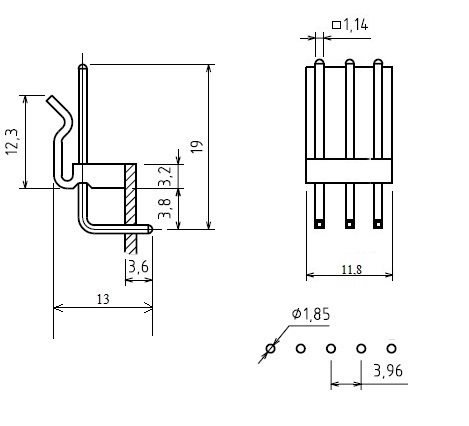

Габаритные размеры L*W*H 11,8х13х19 mm
Длина изолятора 11,8 mm
Ширина изолятора 13 mm
Высота изолятора 19 mm
Цвет изолятора белый
Ответная часть разъема PHU-03
Конструктивное исполнение хвостовика У - угловой хвостовик
Другие наименования вилка, вилка на плату, штыревой соединитель...
Аналогичные серии DS1072..., СНП348..., VH..., HPB…
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 7 A
Сопротивление контактов не более 20 MΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1500 VAC (1min)

Условия эксплуатации

Интервал рабочих температур от -25 до +85 °С
PWL-03R pitch 3.96 mm Вилка на плату 3 контакта, шаг 3.96 mm   (datasheet)
