PWL2-02R pitch 3.96 mm Вилка на плату 2 контакта, шаг 3.96 mm (арт. ZA-1650)

КИТАЙ
Артикул (ID): ZA-1650
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 482784
На складе 8990 шт
  • Цена от
    Включая НДС
     4.06 ₽
  • 1 шт. 4.67 ₽
  • от 10 шт. 4.31 ₽
  • от 100 шт. 4.06 ₽
Количество
Быстрый заказ

Низковольтные разъемы питания PWL2-02R. Шаг контактов 3,96 mm. Ответной частью является кабельная розетка PHU2-02. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 1
Состояние упаковки самоупаковка
Транслитерация PWL2-02R pitch 3.96 mm Plug to PCB 2 contacts, pitch 3.96 mm
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов PWL2-R
Типономинал / Типоконструкция вилка
Метод сочленения врубной
Количество контактов 2
Вид контактов квадратные
Тип контактов штырь
Размер контактов 1,14х1,14 mm
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 3,96 mm
Количество рядов контактов 1
Контакт извлекаемый нет
Метод монтажа механический в плату
Метод монтажа электрический пайка
Сечение кабеля, AWG 18 - 22
Сечение кабеля, мм² 0,33 - 0,83 mm²
Материал изолятора Нейлон 66, усиленный стекловолокном UL94V-0

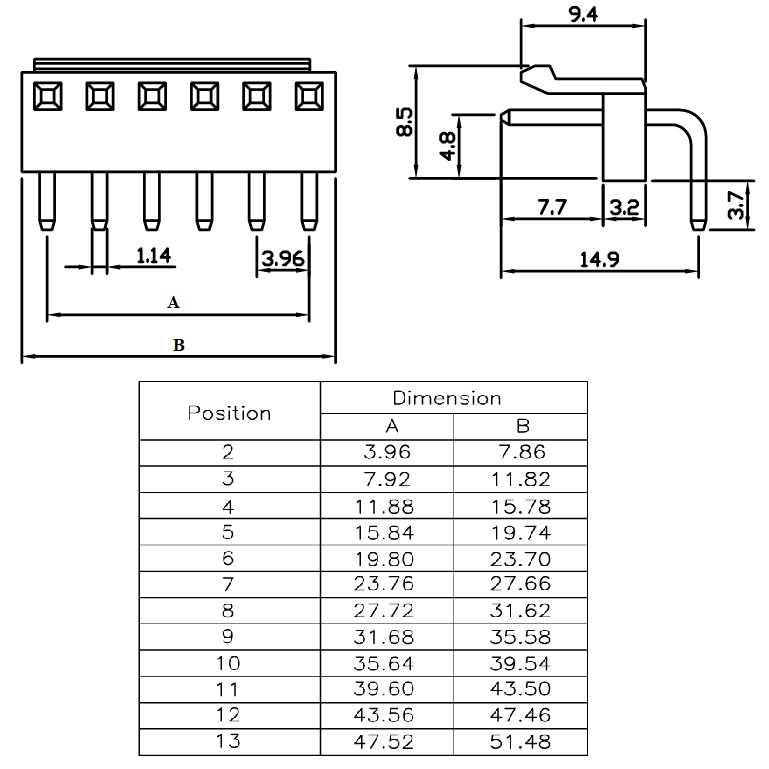

Габаритные размеры L*W*H 7,86х14,9х12,2 mm
Длина изолятора 7,86 mm
Ширина изолятора 14,9 mm
Высота изолятора 12,2 mm
Цвет изолятора белый
Ответная часть разъема PHU2-02
Конструктивное исполнение хвостовика У - угловой хвостовик
Другие наименования вилка, вилка на плату, штыревой соединитель...
Аналогичные серии DS1072..., СНП348..., VH..., HPB…
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 3 A
Сопротивление контактов не более 2 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1500 VAC (1min)

Условия эксплуатации

Интервал рабочих температур от -25 до +85 °С
PWL2-02R pitch 3.96 mm Вилка на плату 2 контакта, шаг 3.96 mm   (datasheet)
