Скидка на  Переключатели галетные
-20%

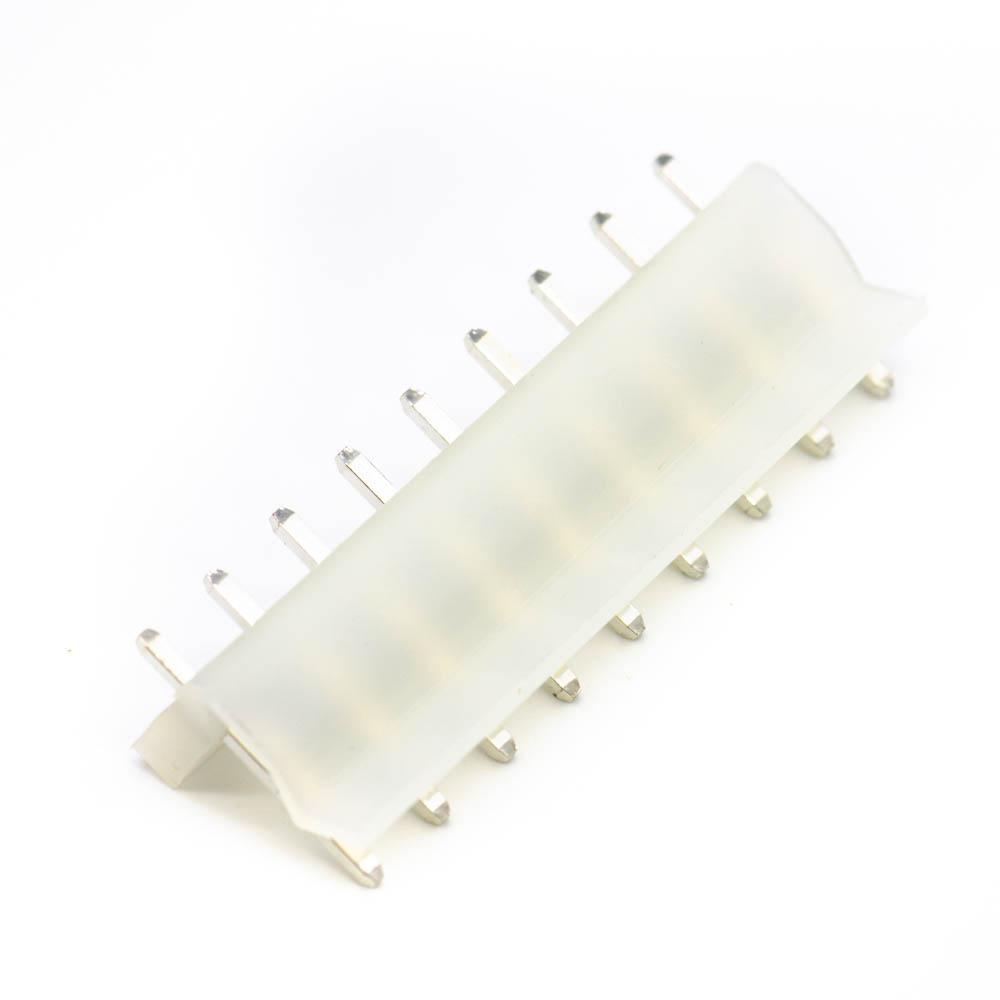

MPW-09 Вилка на плату 9 контактов, шаг 5,08 mm, Ruichi(арт. TN-3382)

КИТАЙ
Артикул (ID): TN-3382
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2015
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 263291
На складе 50 шт
  • Цена от 6 ₽
  • 1 шт 11 ₽
  • от 10 шт 8 ₽
  • от 50 шт 6 ₽
Количество
Быстрый заказ

Вилка MPW-09 - разъем питания. Шаг контактов - 5,08 мм. Ответная часть - кабельная розетка MHU-09. Выполнена в нейлоновом корпусе. Контакты: фосфористая бронза, покрытая оловом. Рабочее напряжение - 250 В, предельный ток - 7 А. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование MPW-09 Вилка на плату 9 контактов, шаг 5,08 mm, Ruichi
Торговая марка RUICHI
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 6
Вид упаковки полиэт. пакет
Состояние упаковки заводская
Транслитерация MPW-09 Plug to PCB 9 contacts, pitch 5.08 mm, Ruichi
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов MPW
Типономинал / Типоконструкция вилка
Метод сочленения врубной
Количество контактов 9
Вид контактов квадратные
Тип контактов штырь
Размер контактов 1,1х1,1 mm
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 5,08 mm
Количество рядов контактов 1
Контакт извлекаемый нет
Метод монтажа механический в плату
Метод монтажа электрический пайка
Сечение кабеля, AWG 18 - 24
Сечение кабеля, мм² 0,2-0,75 mm²
Материал изолятора Нейлон 66, усиленный стекловолокном UL94V-0
Габаритные размеры L*W*H 45,72х9,3х17,5 mm
Длина изолятора 45,72 mm
Ширина изолятора 9,3 mm
Высота изолятора 17,5 mm
Цвет изолятора белый
Ответная часть разъема MHU-09
Конструктивное исполнение хвостовика П - прямой хвостовик
Другие наименования вилка, вилка на плату, штыревой соединитель...
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 7 A
Сопротивление контактов не более 2 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1500 VAC (1min)

Условия эксплуатации

Интервал рабочих температур от -25 до +85 °С
MPW-09 Вилка на плату 9 контактов, шаг 5,08 mm, Ruichi   (datasheet)
