MF-2x10R Вилка на плату 20 контактов, шаг 4,2 mm(арт. ZL-8634)

КИТАЙ
Артикул (ID): ZL-8634
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 327087
На складе 130 шт
  • Цена от 48.84 ₽
  • 1 шт 56.24 ₽
  • от 10 шт 51.8 ₽
  • от 100 шт 48.84 ₽
Количество
Быстрый заказ

MF-2x10R Разъем, шаг 4,2 mm - Разъем питания низковольтный. Разъемы представляют собой коннекторы ручного соединения внутреннего объемного монтажа, соединяют цепи с нагрузкой до 9А и 250В. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование MF-2x10R Вилка на плату 20 контактов, шаг 4,2 mm
Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 6,5
Состояние упаковки самоупаковка
Транслитерация MF-2x10R PCB Plug 20 Contacts, 4.2mm Pitch
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов MF-R
Типономинал / Типоконструкция вилка
Метод сочленения врубной
Количество контактов 20
Вид контактов квадратные
Тип контактов штырь
Размер контактов 1,1х1,1 mm
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 4,2 mm
Количество рядов контактов 2
Шаг между рядами контактов 5,5 mm
Контакт извлекаемый нет
Метод монтажа механический в плату
Метод монтажа электрический пайка
Материал изолятора Нейлон 66, усиленный стекловолокном UL94V-0

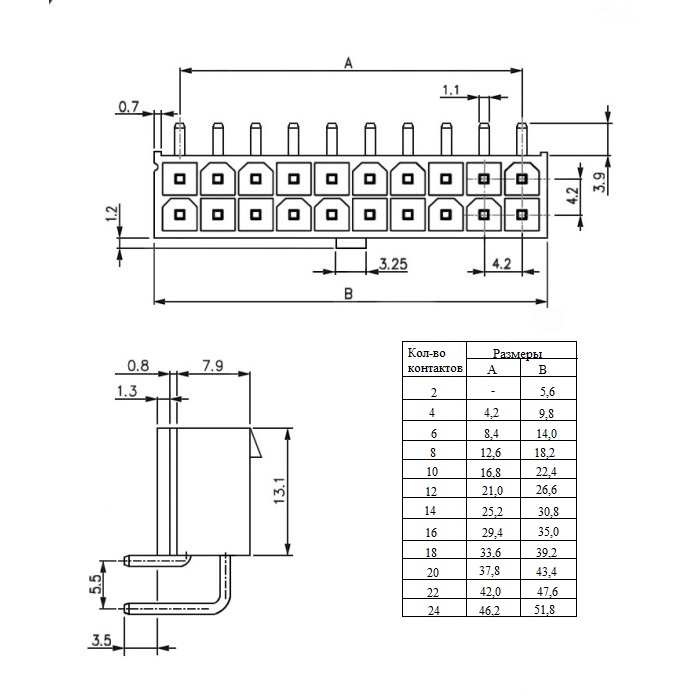

Габаритные размеры L*W*H 43,4х13,5х18,6 mm
Длина изолятора 43,4 mm
Ширина изолятора 13,5 mm
Высота изолятора 18,6 mm
Цвет изолятора белый
Ответная часть разъема MF
Конструктивное исполнение хвостовика У - угловой хвостовик
Другие наименования вилка, вилка на плату, штыревой соединитель...
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 7 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1500 VAC (1min)

Условия эксплуатации

Интервал рабочих температур от -25 до +85 °С
MF-2x10R Вилка на плату 20 контактов, шаг 4,2 mm   (datasheet)
