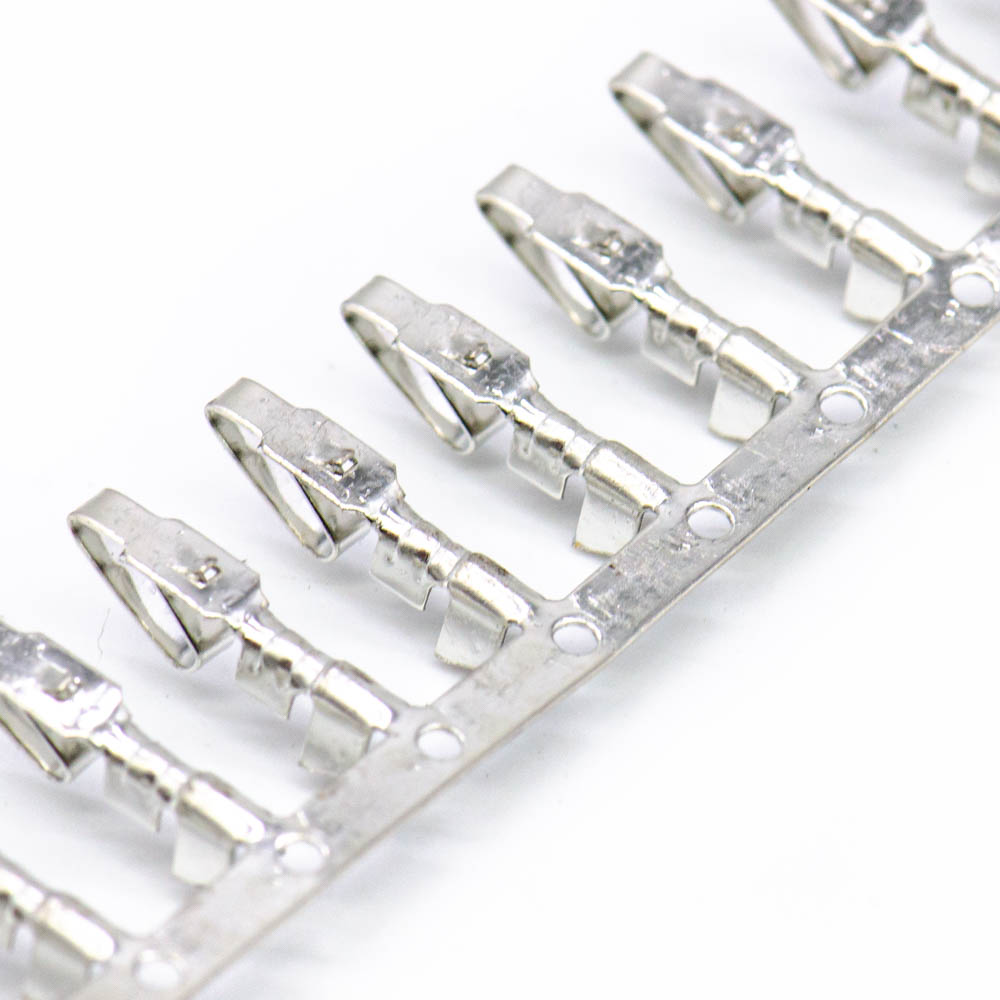

Контакты разъема РHU, шаг 3,96 mm(арт. OP-1227)

КИТАЙ
Артикул (ID): OP-1227
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 238080
На складе 469 шт
  • Цена от 4 ₽
  • 1 шт 5 ₽
  • от 10 шт 5 ₽
  • от 50 шт 5 ₽
  • от 100 шт 4 ₽
Количество
Быстрый заказ

Контакты прямые к низковольтному разъему питания, изготовлены из фосфористой бронзы, покрытой оловом. Разъемы PHU(розетка) PWL(вилка) с шагом 3.96 мм используются для подключения питания к внутренним платам электронного оборудования, выдерживают напряжение до 250 В и ток до 7 А. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Контакты разъема РHU, шаг 3,96 mm
Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 0,33
Состояние упаковки самоупаковка
Транслитерация PHU connector contacts, pitch 3.96 mm
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов PHU
Типономинал / Типоконструкция контакт
Метод сочленения врубной
Вид контактов плоские
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 3,96 mm
Количество рядов контактов 1
Контакт извлекаемый да
Крепление контакта в изоляторе защелка (язычок на контакте)
Метод монтажа механический объемный
Метод монтажа электрический обжим
Сечение кабеля, AWG 18 - 22
Сечение кабеля, мм² 0,33 - 0,8 mm²
Обжимной инструмент Кримпер YAC-4, Кримпер 608-384N...
Габаритные размеры L*W*H 4х5,1х13,7 mm
Длина изолятора 4 mm
Ширина изолятора 5,1 mm
Высота изолятора 13,7 mm
Ответная часть разъема PWL, PWL-R
Конструктивное исполнение хвостовика О - обжимкой
Наличие ориентации шпонки, паз
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 7 A
Сопротивление контактов не более 2 mΩ
Сопротивление изоляции 1000 MΩ

Условия эксплуатации

Интервал рабочих температур от -25 до +85 °С
Контакты разъема РHU, шаг 3,96 mm   (datasheet)
