Скидка на  Соединители
-20%

HU-06 (аналог СНП389-6РО22-1) Розетка на кабель 6 контактов, шаг 2,54 mm(арт. TN-3392)

КИТАЙ
Артикул (ID): TN-3392
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 255151
На складе 438 шт
  • Цена от
    7.00 ₽
    5.60 ₽
  • Скидка -20%
  • 1 шт 5.60 ₽
    7 ₽
Количество
Быстрый заказ

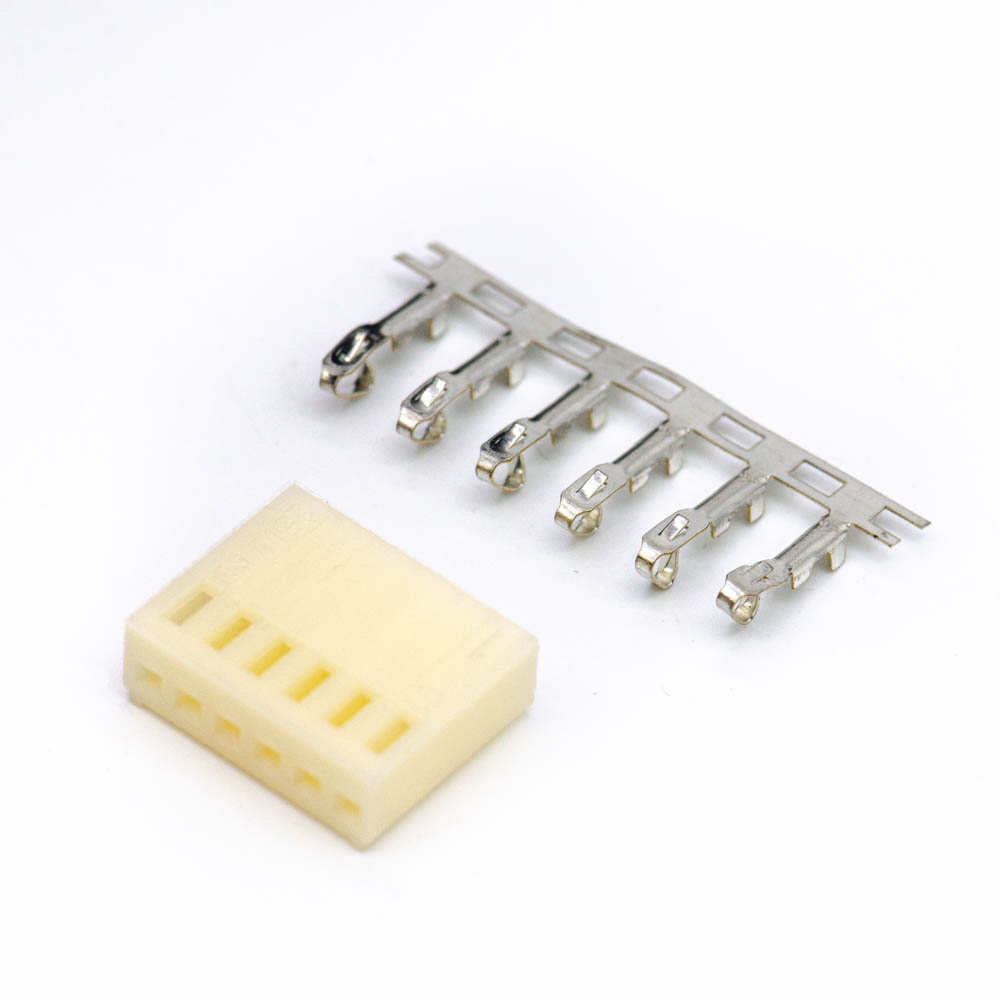

HU-06 (аналог СНП389-6Р022-1) Розетка на кабель с контактами, шаг 2,54 mm – Разъем низковольтного питания. Разъемы HU(розетка) WF(вилка) с шагом 2.54 мм используются для подключения питания к внутренним платам электронного оборудования, выдерживают напряжение до 250В и ток до 7А (АС/DC). Гнездо (розетка) монтируется на кабель и поставляется в комплекте с контактами (отдельно на ленте). Контакты кабельной части монтируются на провод при помощи обжимного инструмента – кримпера. Крепление контакта в корпусе розетке обеспечивается специальным «язычком», который препятствует выпадению контакта, поэтому для демонтажа контактов требуется специальный инструмент. Надежное соединение образуется при помощи фиксирующих защёлок (шпонок), расположенных на корпусах кабельных и платных разъёмов. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование HU-06 (аналог СНП389-6РО22-1) Розетка на кабель 6 контактов, шаг 2,54 mm
Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 0,6
Состояние упаковки самоупаковка
Транслитерация HU-06 (analog SNP389-6RO22-1) Socket on cable 6 contacts, pitch 2.54 mm
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов HU
Типономинал / Типоконструкция розетка
Метод сочленения врубной
Количество контактов 6
Вид контактов плоские
Тип контактов гнездо
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 2,54 mm
Количество рядов контактов 1
Контакт извлекаемый да
Крепление контакта в изоляторе защелка (язычок на контакте)
Метод монтажа механический объемный
Метод монтажа электрический обжим
Сечение кабеля, AWG 18 - 22
Сечение кабеля, мм² 0,33 - 0,8 mm²
Обжимной инструмент Кримпер YAC-4, Кримпер 608-384N...
Материал изолятора Нейлон 66, усиленный стекловолокном UL94V-0

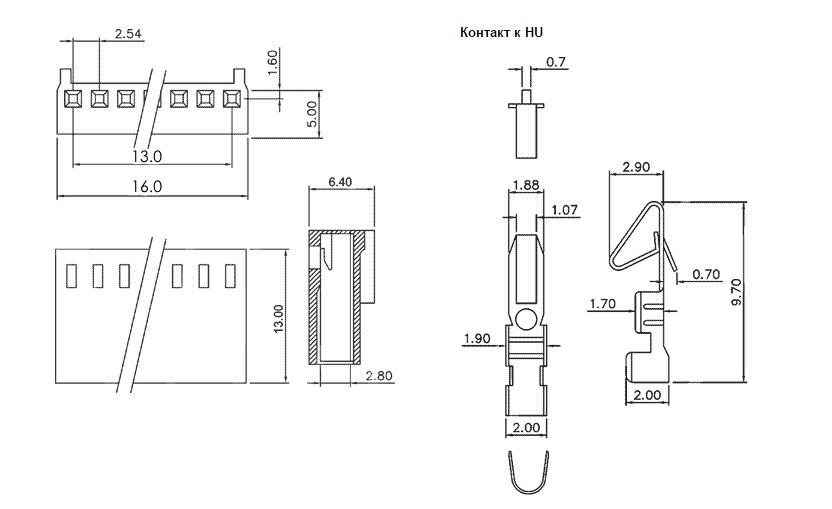

Габаритные размеры L*W*H 16х5х13 mm
Длина изолятора 16 mm
Ширина изолятора 5 mm
Высота изолятора 13 mm
Цвет изолятора белый
Ответная часть разъема WF-06, WF-06R
Конструктивное исполнение хвостовика О - обжимкой
Наличие ориентации шпонки, паз
Другие наименования розетка кабельная, разъем, розетка с контактами...
Аналогичные серии СНП389...
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 7 A
Сопротивление контактов не более 2 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1500 VAC (1min)

Условия эксплуатации

Класс горючести UL94V-0 (1 s)
Интервал рабочих температур от -25 до +85 °С
HU-06 (аналог СНП389-6РО22-1) Розетка на кабель 6 контактов, шаг 2,54 mm   (datasheet)
