HB-12 (MU-12F) pitch 2.0 mm Розетка на кабель 12 контактов, шаг 2.0 mm (арт. ZK-7174)

КИТАЙ
Артикул (ID): ZK-7174
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 490010
На складе 1100 шт
  • Цена от 6.73 ₽
  • 1 шт 7.75 ₽
  • от 10 шт 7.14 ₽
  • от 100 шт 6.73 ₽
Количество
Быстрый заказ

HB-12 (MU-12F) pitch 2.0 mm+Terminal – Разъем низковольтного питания с шагом 2.0 mm. Предназначены для подключения питания и управляющих сигналов к внутренним устройствам. Разъемы бывают одно– или двух рядные с числом контактов от 2 до 25 и шагом 2,00 мм, 2,54 мм, 3,96 мм, 4,2 мм и 5,08 мм. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование HB-12 (MU-12F) pitch 2.0 mm Розетка на кабель 12 контактов, шаг 2.0 mm
Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 0,43
Состояние упаковки самоупаковка
Транслитерация HB-12 (MU-12F) pitch 2.0 mm Socket on cable 12 contacts, pitch 2.0 mm
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов HB
Типономинал / Типоконструкция розетка
Метод сочленения врубной
Количество контактов 12
Вид контактов квадратные
Тип контактов гнездо
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 2 mm
Количество рядов контактов 1
Контакт извлекаемый да
Крепление контакта в изоляторе защелка (язычок на контакте)
Метод монтажа механический объемный
Метод монтажа электрический обжим
Сечение кабеля, AWG 32 - 24
Обжимной инструмент Кримпер YAC-4, Кримпер 608-384N...
Материал изолятора PA66(UL94V-0/V-2)

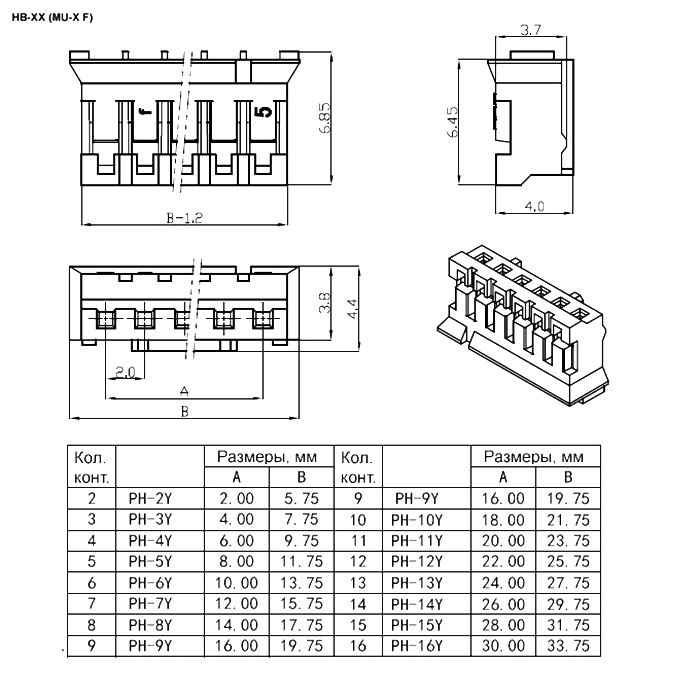

Габаритные размеры L*W*H 25,75х4,4х6,85 mm
Длина изолятора 25,75 mm
Ширина изолятора 4,4 mm
Высота изолятора 6,85 mm
Цвет изолятора белый
Конструктивное исполнение хвостовика О - обжимкой
Наличие ориентации шпонки, паз
Другие наименования розетка кабельная, разъем, розетка с контактами...
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 30 V
Рабочий ток, max 2 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 800 V

Условия эксплуатации

Класс горючести UL94V-0 (1 s)
Интервал рабочих температур от -25 до +85 °С
HB-12 (MU-12F) pitch 2.0 mm Розетка на кабель 12 контактов, шаг 2.0 mm   (datasheet)
