Скидка на Керамика техническая
-20%

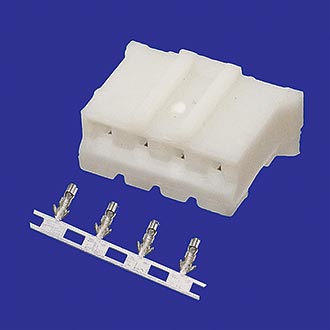

HB-04 (MU-4F) pitch 2.0 mm+Terminal Розетка на кабель 4 контакта, шаг 2.0 mm (арт. ZL-5127)

КИТАЙ
Артикул (ID): ZL-5127
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 490878
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

HB-04 (MU-4F) pitch 2.0 mm+Terminal – Разъем низковольтного питания с шагом 2.0 mm. Предназначены для подключения питания и управляющих сигналов к внутренним устройствам. Разъемы бывают одно– или двух рядные с числом контактов от 2 до 25 и шагом 2,00 мм, 2,54 мм, 3,96 мм, 4,2 мм и 5,08 мм. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 0,32
Состояние упаковки самоупаковка
Транслитерация HB-04 (MU-4F) pitch 2.0 mm+Terminal Socket on cable 4 contacts, pitch 2.0 mm
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов HB
Типономинал / Типоконструкция розетка
Метод сочленения врубной
Количество контактов 4
Вид контактов квадратные
Тип контактов гнездо
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 2 mm
Количество рядов контактов 1
Контакт извлекаемый да
Крепление контакта в изоляторе защелка (язычок на контакте)
Метод монтажа механический объемный
Метод монтажа электрический обжим
Сечение кабеля, AWG 32 - 24
Обжимной инструмент Кримпер YAC-4, Кримпер 608-384N...
Материал изолятора PA66(UL94V-0/V-2)

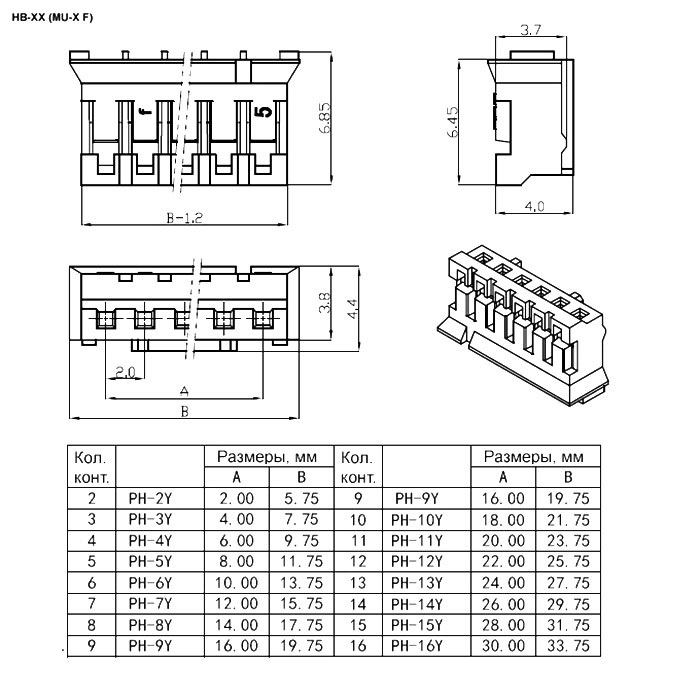

Габаритные размеры L*W*H 9,75х4,4х6,45 mm
Длина изолятора 9,75 mm
Ширина изолятора 4,4 mm
Высота изолятора 6,45 mm
Цвет изолятора белый
Конструктивное исполнение хвостовика О - обжимкой
Наличие ориентации шпонки, паз
Другие наименования розетка кабельная, разъем, розетка с контактами...
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 30 V
Рабочий ток, max 2 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 800 V

Условия эксплуатации

Класс горючести UL94V-0 (1 s)
Интервал рабочих температур от -25 до +85 °С
HB-04 (MU-4F) pitch 2.0 mm+Terminal Розетка на кабель 4 контакта, шаг 2.0 mm   (datasheet)
