Скидка на  Переключатели галетные
-20%

СНП34С-69/132х12,5В-21-В Вилка прямая, врубная..(арт. KP-2487)

Эчмиадзинский завод «Растр», Эчмиадзин; 150 V; 2 A; в плату; " 1" - ОТК; П - прямой хвостовик; бР0.364.106ТУ
СССР
Артикул (ID): KP-2487
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1986
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ бР0.364.106ТУ
Подробная документация
Аналоги и альтернативы
ID: 411326
На складе 1 шт
  • Цена от 275 ₽
  • 1 шт 275 ₽
Количество
Быстрый заказ

СНП34С-69/132х12,5В-21-В Вилка прямая – соединитель электрический низкочастотный прямоугольный малогабаритный для печатного монтажа врубного сочленения. Структура условного обозначения: СНП34С – тип соединителя, покрытие контактов серебро; 69 – количество контактов; 132х12,5 условный размер; В – вилка (штырь); 21 – конструктивное разновидность (прямая вилка с прямым контактом); В – всеклиматическое исполнение. Метод монтажа: пайка и накрутка одновременно. Используется для соединения и разъединения электрических цепей  в различных видах электро- и радиоаппаратуры специального и общего назначения. Предназначены для соединения электрических цепей постоянного, переменного с частотой до 3 МГц и импульсного токов при напряжении до 150 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СНП34С-69/132х12,5В-21-В Вилка прямая, врубная..
Торговая марка Эчмиадзинский завод «Растр», Эчмиадзин
Страна изготовления СССР
Нормы и требования бР0.364.106 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 20,84
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация СНП34С-90/132х12,5В-21-В Вилка прямая, врубная
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей СНП34С
Типономинал / Типоконструкция вилка
Количество контактов 69
Диаметр контактов 0,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 2,5 mm
Шаг контактов в ряду 5,0 mm
Количество рядов контактов 3
Материал изолятора пластик
Цвет изолятора черный
Габаритные размеры L*W*H 132х12,5х32 mm
Длина изолятора 132 mm
Ширина изолятора 12,5 mm
Высота изолятора 15 mm
Цвет изолятора черный
Конструктивное исполнение хвостовика П - прямой хвостовик
Метод монтажа механический в плату
Метод монтажа электрический пайка и накрутка одновременно
Вид контактов круглые
Тип контактов штырь
Установочные размеры 125 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,7 mm
Наличие ловителей нет ловителей
Наличие замка для фиксации нет замка
Метод сочленения врубной
Типоконструкция блочная
Наличие ориентации выступ, паз
Фактическая маркировка СНП34С-69В-В

Технические характеристики

Рабочее напряжение, max 150 V
Рабочий ток, max 2 A
Сопротивление контактов не более 1,5 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-2000 Hz
- амплитуда ускорения 10 g

Условия эксплуатации

Интервал рабочих температур от -60 до +70°C
Атмосферное давление 1,33х10-10(1-10-12) Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Минимальная наработка 12000 час.
Ресурс 500 сочленений-расчленений
СНП34С-69/132х12,5В-21-В Вилка прямая, врубная..   (datasheet)

Полные аналоги

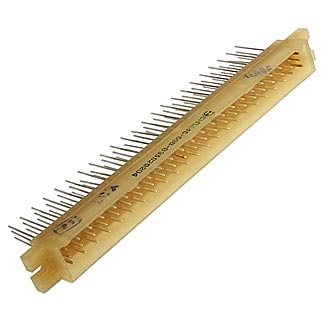

СНП34С-69/132х12,5В-21-В Вилка прямая, врубная.,, фото
