Скидка на  Резисторы подстроечные
-20%

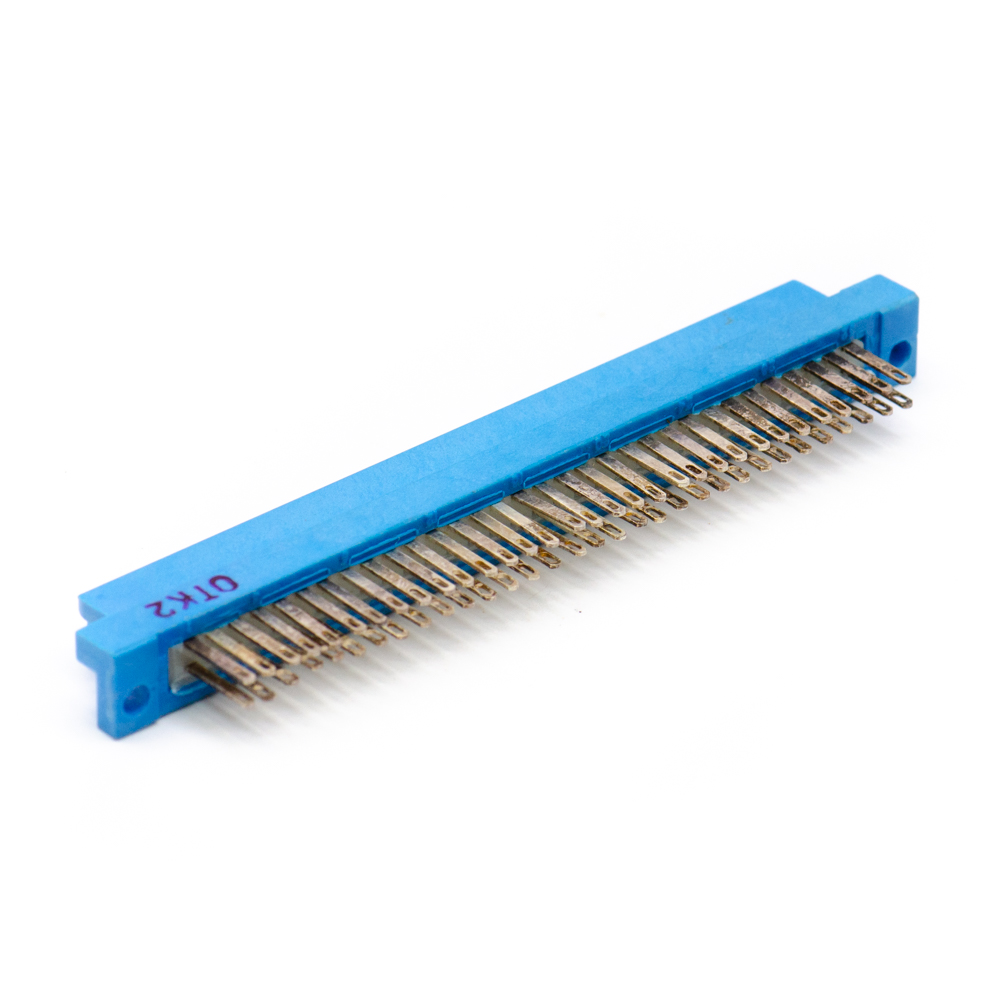

СНО63-64/95х9Р-24-2 Розетка прямая, врубная, Ке0.364.043ТУ(арт. TB-8825)

ОАО «Каскад», г. Черкесск; 250 V; 1 A; объемный монтаж; " 1" - ОТК; П - прямой хвостовик; Ке0.364.043ТУ
СССР
Артикул (ID): TB-8825
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1988
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ Ке0.364.043ТУ
Подробная документация
Аналоги и альтернативы
ID: 531783
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

СНО63-64/95х9Р-24-2 Розетка прямая – соединитель электрический низкочастотный прямоугольный малогабаритный для объемного монтажа врубного сочленения. Структура условного обозначения: СНО – тип соединителя; 63 – порядковый номер разработки; 64 – количество контактов; 95х9 условный размер корпуса (длина х ширина); Р – розетка (гнездо); 24 – конструктивное разновидность (розетка объемного монтажа); 2 – покрытие контактор (серебро) Соединители СНО63 предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 250В, 400В, 1000В (в зависимости от контактности) и силе тока до 2А. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СНО63-64/95х9Р-24-2 Розетка прямая, врубная, Ке0.364.043ТУ
Торговая марка ОАО «Каскад», г. Черкесск
Страна изготовления СССР
Нормы и требования Ке0.364.043ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 12
Состояние упаковки самоупаковка
Транслитерация SNO63-64/95x9R-24-2 Socket, straight, plug-in
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей СНО63
Типономинал / Типоконструкция розетка
Количество контактов 64
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 2,5 mm
Шаг контактов в ряду 2,5 mm
Количество рядов контактов 2
Материал изолятора пластик
Цвет изолятора синий

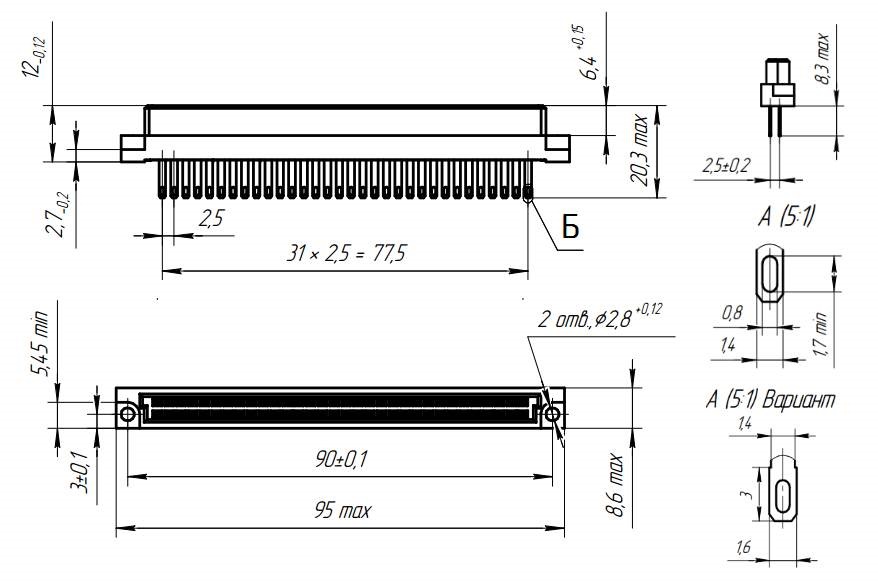

Габаритные размеры L*W*H 95х8,6х20,3 mm
Длина изолятора 95 mm
Ширина изолятора 8,6 mm
Высота изолятора 12 mm
Цвет изолятора синий
Конструктивное исполнение хвостовика П - прямой хвостовик
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Вид контактов плоские
Тип контактов гнездо
Установочные размеры 90 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,8 mm
Наличие ловителей нет ловителей
Наличие замка для фиксации нет замка
Метод сочленения врубной
Типоконструкция блочная
Наличие ориентации выступ
Фактическая маркировка СНО63-64/95*9Р-24-2

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 1 A
Сопротивление контактов не более 15 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-80 Hz
- амплитуда ускорения 50 g

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Атмосферное давление 1,3х10⁻⁴ Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Минимальная наработка 10 000 час.
Ресурс 500 сочленений-расчленений
СНО63-64/95х9Р-24-2 Розетка прямая, врубная, Ке0.364.043ТУ   (datasheet)

Полные аналоги

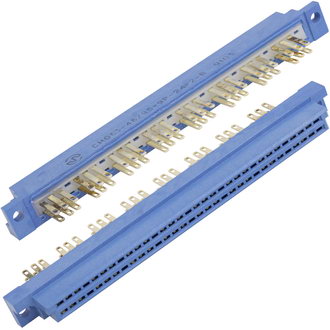

СНО63-48/95х9Р-24-2-В Розетка прямая, врубная, фото
Артикул (ID): ZA-2038
СНО63-48/95х9Р-24-2-В Розетка прямая, врубная
  • 72.35 ₽ 1 шт.
СНО63-48/95х9Р-24-2-В Розетка прямая, врубная., фото
Артикул (ID): ZA-2039
СНО63-48/95х9Р-24-2-В Розетка прямая, врубная.
