Скидка на  Переключатели галетные
-20%

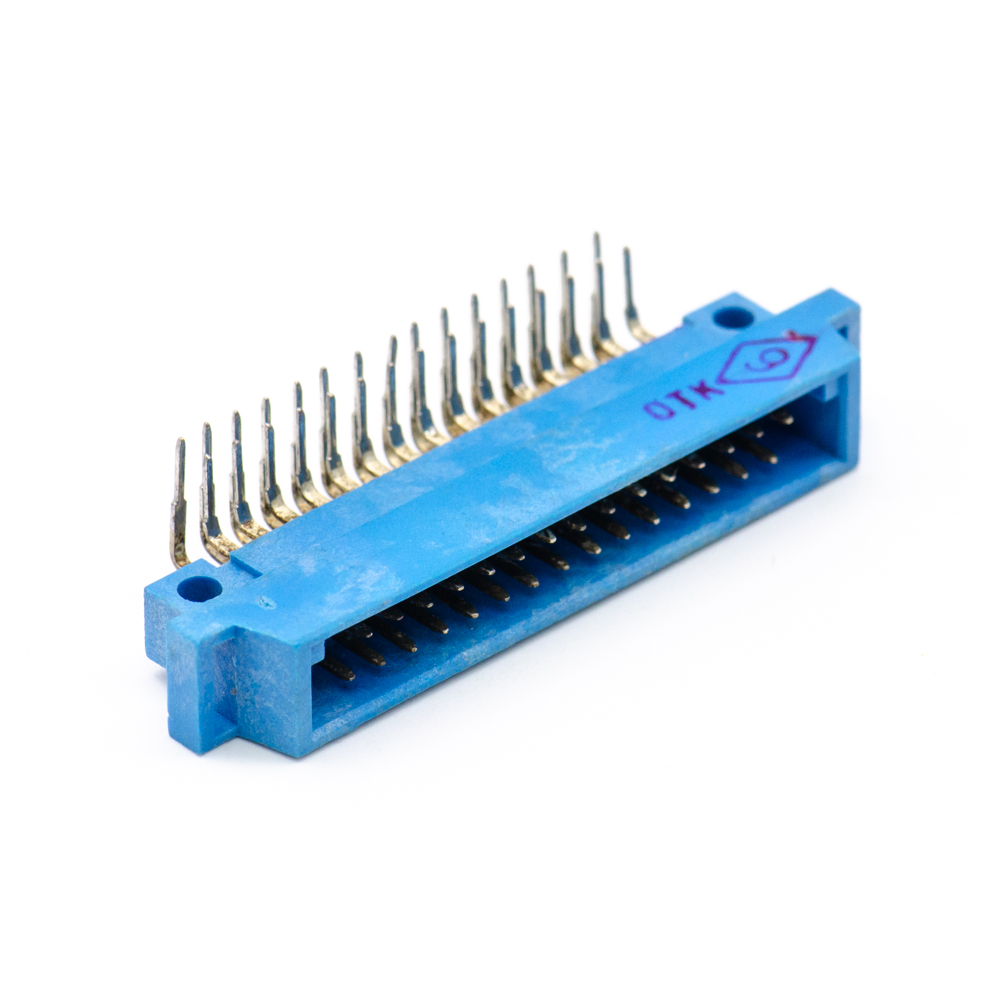

СНО51-30/56х9В-23-В Вилка угловая, врубная, Ag, бР0.364.006 ТУ(арт. TB-8824)

ОАО «Каскад», г. Черкесск; 150 V; 1 A; в плату; " 5" - ВП, ПЗ; У - угловой хвостовик; бР0.364.006 ТУ
СССР
Артикул (ID): TB-8824
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1989
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ бР0.364.006 ТУ
Подробная документация
ID: 531782
На складе 3 шт
  • Цена от 115 ₽
  • 1 шт 115 ₽
Количество
Быстрый заказ

СНО51-30/56х9В-23-В Вилка угловая – соединитель электрический низкочастотный прямоугольный малогабаритный для печатного монтажа врубного сочленения. Структура условного обозначения: СН0 – тип соединителя; 51 – порядковый номер разработки, покрытие контактов золото, сплав золота; 30 – количество контактов; 56х9 условный размер; В – вилка (штырь); 23 – конструктивное разновидность (хвостовик вилки для углового монтажа в отверстие печатной платы и с фиксацией); В – всеклиматическое исполнение. Предназначены для работы в цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов с напряжением 250 В и током нагрузки до 2А. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СНО51-30/56х9В-23-В Вилка угловая, врубная, Ag, бР0.364.006 ТУ
Торговая марка ОАО «Каскад», г. Черкесск
Страна изготовления СССР
Нормы и требования бР0.364.006 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 15
Состояние упаковки самоупаковка
Транслитерация SNO51-30/56x9V-23-V Angle plug, cut-in, Au, BR0.364.006 TU
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей СНО51
Типономинал / Типоконструкция вилка
Количество контактов 30
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 2,5 mm
Шаг контактов в ряду 2,5 mm
Количество рядов контактов 2
Материал изолятора пластик
Цвет изолятора синий

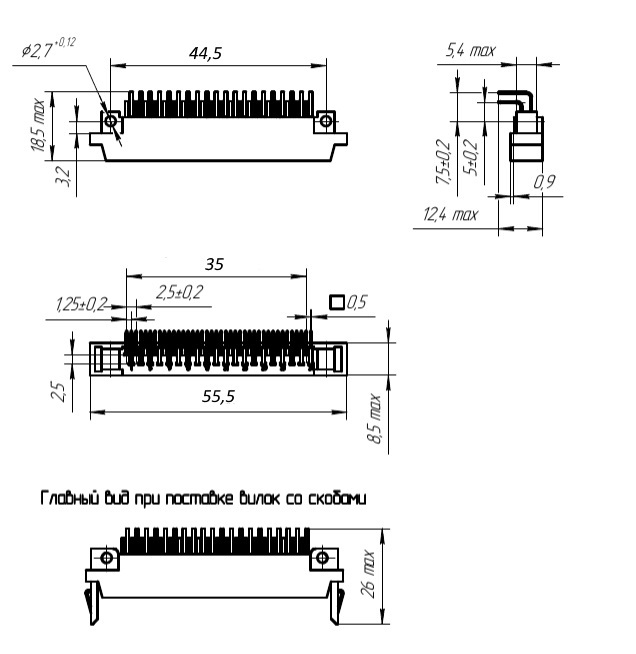

Габаритные размеры L*W*H 55,5х12,4х18,5 mm
Длина изолятора 55,5 mm
Ширина изолятора 8,5 mm
Высота изолятора 13,1 mm
Цвет изолятора синий
Конструктивное исполнение хвостовика У - угловой хвостовик
Метод монтажа механический в плату
Метод монтажа электрический пайка
Вид контактов плоские
Тип контактов штырь
Установочные размеры 44,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,7 mm
Наличие ловителей нет ловителей
Наличие замка для фиксации нет замка
Метод сочленения врубной
Типоконструкция блочная
Наличие ориентации выступ
Фактическая маркировка СНО51-30-23-В

Технические характеристики

Рабочее напряжение, max 150 V
Рабочий ток, max 1 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
- диапазон частот 1-500 Hz
- амплитуда ускорения 40 g

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Атмосферное давление 1,3х10⁻⁴ Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Минимальная наработка 10 000 час.
Ресурс 500 сочленений-расчленений
СНО51-30/56х9В-23-В Вилка угловая, врубная, Ag, бР0.364.006 ТУ   (datasheet)
