Скидка на  Переключатели перекидные (Тумблеры)
-20%

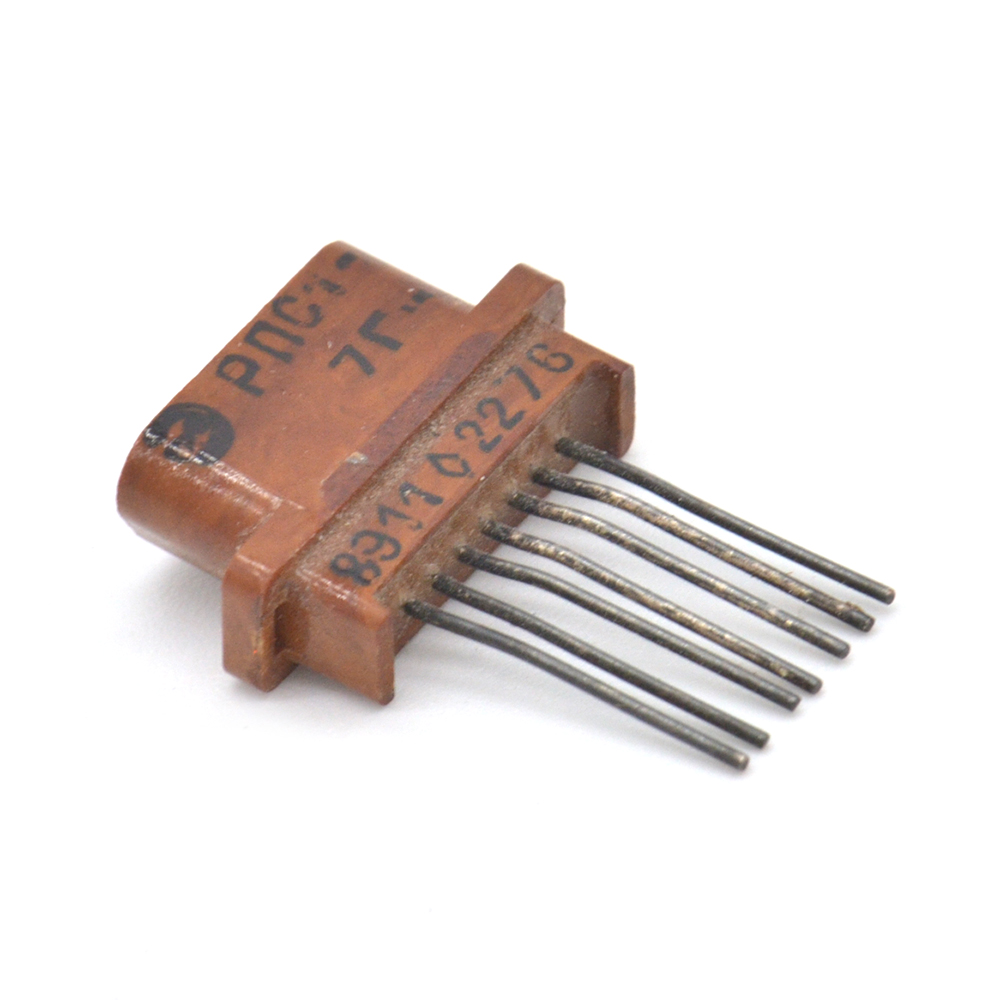

РПС1-7Г Розетка врубная карболит, Au(арт. OP-1037)

ПО " Коннектор" , Харьков; " 5" - ВП, ПЗ; ОЮ0.364.044ТУ
СССР
Артикул (ID): OP-1037
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1989-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЮ0.364.044ТУ
Подробная документация
ID: 233482
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

РПС1-7Г Розетка врубная карболит - низкочастотный прямоугольный соединитель для внутреннего монтажа. Структура условного обозначения: РПС1 – тип соединителя; 7 – количество контактов; Г – часть соединителя (розетка); отсутствие буквы «С» - покрытие контактов – золото. Соединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Фиксация сочлененного положения обеспечивается устройством потребителя. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РПС1-7Г Розетка врубная карболит, Au
Торговая марка ПО "Коннектор", Харьков
Страна изготовления СССР
Нормы и требования ОЮ0.364.044ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 0,9
Состояние упаковки самоупаковка
Транслитерация RPS1-7G Socket cut-in carbolite, Au
Наличие паспорта - этикетки есть

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РПС1
Типономинал / Типоконструкция розетка
Количество контактов 7
Диаметр контактов 0,6 mm
Материал контактов латунь
Покрытие контактов Au (золото)
Шаг контактов в ряду 1,3 mm
Количество рядов контактов 1
Материал изолятора карболит
Цвет изделия коричневый

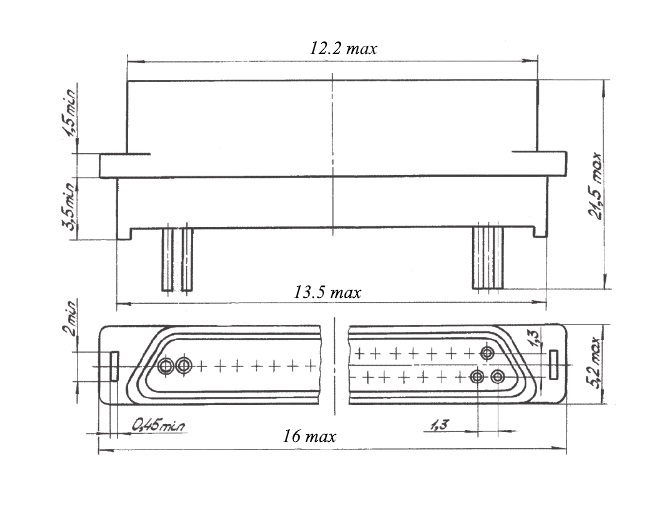

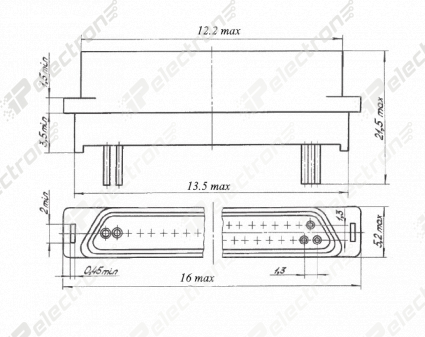

Габаритные размеры L*W*H 16х5,2х21,5 mm
Длина изолятора 16 mm
Ширина изолятора 5,2 mm
Высота изолятора 10,5 mm
Метод сочленения врубной
Взаимосочленение РПС1-7Ш Вилка
Конструктивное исполнение хвостовика контакты под пайку
Длина контактов хвостовика 11,5 mm
Метод монтажа механический объемный монтаж; в плату
Метод монтажа электрический пайка
Установочные размеры 13,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2 отверстия (2х0,45 mm)
Вид контактов круглые
Тип контактов гнездо
Наличие ориентации трапецевидная форма изолятора
Фактическая маркировка РПС1-7Г

Технические характеристики

Рабочее напряжение, max 100 V
Рабочий ток на контакт 1 A
Максимальный ток на контакт, не более 2 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 40 g

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Атмосферное давление 1,3х10⁻⁴ Pa
Климатическое исполнениеi УХЛ
Ресурс 250 сочленений-расчленений
Минимальная наработка 10 000 час.
Минимальный срок сохраняемости, лет 25
РПС1-7Г Розетка врубная карболит, Au   (datasheet)
