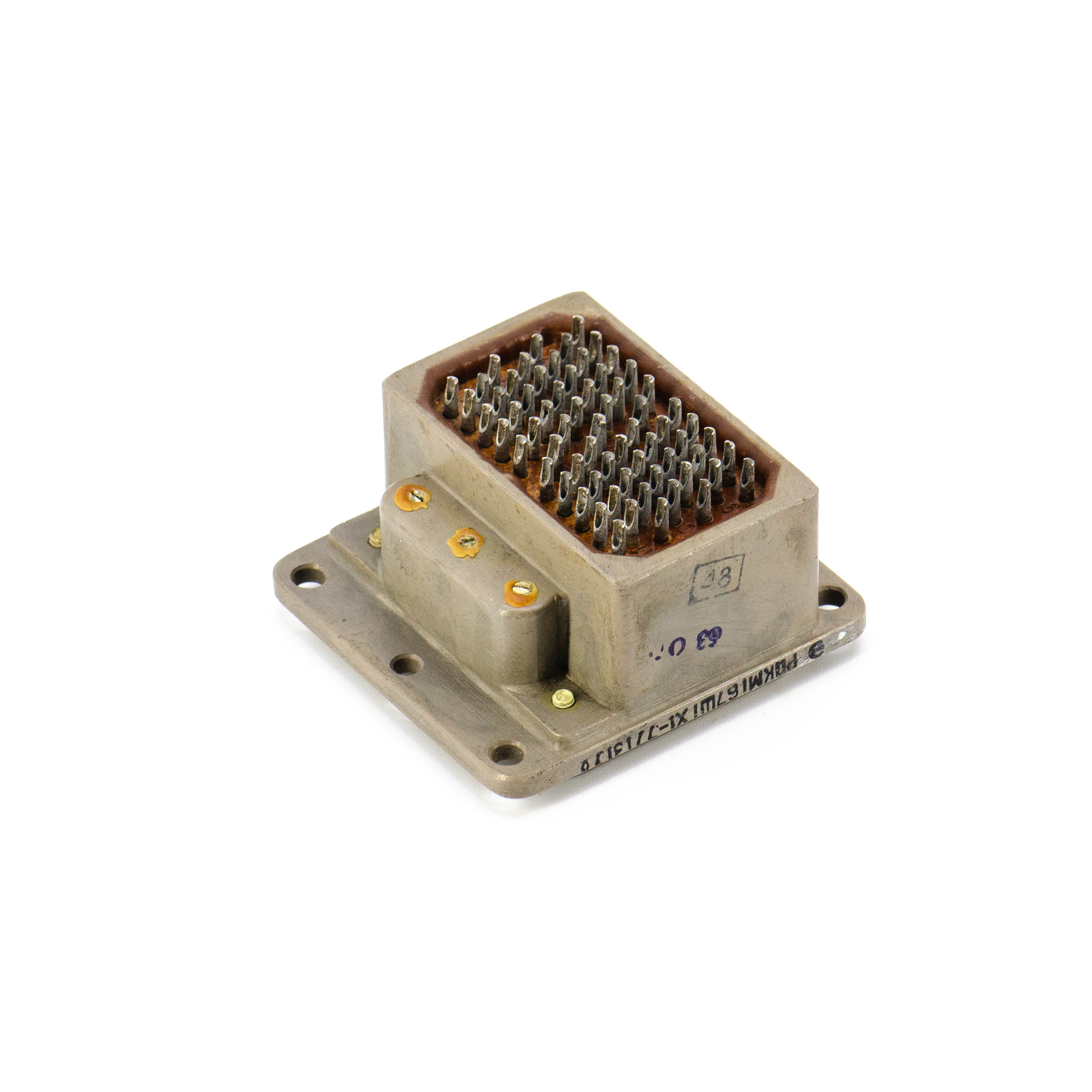

РПКМ1-67Ш1 Вилка врубная карболит(арт. KP-9083)

ПО " Коннектор" , Харьков; 100 - 350 V; 6 A; объемный монтаж; " 5" - ВП, ПЗ; АВО.364.040ТУ
СССР
Артикул (ID): KP-9083
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1978
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ АВО.364.040ТУ
Подробная документация
ID: 497283
На складе 1 шт
  • Цена от 1250 ₽
  • 1 шт 1250 ₽
Количество
Быстрый заказ

РПКМ1-67Ш1-В Вилка врубная карболит. Структура условного обозначения: РПКМ1 -одинарный соединитель с серебрёными контактами; 67 – количество контактов; Ш – вилка (штырь); 1 – конструктивное исполнение (вилка без кожуха); В – всеклиматическое исполнение. Соединители применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РПКМ1-67Ш1 Вилка врубная карболит
Торговая марка ПО "Коннектор", Харьков
Страна изготовления СССР
Нормы и требования АВО.364.040ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 69
Состояние упаковки самоупаковка
Транслитерация RPKM1-67SH1 Carbolite plug
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РПКМ1
Типономинал / Типоконструкция вилка
Контакты HЧ (низкочастотные)
Количество контактов НЧ 67
Диаметр контактов 1 mm; 1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Тип контактов штырь
Шаг между рядами контактов 3,3 mm
Количество рядов контактов 7
Наличие замка для фиксации нет замка
Наличие ловителей втулка
Материал изолятора карболит
Цвет изделия серый
Габаритные размеры L*W*H 51x48x28 mm
Длина изолятора 51 mm
Ширина изолятора 48 mm
Высота изолятора 22 mm
Конструктивное исполнение хвостовика контакты под пайку
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 44 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения врубной
Наличие ориентации втулки
Наличие кожуха нет кожуха
Фактическая маркировка РПКМ1-67Ш1

Технические характеристики

Рабочее напряжение, max 100 - 350 V
Рабочий ток, max 6 A
Сопротивление контактов не более 2,5 mΩ - для Ø 1,5 mm; 5,0 mΩ - для Ø 1,0 mm
Сопротивление изоляции 5000 MΩ
- диапазон частот 5-2500 Hz
- амплитуда ускорения 15 g

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Атмосферное давление 1,3х10⁻⁴ Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Минимальный срок сохраняемости, лет 20
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
РПКМ1-67Ш1 Вилка врубная карболит   (datasheet)
