РП15-23ГФ Розетка с фиксатором, карболит. (арт. ZX-2095)

АО «Нур»; 400 V; 5 A; " 1" - ОТК; нет кожуха; ГЕО.364.160ТУ
РОССИЯ
Артикул (ID): ZX-2095
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ ГЕО.364.160ТУ
Подробная документация
Аналоги и альтернативы
ID: 492445
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

РП15-23ГФ Розетка с фиксатором - электрический низкочастотный прямоугольный малогабаритный соединитель для внутреннего монтажа. Структура условного обозначения: РП15 - тип соединителя, 23 - количество (низкочастотные) контактов, Г - розетка, Ф – наличие фиксатора, климатическое исполнение - УХЛ. Соединители РП15 применяются для соединения и разъединения низкочастотных и радиочастотных электрических цепей в электронной аппаратуре специального назначения. Предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов при напряжении до 400 В и в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АО «Нур»
Страна изготовления СССР
Нормы и требования ГЕО.364.160ТУ
Дата изготовленияi не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 14,22
Состояние упаковки самоупаковка
Транслитерация RP15-23GF Socket with lock, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП15
Типономинал / Типоконструкция розетка
Количество контактов 23
Вид контактов круглые
Диаметр контактов 1 mm
Материал контактов латунь
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 3
Наличие и количество ВЧ контактов нет
Наличие фиксатора есть
Наличие замка для фиксации нет замка
Наличие кожуха нет кожуха
Материал кожуха нет кожуха
Цвет кожуха нет кожуха
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 43,8 mm
Ширина изолятора 15,3 mm
Высота изолятора 15,9 mm

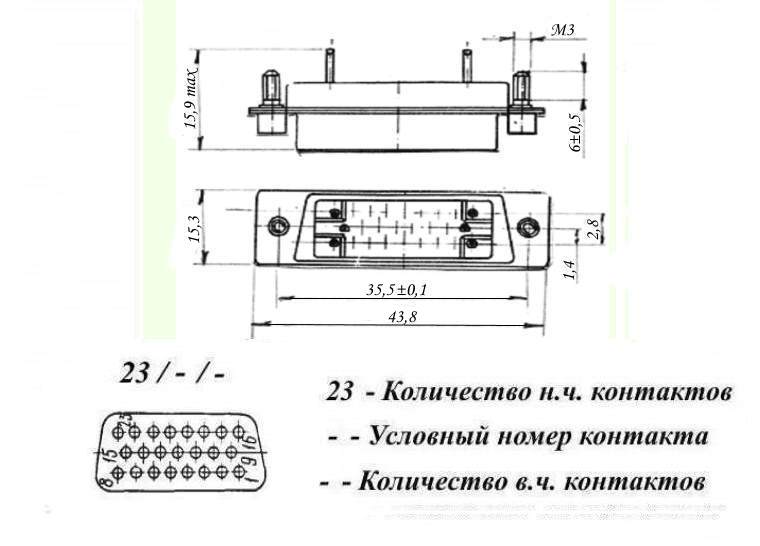

Габаритные размеры L*W*H 43,8х15,3х15,9 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Установочные размеры 35,5 mm расстояние между монтажными отверстиями
Метод сочленения врубной
Взаимосочленение РП15-23ШВ
Состояние товара с хранения

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток, max 5 A
Сопротивление контактов не более 5 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Атмосферное давление 1,34х10 ˉ⁹ Pa
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +40°С
Минимальный срок сохраняемости, лет 15
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
РП15-23ГФ Розетка с фиксатором, карболит.   (datasheet)
