РП15-15ГВ Розетка без кожуха, пластмасса (арт. ZX-2076)

АО «Нур»; 100 V; 5 A; " 1" - ОТК; нет кожуха; ГЕО.364.160ТУ
СССР
Артикул (ID): ZX-2076
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ГЕО.364.160ТУ
Подробная документация
Аналоги и альтернативы
ID: 265794
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

РП15-15Г(В) Розетка приборная - электрический низкочастотный прямоугольный малогабаритный соединитель для внутреннего монтажа. Структура условного обозначения: РП15 - тип соединителя, 15 - количество (низкочастотные) контактов, Г - розетка, (В - покрытие контактов серебро), УХЛ2.1 - климатическое исполнение. Соединители РП15 применяются для соединения и разъединения низкочастотных и радиочастотных электрических цепей в электронной аппаратуре специального назначения. Предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов при напряжении до 400 В и в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АО «Нур»
Страна изготовления СССР
Нормы и требования ГЕО.364.160ТУ
Дата изготовленияi не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 8,45
Состояние упаковки самоупаковка
Транслитерация RP15-15G(V) Socket without casing, plastic
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП15
Типономинал / Типоконструкция розетка
Количество контактов 15
Вид контактов круглые
Диаметр контактов 1 mm
Материал контактов латунь
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 2
Наличие и количество ВЧ контактов нет
Наличие фиксатора нет
Наличие замка для фиксации нет замка
Наличие кожуха нет кожуха
Материал кожуха нет кожуха
Цвет кожуха нет кожуха
Материал изолятора пластмасса
Цвет изолятора синий
Длина изолятора 41,3 mm
Ширина изолятора 12,3 mm
Высота изолятора 15,8 mm
Габаритные размеры L*W*H 41,3х12,3х15,8 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Установочные размеры 34 mm расстояние между монтажными отверстиями
Метод сочленения врубной
Взаимосочленение РП15-15ШВ
Состояние товара с хранения
Фактическая маркировка РП15-15ГК

Технические характеристики

Рабочее напряжение, max 100 V
Рабочий ток, max 5 A
Сопротивление контактов не более 5 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Атмосферное давление 1,34х10 ˉ⁹ Pa
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +40°С
Минимальный срок сохраняемости, лет 15
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
РП15-15ГВ Розетка без кожуха, пластмасса

Полные аналоги

РП15-15ГВ Розетка без кожуха. пластмасса., фото
Артикул (ID): TP-2454
РП15-15ГВ Розетка без кожуха. пластмасса.
  • 75 ₽ 1 шт.
  • 65 ₽ от 5 шт.

Функциональные аналоги

РП15-15ГВВ Розетка без кожуха карболит, фото
Артикул (ID): OP-1292
РП15-15ГВВ Розетка без кожуха карболит
  • 80 ₽ 1 шт.
  • 75 ₽ от 10 шт.
РП15-15ГВВ Розетка без кожуха карболит ЭЛЕКОН, фото
РП15-15ГВВ Розетка без кожуха карболит ЭЛЕКОН

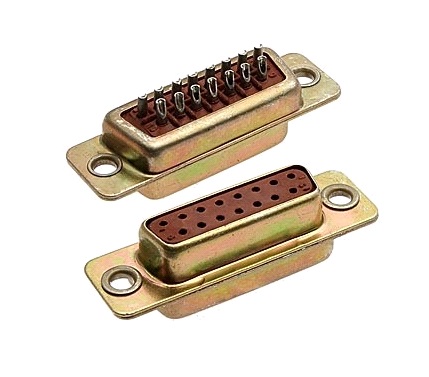

РП15-15ГВВ Розетка без кожуха карболит АТЛАНТ, фото
РП15-15ГВВ Розетка без кожуха карболит АТЛАНТ
