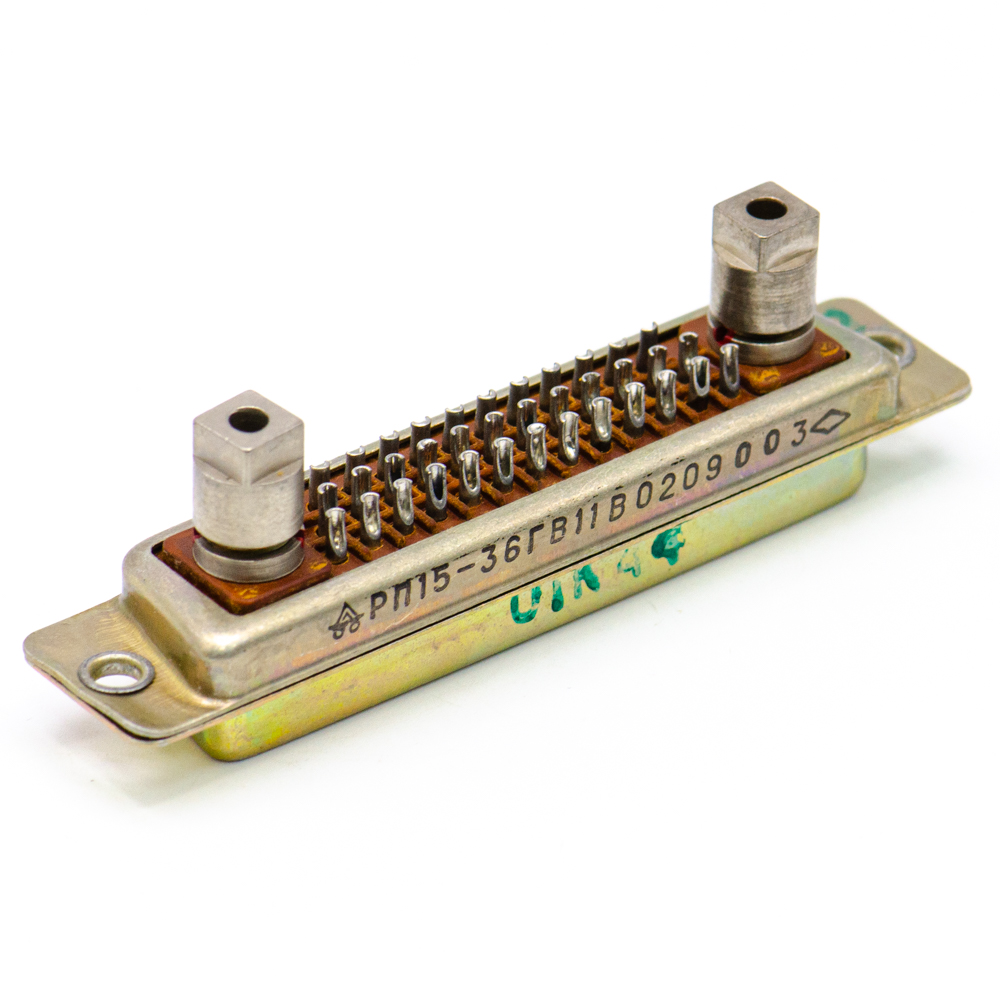

РП15-36ГВ11В Розетка без кожуха, карболит. ГЕО.364.160ТУ(арт. TB-6270)

АО «Нур»; 400 V-на н.ч. контакт, 100V-на в.ч. контакт; 5 A; " 5" - ВП, ПЗ; нет кожуха; ГЕО.364.160ТУ
РОССИЯ
Артикул (ID): TB-6270
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2001-2002
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ГЕО.364.160ТУ
Подробная документация
Аналоги и альтернативы
ID: 526815
На складе 84 шт
  • Цена от 240 ₽
  • 1 шт 240 ₽
Количество
Быстрый заказ

Cоединители РП-15, низкочастотные и комбинированные, предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц), и импульсного тока при напряжении до 400 В (амплитудное значение), в высокочастотных цепях частотой до 10 ГГц при напряжении до 100В (амплитудное значение). Расшифровка условного обозначения РП-15-36ГВ11В: РП15-тип соединителя; 36-количество низкочастотных контактов; Г-розетка; В-покрытие контактов -серебро; 11-2 высокочастотных контакта; В-всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf – файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РП15-36ГВ11В Розетка без кожуха, карболит. ГЕО.364.160ТУ
Торговая марка АО «Нур»
Страна изготовления РОССИЯ
Нормы и требования ГЕО.364.160ТУ
Дата изготовленияi 2000-2009
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 35
Состояние упаковки самоупаковка
Транслитерация RP15-36GV11V Socket without casing, carbolite. GEO.364.160TU
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные(комбинированные)
Серия прямоугольных соединителей РП15
Типономинал / Типоконструкция розетка
Количество контактов 36
Вид контактов гнездо
Диаметр контактов 1 mm
Материал контактов латунь
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 3
Наличие и количество ВЧ контактов два
Наличие фиксатора нет
Наличие замка для фиксации нет замка
Наличие кожуха нет кожуха
Материал кожуха нет кожуха
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 54,5 mm
Ширина изолятора 9 mm
Высота изолятора 11 mm

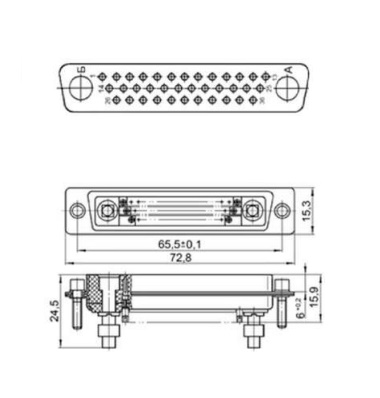

Габаритные размеры L*W*H 72,8х15,3х15,9 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Установочные размеры 65,5 mm расстояние между монтажными отверстиями
Метод сочленения врубной
Фактическая маркировка РП15-36ГВ11В

Технические характеристики

Рабочее напряжение, max 400 V-на н.ч. контакт, 100V-на в.ч. контакт
Рабочий ток, max 5 A
Сопротивление контактов не более 5 mΩ-для н.ч. контактов, 10mΩ-для в.ч контактов
Сопротивление изоляции 5000 MΩ-для н.ч. контактов,1000 MΩ-для в.ч. контактов
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Атмосферное давление 1,34х10 ˉ⁹ Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +40°С
Минимальный срок сохраняемости, лет 15
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
РП15-36ГВ11В Розетка без кожуха, карболит. ГЕО.364.160ТУ   (datasheet)

Полные аналоги

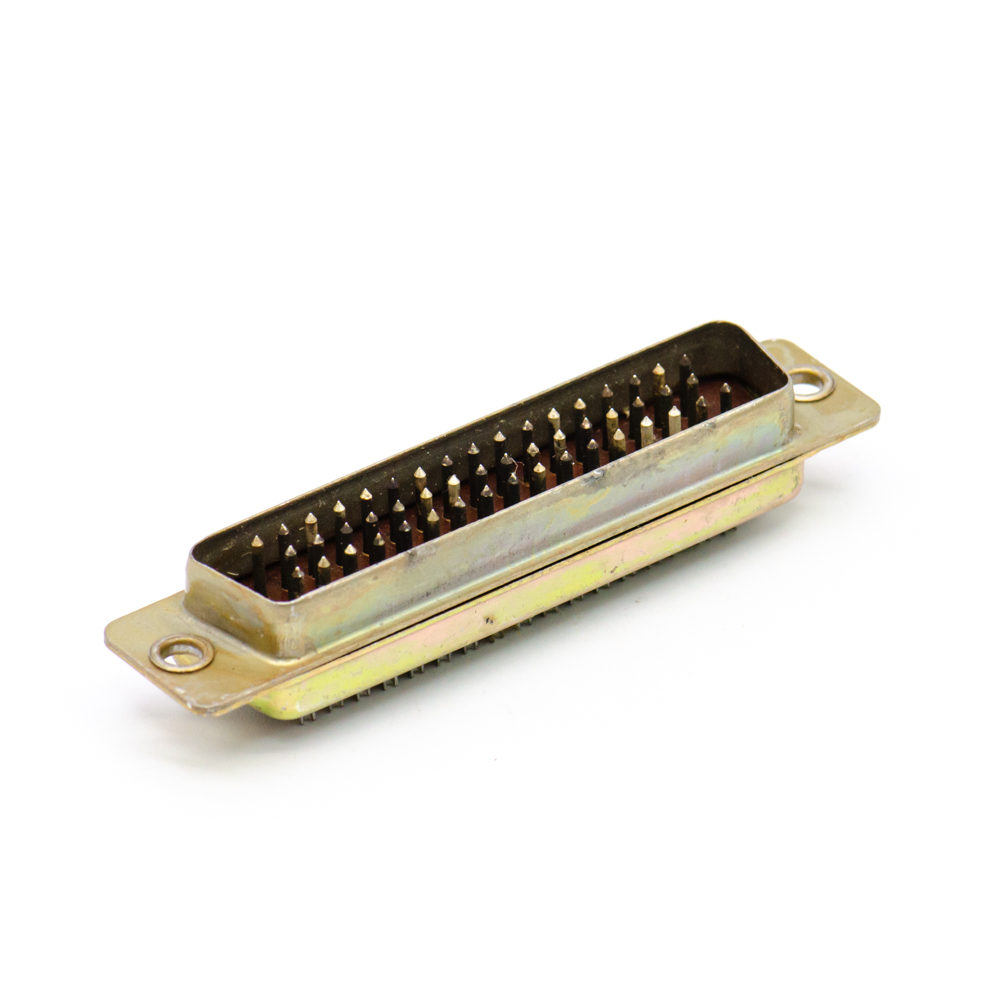

РП15-50ШВВ Вилка без кожуха, карболит, фото
Артикул (ID): TN-1908
РП15-50ШВВ Вилка без кожуха, карболит
  • 590 ₽ 1 шт.
  • 545 ₽ от 5 шт.

Функциональные аналоги

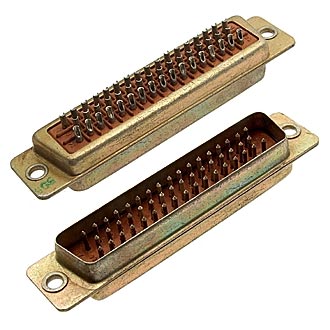

РП15-50ШВ Вилка без кожуха, карболит., фото
Артикул (ID): ZX-2136
РП15-50ШВ Вилка без кожуха, карболит.
