Скидка на  Переключатели галетные
-20%

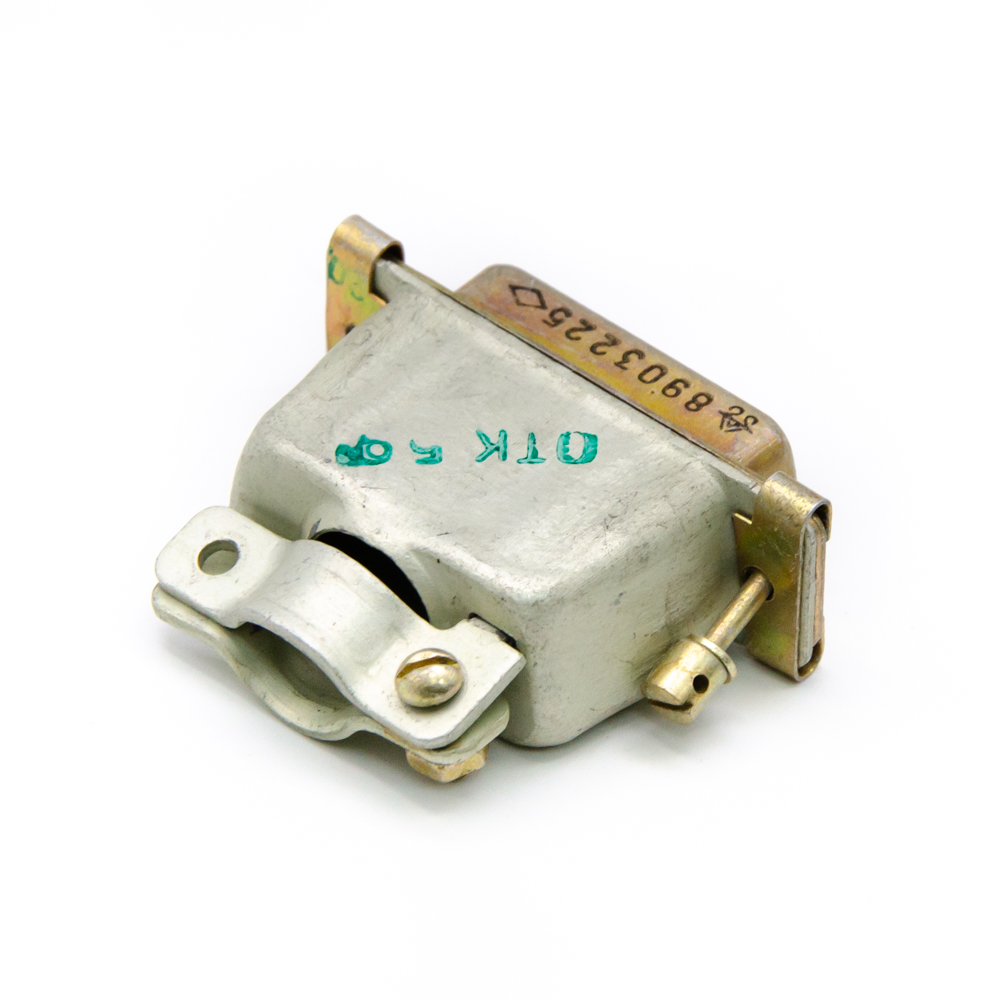

Уценка РП15-15ШВК-В Вилка с кожухом карболит, НКЦС.434410.509ТУ (арт. TB-8450)

АО «Нур»; 100 V; 5 A; " 5" - ВП, ПЗ; алюминий; НКЦС.434410.509ТУ
СССР
Артикул (ID): TB-8450
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1989
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • ТУ НКЦС.434410.509ТУ
Подробная документация
ID: 530891
На складе 1 шт
  • Цена от 49 ₽
  • 1 шт 49 ₽
Количество
Быстрый заказ

Причина уценки: частично отсутствует крепеж.
РП15-15ШВК-В Вилка с кожухом - электрический низкочастотный прямоугольный малогабаритный соединитель для внутреннего монтажа. Структура условного обозначения: РП15 - тип соединителя, 15 - количество (низкочастотные) контактов, Ш - вилка, В – покрытие контактов серебром, К – наличие кожуха, УХЛ2.1 - климатическое исполнение; В - всеклиматическое исполнение. Соединители РП15 применяются для соединения и разъединения низкочастотных и радиочастотных электрических цепей в электронной аппаратуре специального назначения. Предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов при напряжении до 400 В и в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Уценка РП15-15ШВК-В Вилка с кожухом карболит, НКЦС.434410.509ТУ
Торговая марка АО «Нур»
Страна изготовления СССР
Нормы и требования НКЦС.434410.509ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 15,4
Состояние упаковки самоупаковка
Транслитерация Markdown RP15-15SHVK-V Fork with carbolite casing, NCCC.434410.509TU
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП15
Типономинал / Типоконструкция вилка
Количество контактов 15
Вид контактов круглые
Диаметр контактов 1 mm
Материал контактов латунь
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 2
Наличие и количество ВЧ контактов нет
Наличие фиксатора нет
Наличие кожуха прямой
Материал кожуха алюминий
Цвет кожуха серый
Материал изолятора карболит
Цвет изолятора коричневый

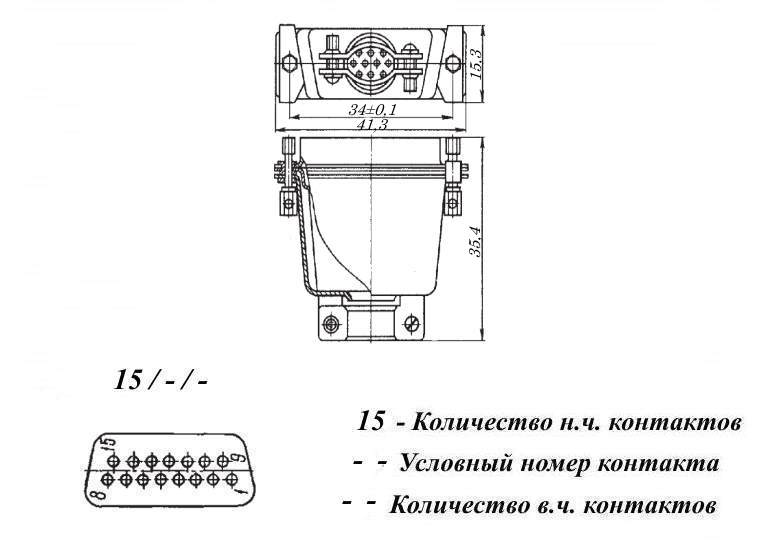

Длина изолятора 41,3 mm
Ширина изолятора 15,3 mm
Высота изолятора 15,9 mm
Габаритные размеры L*W*H 41,3х15,3х35,4 mm
Вид кожуха, патрубка прямой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Установочные размеры 34 mm расстояние между монтажными отверстиями
Метод сочленения врубной
Взаимосочленение РП15-15ГВФ
Фактическая маркировка РП15-15ШВК-В
Вид кожуха, патрубка прямой

Технические характеристики

Рабочее напряжение, max 100 V
Рабочий ток, max 5 A
Сопротивление контактов не более 5 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Атмосферное давление 1,34х10 ˉ⁹ Pa
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +40°С
Минимальный срок сохраняемости, лет 15
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
Уценка РП15-15ШВК-В Вилка с кожухом карболит, НКЦС.434410.509ТУ   (datasheet)
