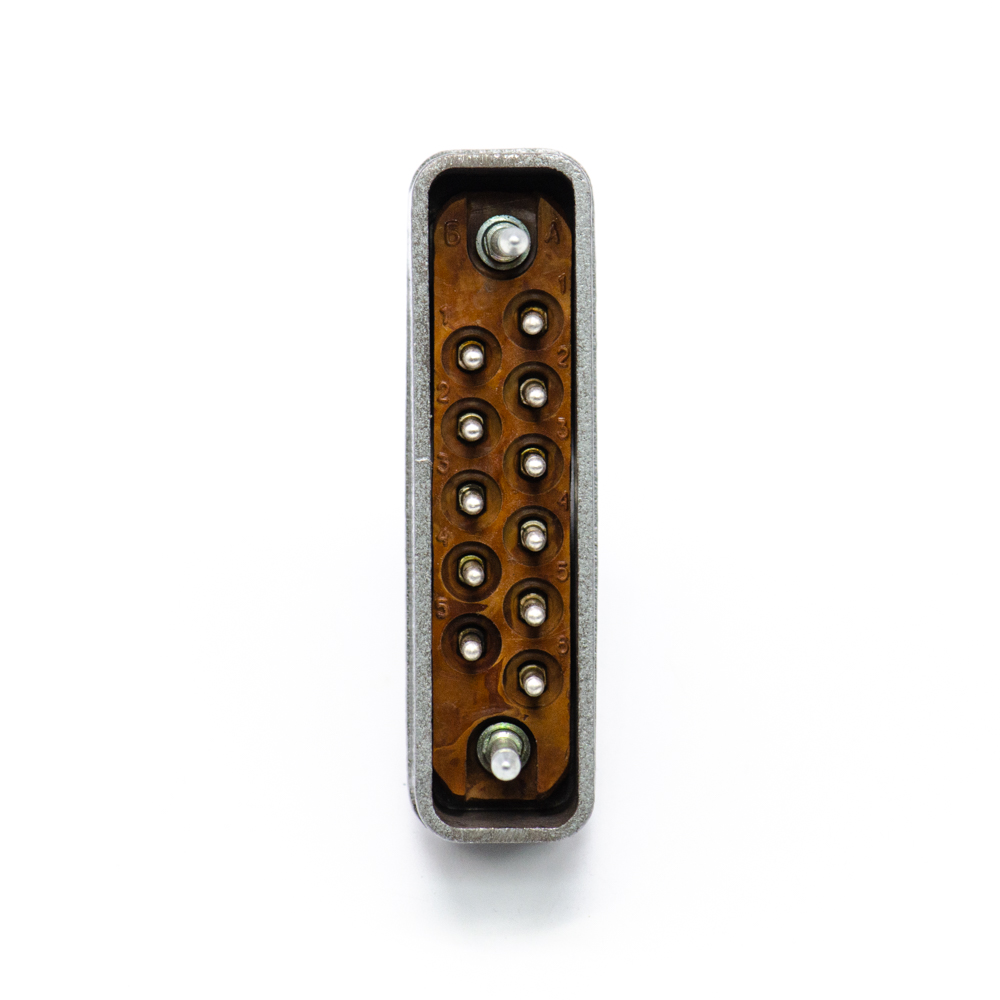

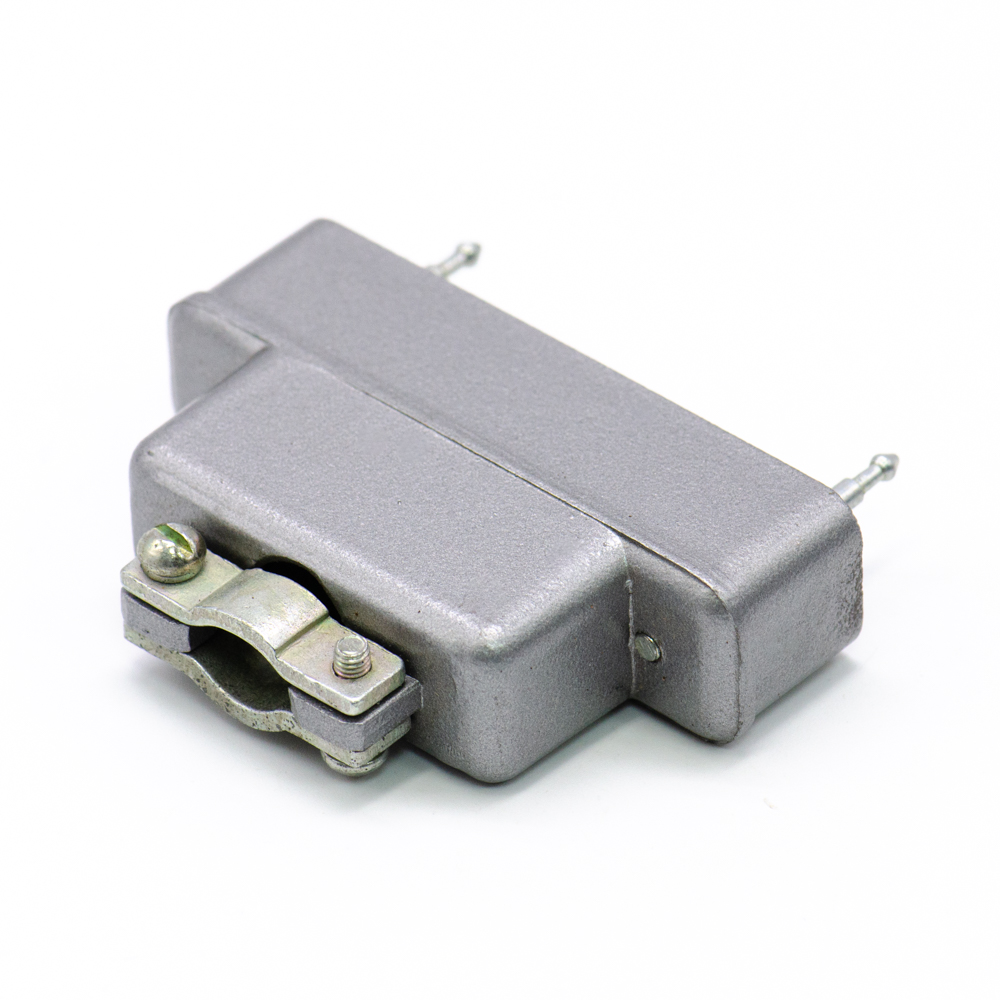

РП10-11ЛП Вилка с ловителем, прямой кожух, карболит. бР0.364.025ТУ(арт. BV-2577)

ОАО «Карачевский завод «Электродеталь»; 1500 V; 15 A; " 1" - ОТК; алюминий; бР0.364.025ТУ
СССР
Артикул (ID): BV-2577
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1983
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ бР0.364.025ТУ
Подробная документация
Аналоги и альтернативы
ID: 546291
На складе 5 шт
  • Цена от
    1 200.00 ₽
    960.00 ₽
  • Скидка -20%
  • 1 шт 960.00 ₽
    1200 ₽
Количество
Быстрый заказ

РП10-11ЛП Вилка с ловителем - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения) общего назначения низкочастотный, прямоугольный; 10 - порядковый номер разработки; 11 - количество контактов; Л - наличие ловителя (направляющих штырей); П - наличие корпуса с прямым выходом кабеля (жгута). Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов напряжением до 1500 В. Соединители РП10 имеют плавающие контакты. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РП10-11ЛП Вилка с ловителем, прямой кожух, карболит. бР0.364.025ТУ
Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования бР0.364.025ТУ
Дата изготовленияi 2000-2009
Вид приемки i "1"- ОТК
Масса изделия, гр 36,8
Состояние упаковки самоупаковка
Транслитерация RP10-11LP Fork with catcher, straight casing, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция вилка
Фактическая маркировка РП10-11ЛП
Количество контактов 11
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 2
Наличие замка для фиксации нет замка
Наличие ловителей направляющий штырь
Наличие кожуха прямой
Материал кожуха алюминий
Цвет кожуха серый
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 55 mm
Ширина изолятора 12 mm
Высота изолятора 9 mm

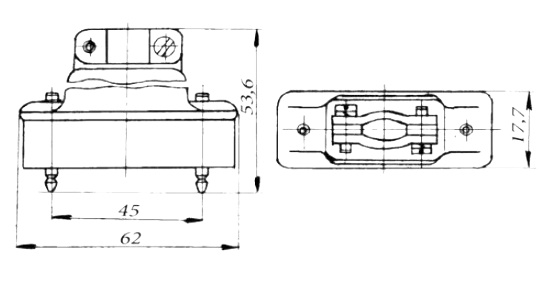

Габаритные размеры L*W*H 62х18х53 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 44,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения врубной

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет
РП10-11ЛП Вилка с ловителем, прямой кожух, карболит. бР0.364.025ТУ   (datasheet)

Функциональные аналоги

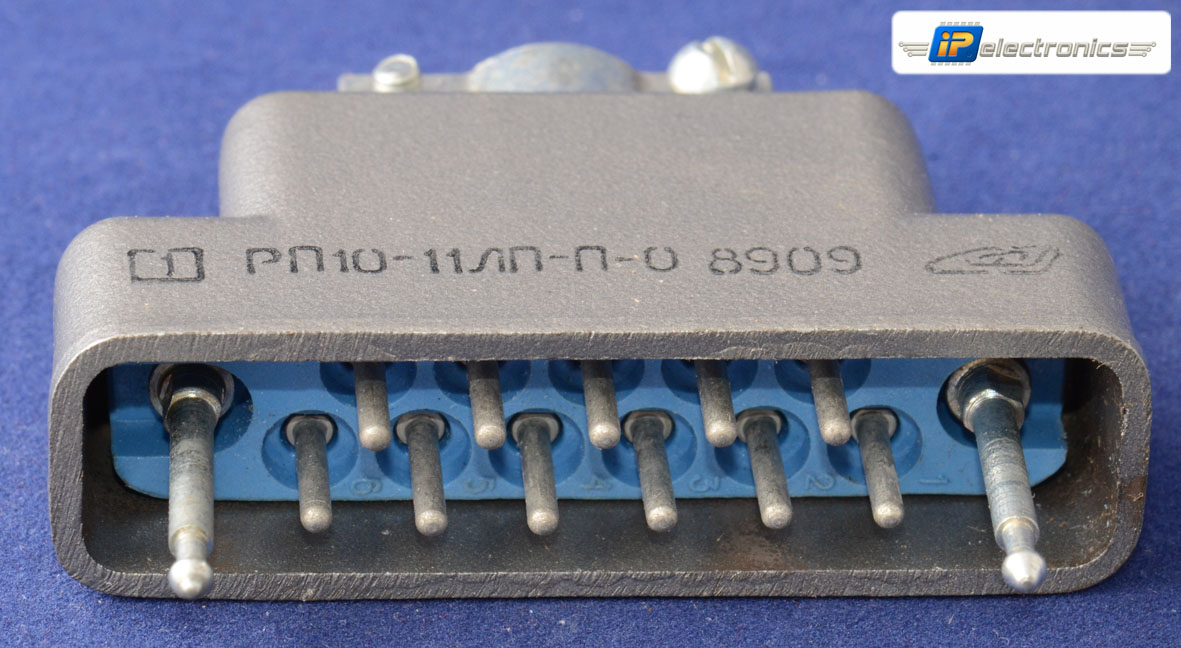

РП10-11ЛП-П-О Вилка с ловителем, прямой кожух, пластмасса, фото
Артикул (ID): SK-8529
РП10-11ЛП-П-О Вилка с ловителем, прямой кожух, пластмасса
