Скидка на  Переключатели перекидные (Тумблеры)
-20%

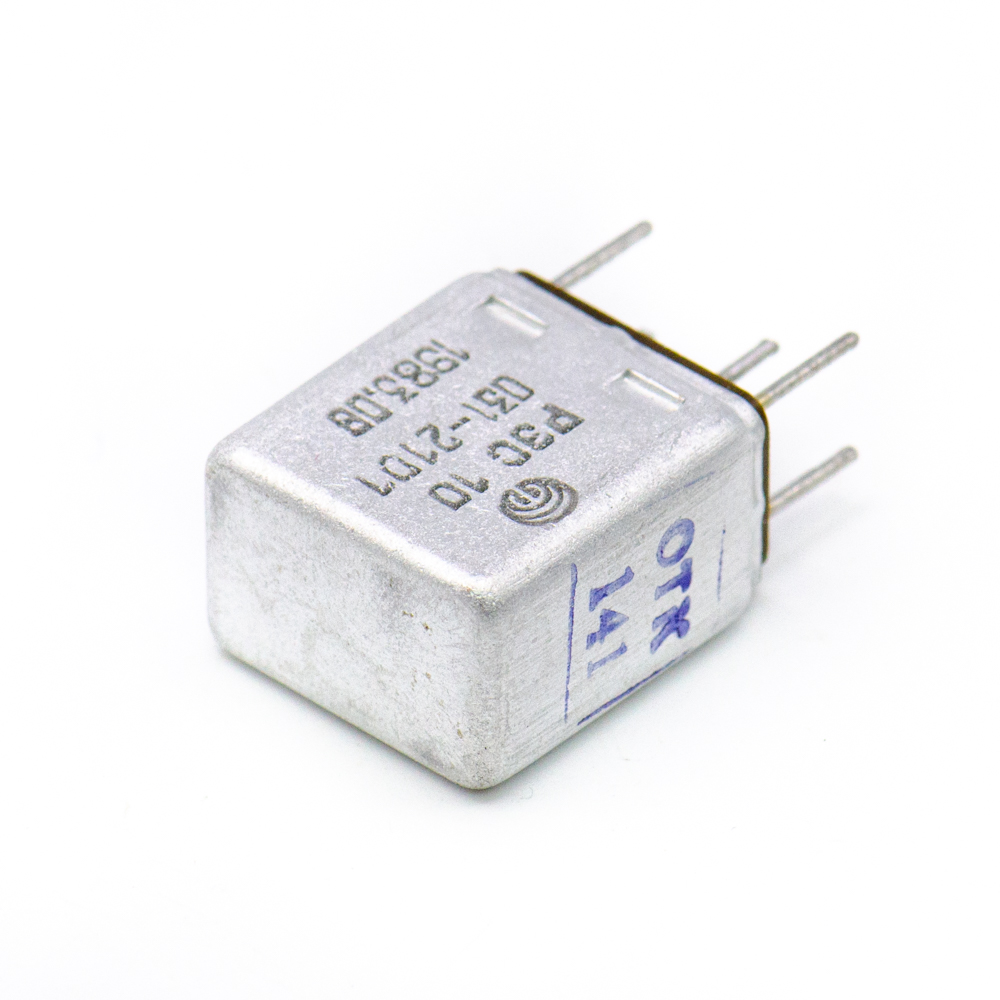

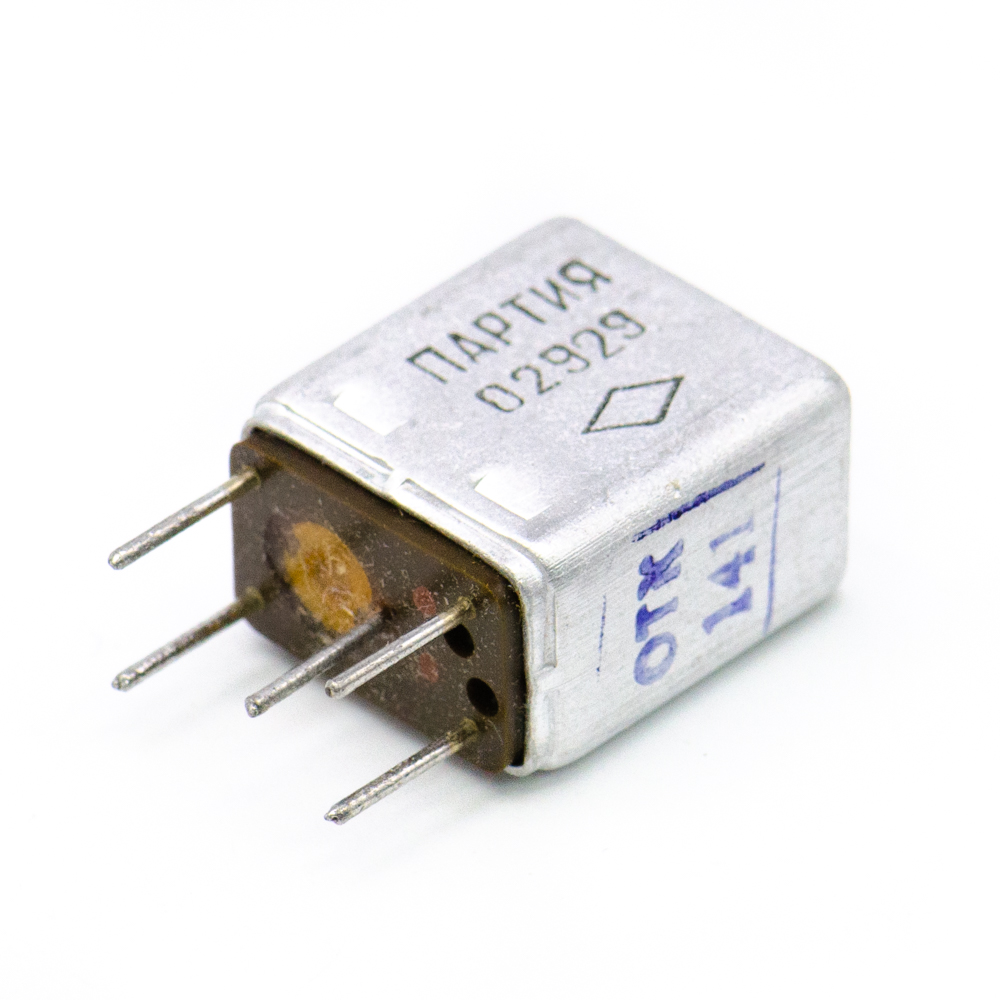

РЭС10 РС4.529.031-21.01 (РС4.524.300) 1 замык. 15VDC Реле, РС0.452.049ТУ(арт. TB-7919)

СССР
Артикул (ID): TB-7919
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1983
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ РС0.452.049 ТУ
  • ГОСТ ГОСТ 16121-86
Подробная документация
ID: 530068
На складе 123 шт
  • Цена от 365 ₽
  • 1 шт 395 ₽
  • от 5 шт 365 ₽
Количество
Быстрый заказ

Реле РЭС10 РС4.529.031-21.01 электромагнитное слаботочное низкочастотное, двухпозиционное, одностабильное, управляемые постоянным током. Предназначено для коммутации электрических цепей постоянного и переменного тока частотой от 50 до 1100 Гц. Используются для работы в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения. Расшифровка условного обозначения РЭС10 РС4.529.031-21.01: РЭС - реле электромагнитное неполяризованное слаботочное низкочастотное; 10 - порядковый номер разработки; РС4.529.031-21 - исполнение (паспорт) реле в зависимости от электрических параметров, режимов коммутации и конструктивных особенностей; 01 - обозначение категории качества, где: 01 - категория качества «ВП». Вся дополнительная информация находится во вложении на товар, см. pdf – файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РЭС10 РС4.529.031-21.01 (РС4.524.300) 1 замык. 15VDC Реле, РС0.452.049ТУ
Торговая марка ГП Завод Радиореле, Харьков
Страна происхождения СССР
ТУ РС0.452.049 ТУ
ГОСТ ГОСТ 16121-86
Дата выпуска 1983
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 7,5
Транслитерация RES10 RS4.529.031-2101 (RS4.524.300) 1 lock. 15VDC Relay, RS0.452.049TU
Вид упаковки картонная коробка (24шт)
Наличие паспорта - этикетки нет
Цвет изделия серый

Основные характеристики

Функциональная группа электромагнитное слаботочное
Функциональный тип нейтральное
Исполнение РС4.529.031-21.01
Типономинал / Типоконструкция с одним замыкающим контактом
Метод монтажа THT (выводной)
Рабочее положение любое

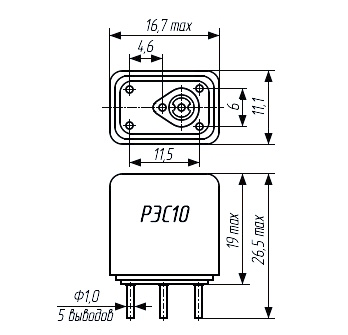

Габаритные размеры L*W*H 26,5х11,1х16,7 mm
Фактическая маркировка РЭС10 РС4.529.031-21.01
Длина корпуса 16,7 mm
Ширина корпуса 11,1 mm
Высота корпуса 19 mm
Количество выводов или контактов 5
Длина выводов 7 mm
Конструкция выводов, контактов штыревые
Материал выводов, контактов латунь
Покрытие выводов или контактов лужение
Покрытие корпуса зачехленный

Технические характеристики

Номинальное напряжение 15 V
Диапазон напряжения 19 - 25 V
Сопротивление обмоток 1600±240 Ω
Время срабатывания 5 - 8 ms
Время отпускания 2,7 - 7,5 ms
Макс. коммутируемое напряжение постоянного тока 19 V
Макс. коммутируемое напряжение переменного тока 25 V
Ток срабатывания 6 mA
Ток отпускания 1,5 mA

Условия эксплуатации

Климатическое исполнениеi УХЛ
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +35°С
Атмосферное давление 666 - 103974 Pa
РЭС10 РС4.529.031-21.01 (РС4.524.300) 1 замык. 15VDC Реле, РС0.452.049ТУ   (datasheet)
