Т3-В on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, "5", ВР0.360.007 ТУ.(арт. BV-3494)

on-on; DPDT; ВР0.360.007 ТУ
СССР
Артикул (ID): BV-3494
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ВР0.360.007 ТУ
Подробная документация
Аналоги и альтернативы
ID: 550420
На складе 2 шт
  • Цена от 261 ₽
  • 1 шт 261 ₽
Количество
Быстрый заказ

Т3-В тумблер трехполюсный – перекидной переключатель с врубными контактами. Структура условного обозначения: Т3 – обозначение серии тумблера; ручка обычная (в маркировке не указывается); с пазом на резьбовой втулке (в маркировке не указывается). Климатическое исполнение – В (всеклиматическое). Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 6 А. Применяется в радиоэлектронной аппаратуре общепромышленного и специального назначения. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Т3-В on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, "5", ВР0.360.007 ТУ.
Торговая марка Смоленский з-д Радиодеталей
Страна изготовления СССР
Нормы и требования ВР0.360.007 ТУ
Дата изготовленияi дата не указана
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 22,25
Наличие паспорта - этикетки нет
Транслитерация T3-V on-on, 6A(Amp) 250V(Volt) Two-pole toggle switch, soldering, VR0.360.007 TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя Т3
Число полюсов двухполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет
Количество положений 2 положения
Электрическая схема контактовi DPDT

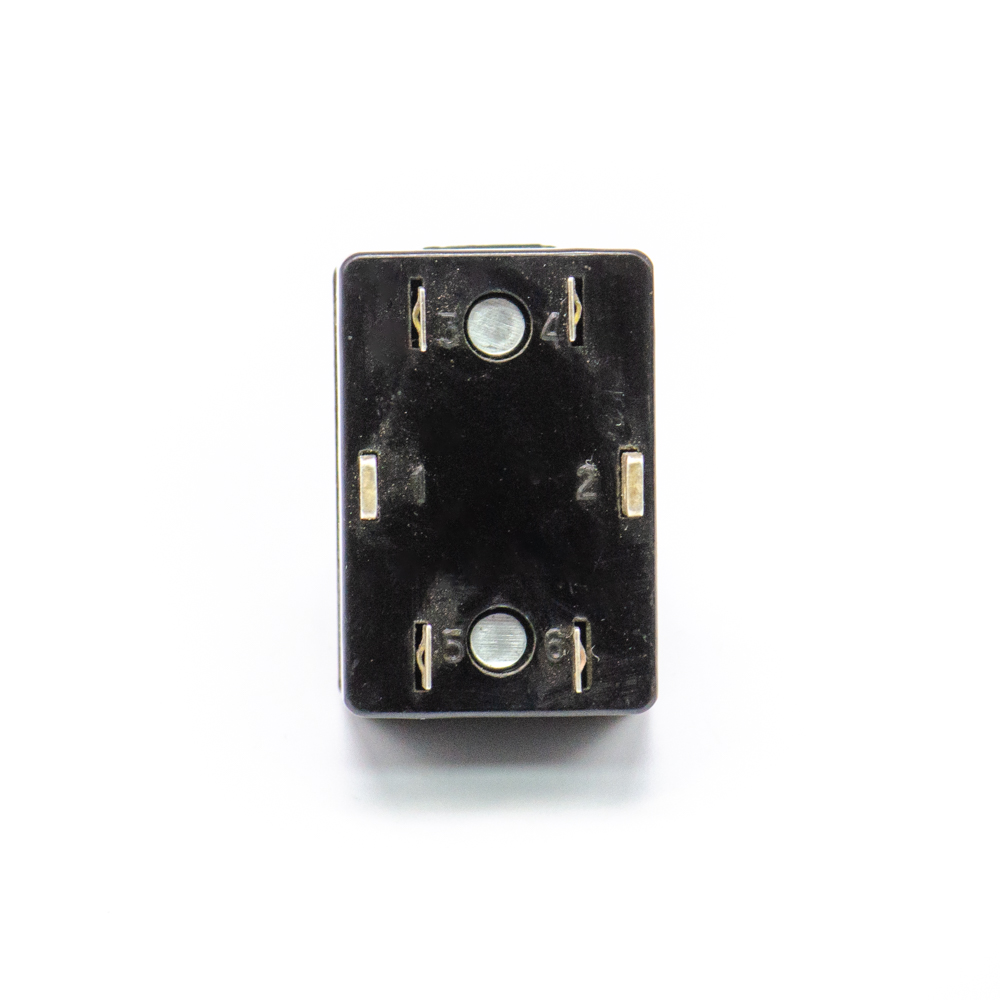

Электрическая схема коммутации полож.1 (1-3; 2-4); пол. 2 (1-5; 2-6)
Алгоритм работыi on-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры крепежное отверстие d = 12,2 mm
Диаметр установочного отверстия 12,2 mm
Материал корпуса бакелит
Покрытие корпуса без покрытия
Цвет корпуса черный
Цвет толкателя белый
Материал ручки(кнопки)-толкателя пластмасса
Вид исполнения ручки ручка обычная (длина 20 mm)
Наличие протектора нет

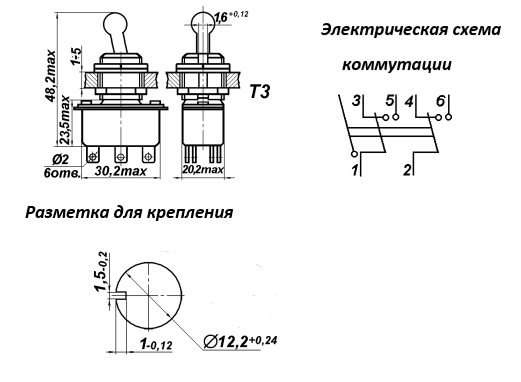

Габаритные размеры L*W*H 30,2х20,2х48,2 mm
Длина корпуса 30,2 mm
Ширина корпуса 20,2 mm
Высота корпуса 23,5 mm
Дополнительные характеристики с пазом на резьбовой втулке
Фактическая маркировка Т3В
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии Т3..., ТП1-2..., ТВ1-2..., KN3-3...

Технические характеристики

Номинальный ток 6 A
Номинальное напряжение 250 V
Усилие или момент переключения 5 - 16 N
Максимальная коммутир.мощность 660 W
Сопротивление контактов не более 20 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Ресурс 5000 переключений
Т3-В on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, "5", ВР0.360.007 ТУ.   (datasheet)
