Скидка на  Конденсаторы электролитические
-20%

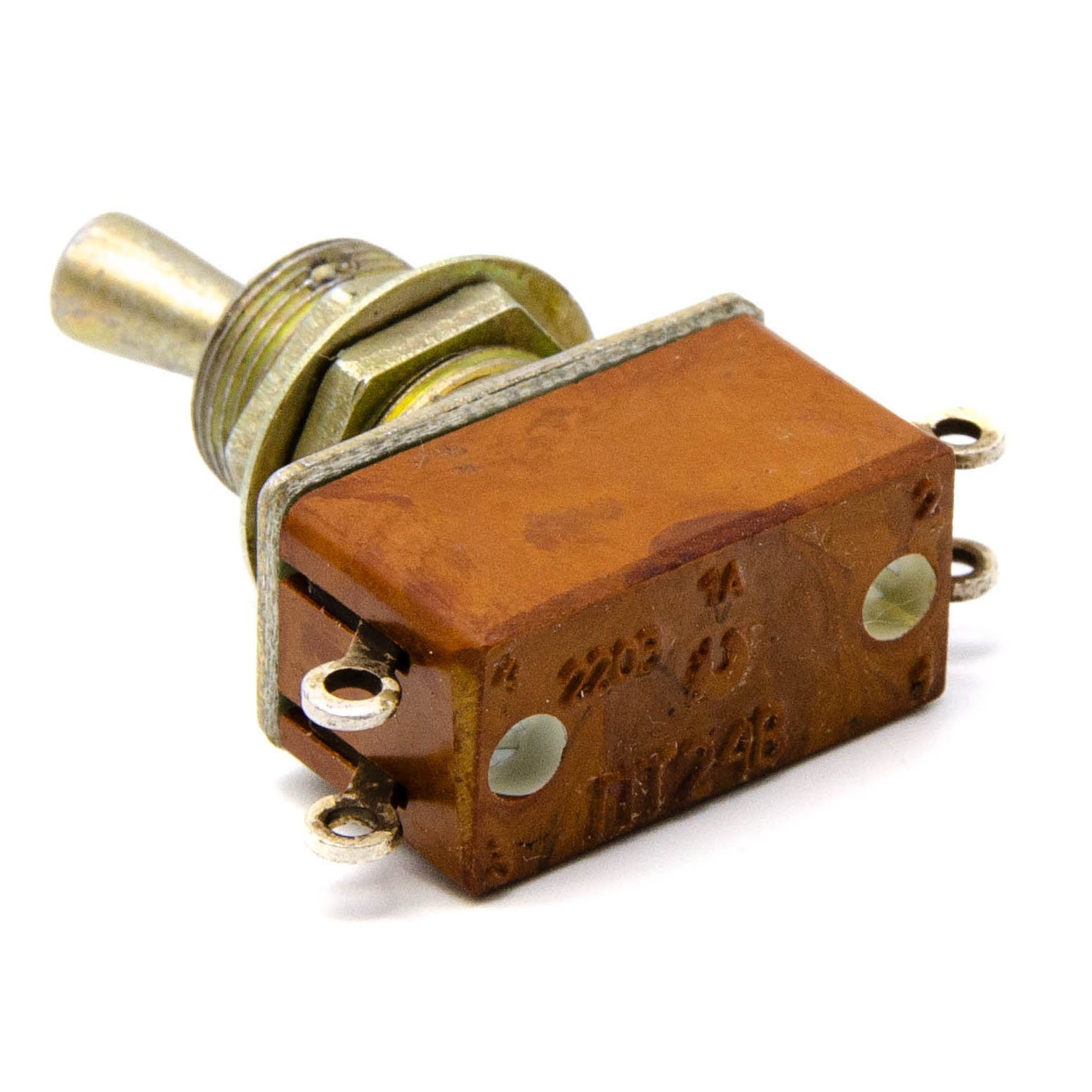

ПТ24В on-off/off-on, 1А 250В Тумблер однополюсный.(арт. TC-3799)

1A; 250V; on-off/off-on; SPDT; АГ0.360.201 ТУ
СССР
Артикул (ID): TC-3799
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1989
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ АГ0.360.201 ТУ
Подробная документация
Аналоги и альтернативы
ID: 263077
На складе 1 шт
  • Цена от 167 ₽
  • 1 шт 167 ₽
Количество
Быстрый заказ

ПТ-24В Тумблер однополюсный предназначен для работы в электрических цепях постоянного и переменного токовв радиоэлектронной, приборной и спецаппаратуре. ПТ24В: ПТ – Серия тумблера: переключатель тумблерный. 24 – Номер серии. В – Всеклиматическое исполнение. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПТ24В on-off/off-on, 1А 250В Тумблер однополюсный.
Торговая марка Кузбассрадио
Страна происхождения СССР
ТУ АГ0.360.201 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 24,45
Дата выпуска 1989
Наличие паспорта - этикетки нет
Транслитерация PT24V on-off/off-on, 1A 250V Single-pole toggle switch.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Коммутационные изделия
Типономинал / Типоконструкция однополюсный
Наличие фиксации есть
Наличие индикации (цвет) нет
Количество положений 2
Покрытие выводов или контактов Ag (серебро)
Метод монтажа на панель
Электрическая схема контактовi SPDT
Алгоритм работыi on-off/off-on
Фактическая маркировка ПТ24В
Цвет изделия коричневый
Габаритные размеры L*W*H 35х13х41 mm
Длина корпуса 35 mm
Ширина корпуса 13 mm
Высота корпуса 14,5 mm
Материал корпуса карболит
Материал ручки(кнопки)-толкателя металл
Установочные размеры Ø 12,2 mm
Число полюсов однополюсный
Наличие протектора нет

Технические характеристики

Сопротивление контактов не более 10 mΩ
Номинальное напряжение 250
Максимальная коммутир.мощность 120 W
Электрическая прочность изоляции 1130 V
Усилие или момент переключения 3,9 - 14,7 N
Сопротивление изоляции не менее 1000 MΩ
Электрическая схема коммутации полож.1 (1-2;); пол. 2 (3-4;)
Номинальный ток 1

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Ресурс 5 000 часов
Климатическое исполнениеi В - всеклиматическое исполнение
Примечание 1 замык., 1 размык.
ПТ24В on-off/off-on, 1А 250В Тумблер однополюсный.   (datasheet)
