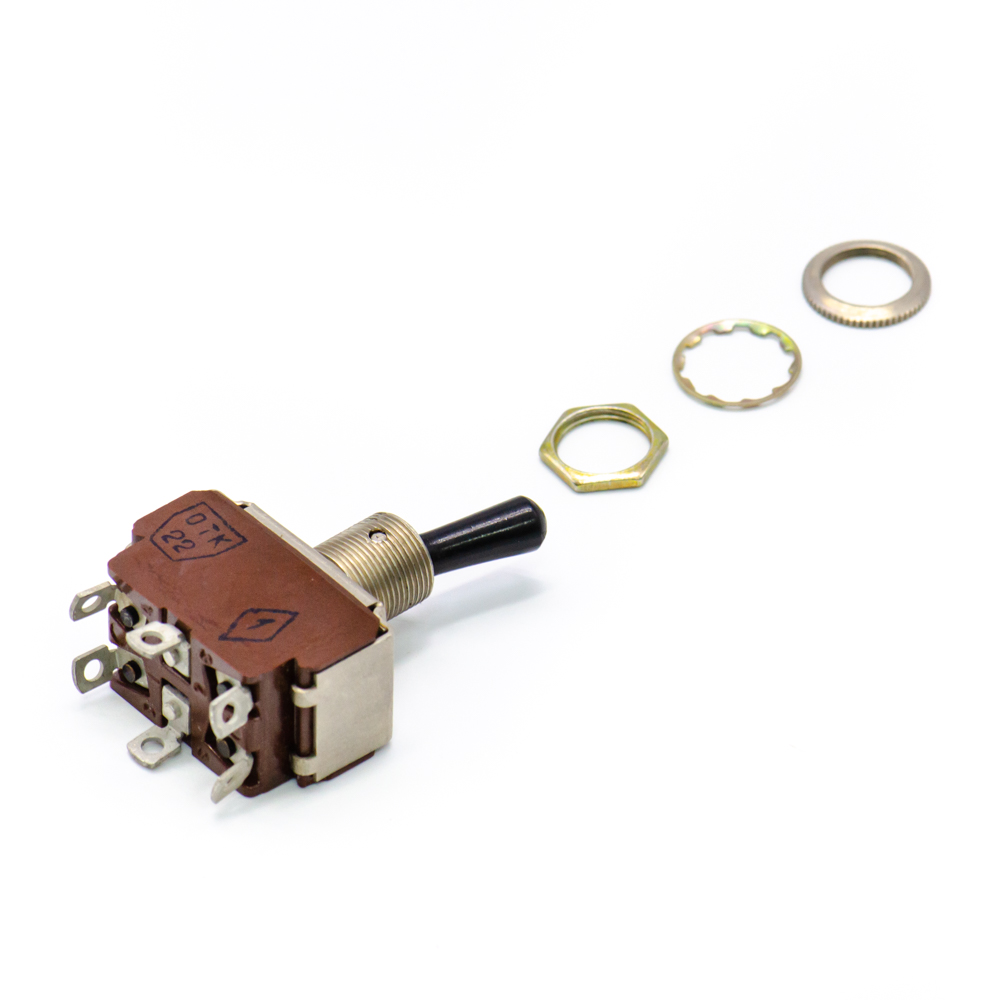

П2Т-10 (on)-off-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВТ0.360.002ТУ (арт. TF-1033)

6 A; 250 V; (on)-off-on; DP3T; ВТ0.360.002ТУ
СССР
Артикул (ID): TF-1033
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1987-1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ВТ0.360.002ТУ
Подробная документация
Аналоги и альтернативы
ID: 535886
На складе 2 шт
  • Цена от 450 ₽
  • 1 шт 450 ₽
Количество
Быстрый заказ

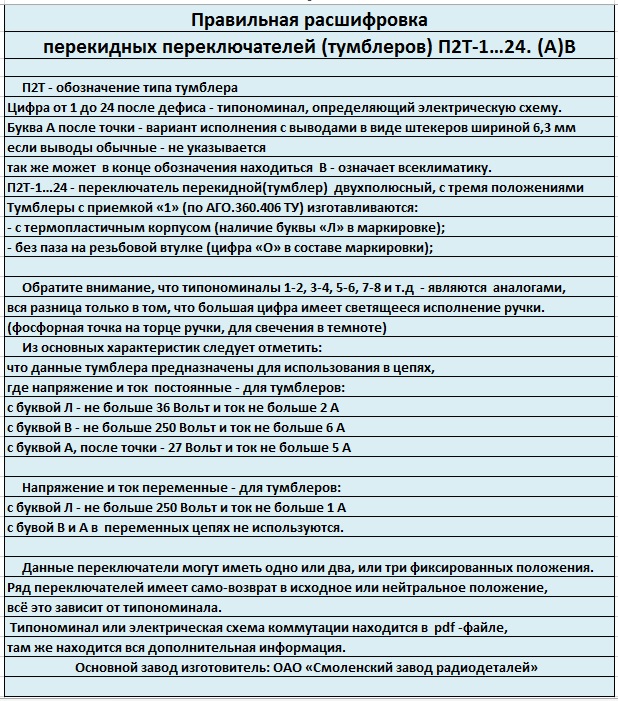

П2Т-10 Тумблер двухполюсный - перекидной переключатель с фиксацией ручки управления в двух положениях. Структура условного обозначения: П2Т – тип тумблера; 10 – типономинал, определяющий электрическую схему и исполнение ручки (светящаяся); климатическое исполнение – УХЛ (в маркировке не указывается). Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 300 В и силе тока до 6 А. Применяется в радиоэлектронной аппаратуре общепромышленного и специального назначения. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование П2Т-10 (on)-off-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВТ0.360.002ТУ
Торговая марка Смоленское НПО «ФЕНИКС»
Страна изготовления СССР
Нормы и требования ВТ0.360.002ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 30,45
Наличие паспорта - этикетки нет
Транслитерация P2T-10 (on)-off-on, 6A(Ampere) 250V(Volt) Two-pole toggle switch, soldering, VT0.360.002TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя П2Т-10
Число полюсов двухполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) индикация зеленая (светящийся глазок)
Количество положений 3 положения
Электрическая схема контактовi DP3T
Электрическая схема коммутации полож.1(1-5); полож.2(1-4; 2-6); полож.3(1-3; 2-4)
Алгоритм работыi (on)-off-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)

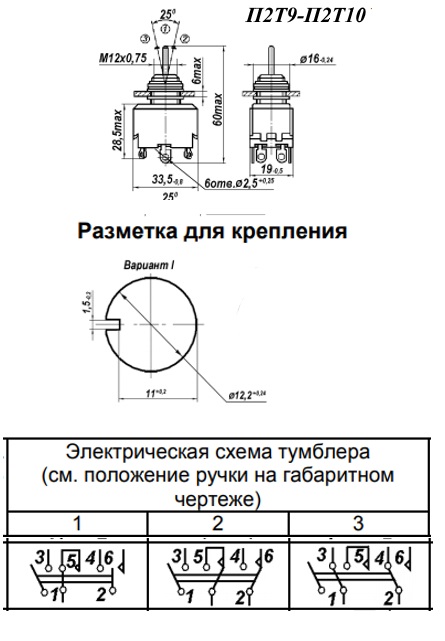

Установочные размеры крепежное отверстие d = 12,2 mm
Диаметр установочного отверстия 12,2 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса коричневый
Цвет толкателя черный
Материал ручки(кнопки)-толкателя пластмасса
Вид исполнения ручки ручка светящаяся (длина 23 mm)
Наличие протектора нет
Габаритные размеры L*W*H 33,5х19х60 mm
Длина корпуса 33,5 mm
Ширина корпуса 19 mm
Высота корпуса 25 mm
Фактическая маркировка П2Т-10
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии П2Т..., KN3...

Технические характеристики

Номинальный ток 6 A
Номинальное напряжение 250 V
Усилие или момент переключения 2,5 - 30 N
Максимальная коммутир.мощность 660 W
Сопротивление контактов не более 150 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15 лет
Ресурс 5000 переключений
П2Т-10 (on)-off-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВТ0.360.002ТУ   (datasheet)
