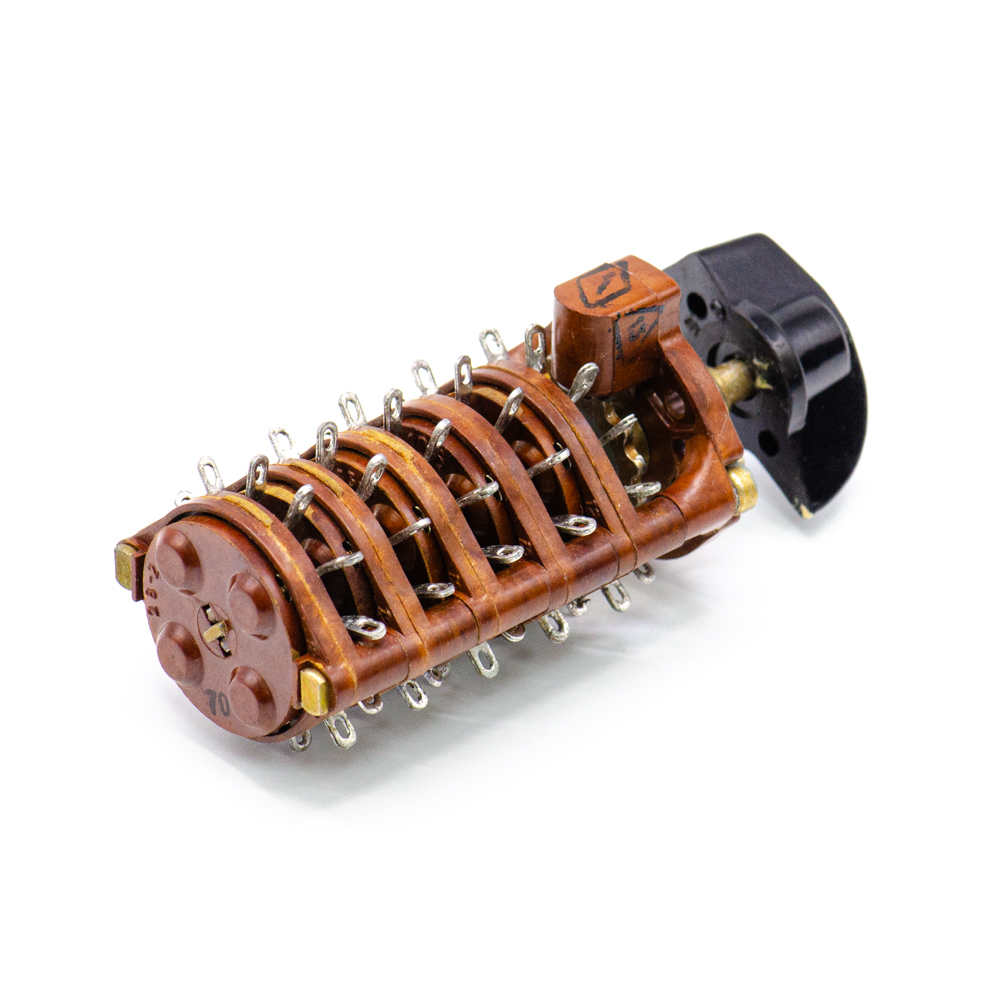

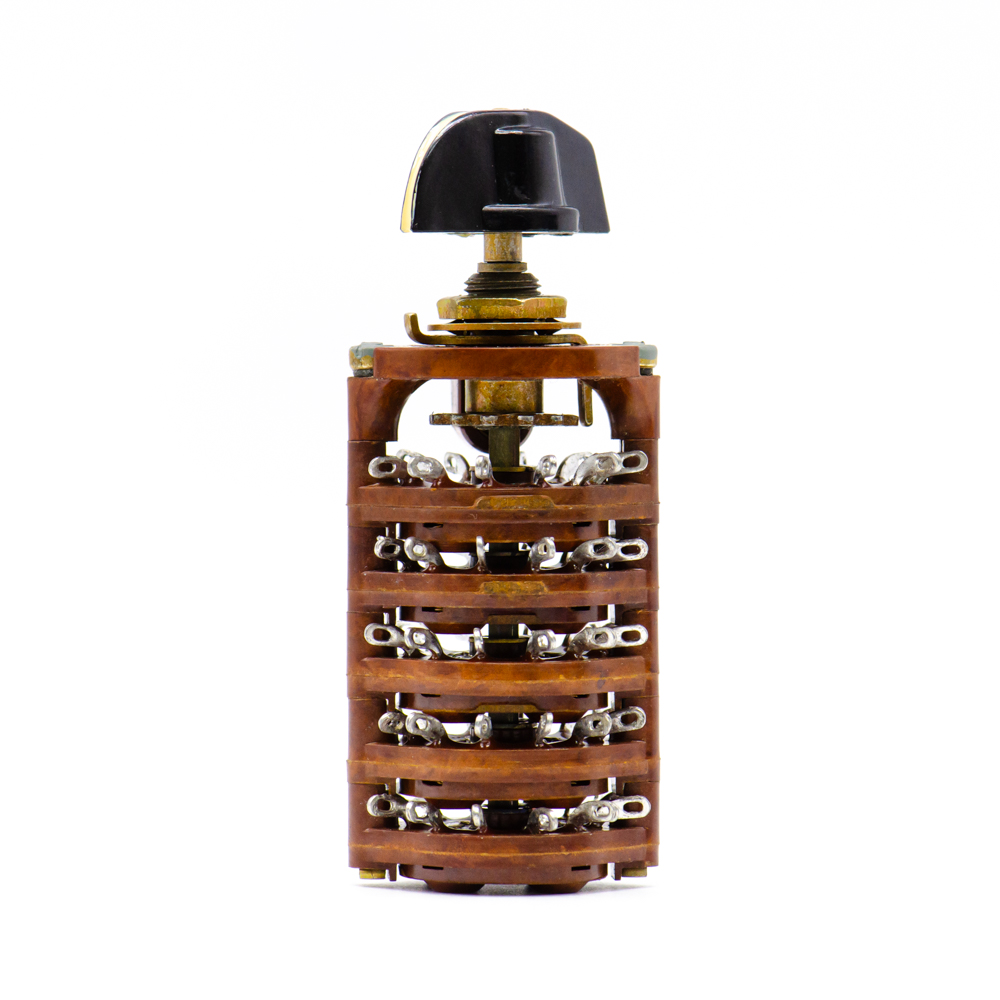

ПМ-2П20Н 2 положения 20 направлений 2A (Ампер) 300V(Вольт) вал ОС-6 (сплошной с косой лыской) Переключатель галетный ЕЫ0.360.001ТУ (арт. TB-6607)

5 плат (галет); -; ЕЫ0.360.001ТУ; No name USSR
СССР
Артикул (ID): TB-6607
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1986
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ЕЫ0.360.001ТУ
Подробная документация
ID: 527255
На складе 6 шт
  • Цена от 475 ₽
  • 1 шт 475 ₽
Количество
Быстрый заказ

Переключатель ПМ-2П20Н галетный поворотный малогабаритный для объёмного монтажа. Предназначен для переключений в цепях с напряжением до 300 В при мощности до 25 ВА. Переключатель ПМ используется для работы в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Расшифровка условного обозначения: ПМ-2П20Н: ПМ - переключатель малогабаритный галетный; 2П - число рабочих положений; 20Н - число направлений.  Вся дополнительная информация находится во вложении на товар, см. pdf – файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПМ-2П20Н 2 положения 20 направлений 2A (Ампер) 300V(Вольт) вал ОС-6 (сплошной с косой лыской) Переключатель галетный ЕЫ0.360.001ТУ
Торговая марка No name USSR
Страна изготовления СССР
Дата изготовленияi 1976-1991
Нормы и требования ЕЫ0.360.001ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 49,1
Наличие паспорта - этикетки нет
Транслитерация PM-2P20N 2 positions 20 directions 2A (Ampere) 300V(Volt) shaft OS-6 (solid with oblique bald) Galetny switch EY0.360.001TU
Вид упаковки картонная коробка (10шт)
Состояние упаковки заводская
ТУ ЕЫ0.360.001ТУ

Основные параметры

Функциональная группа Переключатели
Функциональный тип Переключатель галетный
Серия переключателя ПМ
Конструкция переключателя открытого типа (без корпуса)
Количество плат (галет) 5 плат (галет)
Количество направлений 20
Количество положений 2
Расстояние между платами 5 mm
Тип валаi сплошной с косой лыской (ОС-6)
Форма вала круглая
Диаметр вала (выступающей части) 4 mm
Длина вала (длина выступающей части) 20 mm
Вид выводов под пайку
Материал выводов латунь
Покрытие выводов (Ag) серебро

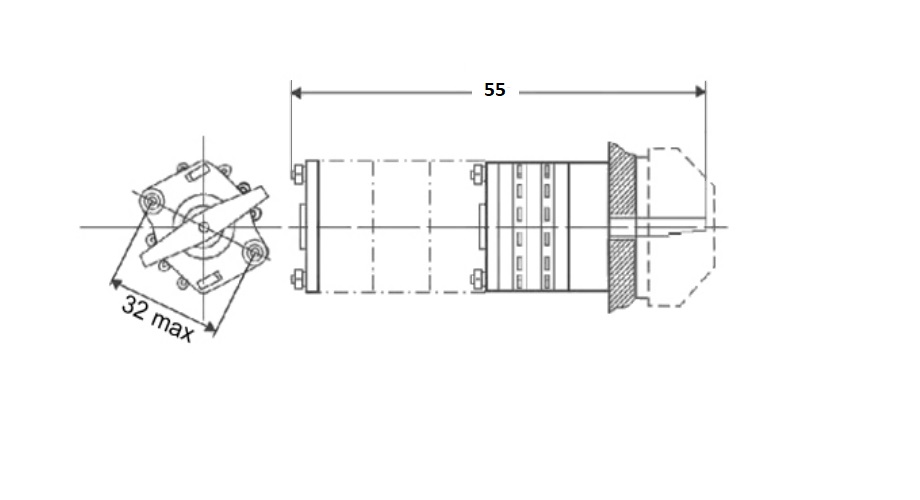

Габаритные размеры L*W*H 79х31х32 mm
Длина корпуса 57,6 mm
Материал корпуса карболит
Материал галет (плат) карболит
Метод монтажа механический на панель
Метод монтажа электрический пайка
Фактическая маркировка 2П20НПМ
Установочные размеры Ø 6,2 mm
Материал ручки(кнопки)-толкателя пластмасса
Тип ручки К (клювик)
Количество выводов 60
Шаг выводов 5 mm

Технические характеристики

Коммутируемое напряжение 300 V
Коммутируемый ток 2 А
Сопротивление контактов не более 20 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая схема контактов галетных переключателей 2 положения 20 направлений
Максимальная коммутир.мощность 25 W

Условия эксплуатации

Гарантийный срок (мес.) 1
Минимальная наработка 10 000 час.
Интервал рабочих температур от -60 до +125°C
ПМ-2П20Н 2 положения 20 направлений 2A (Ампер) 300V(Вольт) вал ОС-6 (сплошной с косой лыской) Переключатель галетный ЕЫ0.360.001ТУ   (datasheet)
