Скидка на  Переключатели галетные
-20%

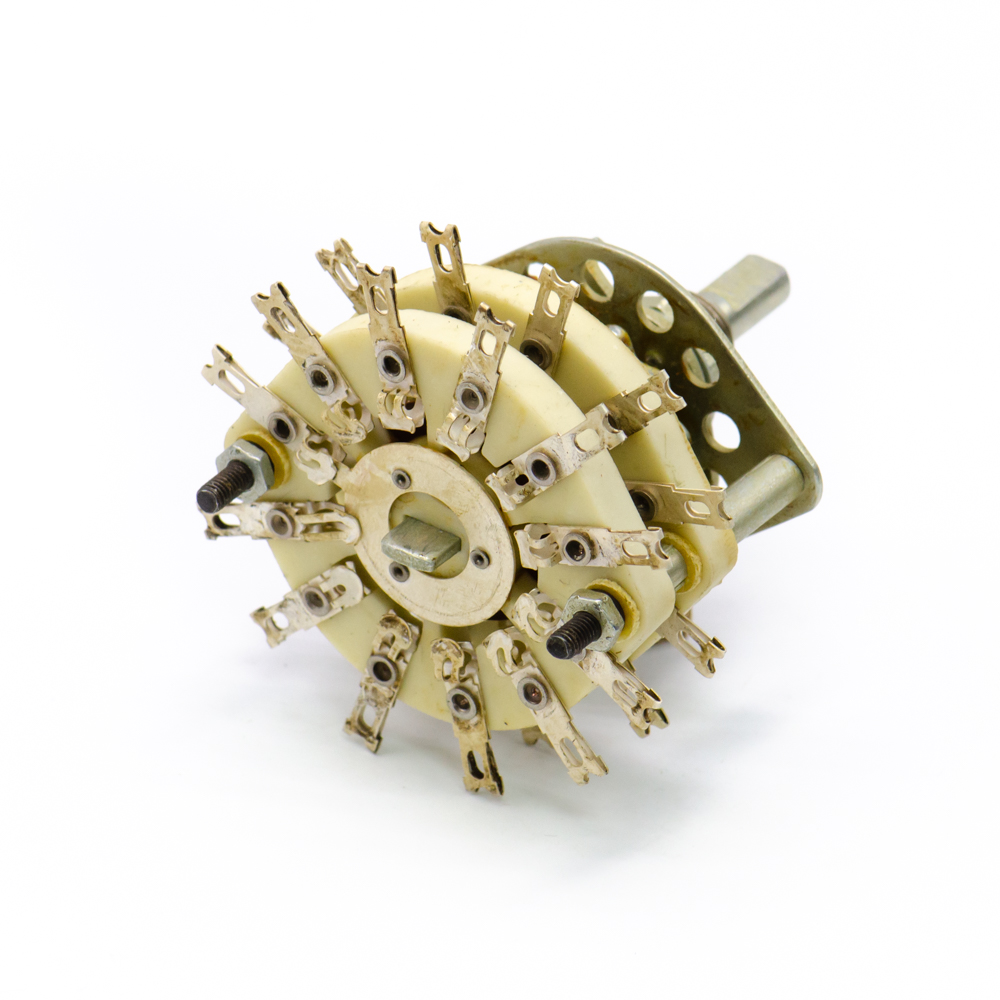

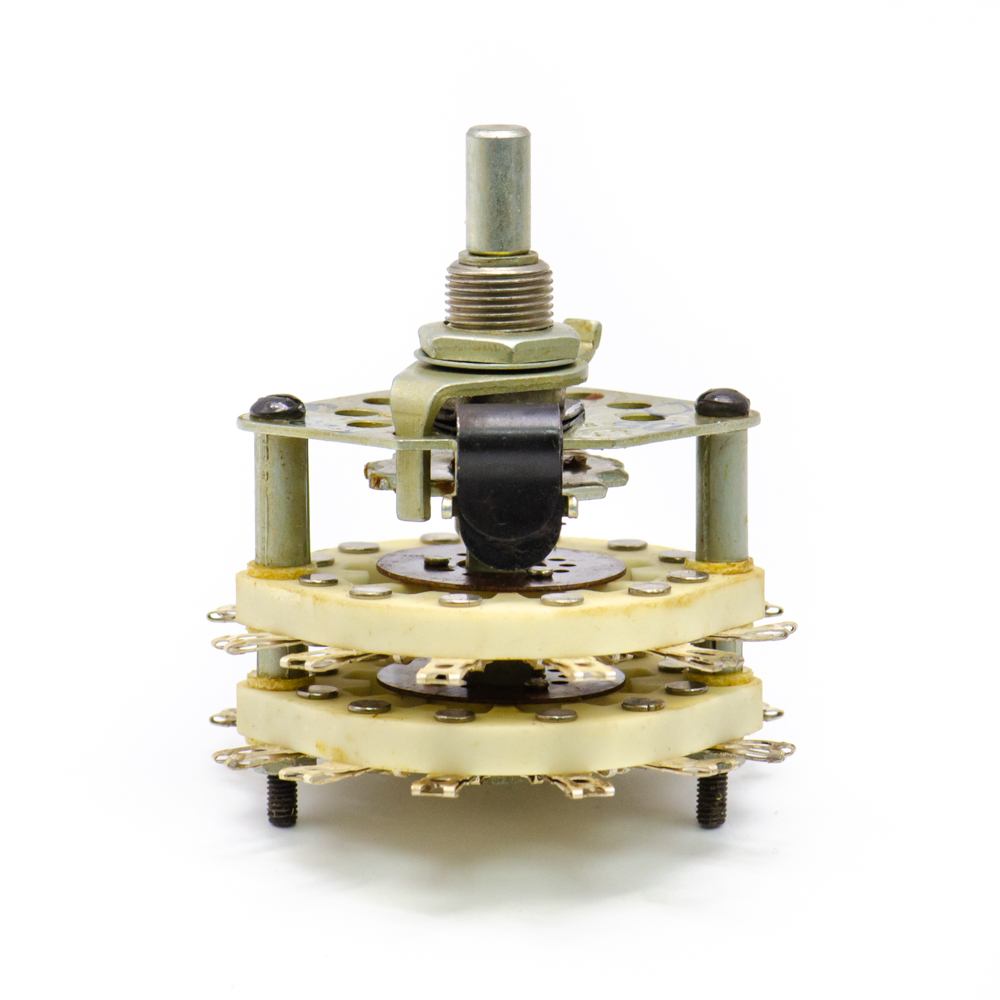

ПГК-11П2Н-6А 11 положений 2 направления 3А(Ампер) 350В(Вотльт) вал ВС-3 Переключатель галетный, "5"(арт. OP-1893)

2 платы (галеты); 30; УСО.360.059ТУ; Кузбассрадио
СССР
Артикул (ID): OP-1893
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1988-1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ УСО.360.059ТУ
Подробная документация
ID: 536832
На складе 24 шт
  • Цена от
    690.00 ₽
    552.00 ₽
  • Скидка -20%
  • 1 шт 552.00 ₽
    690 ₽
Количество
Быстрый заказ

Переключатель галетный ПГК-11П2Н-6А предназначен для коммутации электрических цепей постоянного тока, а также переменного тока низкой и высокой частоты. Расшифровка: ПГК - переключатель галетный с керамическими платами; 11П - число рабочих положений; 2Н - число направлений; 6 - расстояние между платами в мм. Максимальная коммутируемая мощность 70W AC, 15W DC; максимально коммутируемый ток 3A AC, 0,5A DC; рабочее напряжение 350V. Ручка поставляется отдельно. В качестве ручки может использоваться любая с внутренним диаметром - 6мм, пример: Клювик для ПГК (6 мм) метал. втулка, Ручка управления НА 4.252.011 (6 мм), Ручка НА 4252007 (6мм). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПГК-11П2Н-6А 11 положений 2 направления 3А(Ампер) 350В(Вотльт) вал ВС-3 Переключатель галетный, "5"
Торговая марка Кузбассрадио
Страна изготовления СССР
Дата изготовленияi 1959-1991
Нормы и требования УСО.360.059ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 82
Наличие паспорта - этикетки этикетка
Транслитерация Rotary switch PGK-11P2N-6A
Вид упаковки картонная коробка (20 шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа Переключатели
Функциональный тип Переключатель галетный
Серия переключателя ПГК
Конструкция переключателя открытого типа (без корпуса)
Количество направлений 2 направления
Количество положений 11
Расстояние между платами 6
Количество плат (галет) 2 платы (галеты)
Материал галет (плат) керамика
Угол поворота, градусы 30
Тип валаi сплошной с прямой лыской (ВС-3)
Форма вала круглая
Диаметр вала (выступающей части) 6 mm
Длина вала (длина выступающей части) 20 mm
Количество выводов 24
Вид выводов под пайку
Материал выводов латунь
Покрытие выводов (Ag) серебро

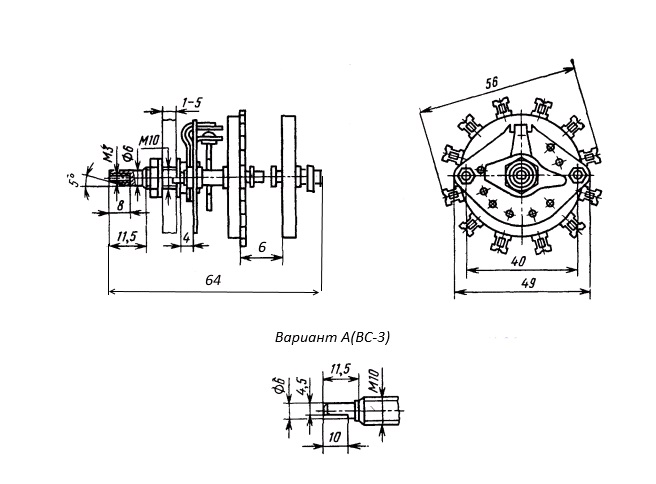

Габаритные размеры L*W*H 55х55х64 mm
Длина корпуса 44 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Установочные размеры М10
Тип ручки ручка поставляется отдельно
Фактическая маркировка отсутствует

Технические характеристики

Коммутируемое напряжение 350 V
Коммутируемый ток 3 А
Максимальная коммутир.мощность 70 W AC; 15 W DC
Сопротивление контактов не более 20 mΩ
Сопротивление изоляции 5000 MΩ
Электрическая прочность изоляции 5000 V
Электрическая схема контактов галетных переключателей 11 положений 1 направление
Вид нагрузки активная, индуктивная
Режим работы (род тока) постоянный, переменный
Емкость между каждыми двумя контактами, не более 1,5 pf
Емкость между корпусом и любым контактом, не более 5 pf

Условия эксплуатации

Климатическое исполнениеi УХЛ
Интервал рабочих температур от -60 до +85°C
Ресурс 5000 циклов
Минимальная наработка 5 000 час.
Относительная влажность 98% при температуре +35°С
Атмосферное давление от 0,66 до 106,6 kPa
Минимальный срок сохраняемости, лет 12
ПГК-11П2Н-6А 11 положений 2 направления 3А(Ампер) 350В(Вотльт) вал ВС-3 Переключатель галетный, "5"   (datasheet)
ПГК-11П2Н-6А 11 положений 2 направления 3А(Ампер) 350В(Вотльт) вал ВС-3 Переключатель галетный, "5"
