Скидка на  Переключатели галетные
-20%

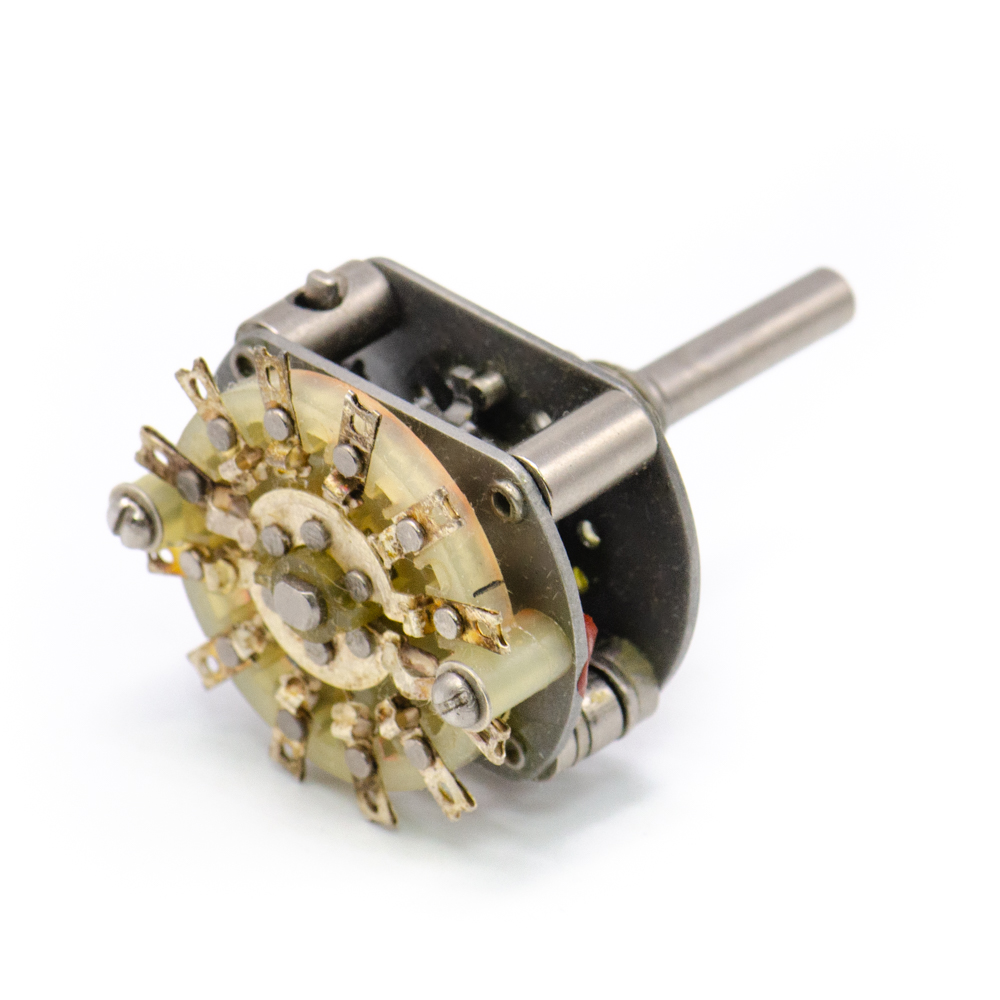

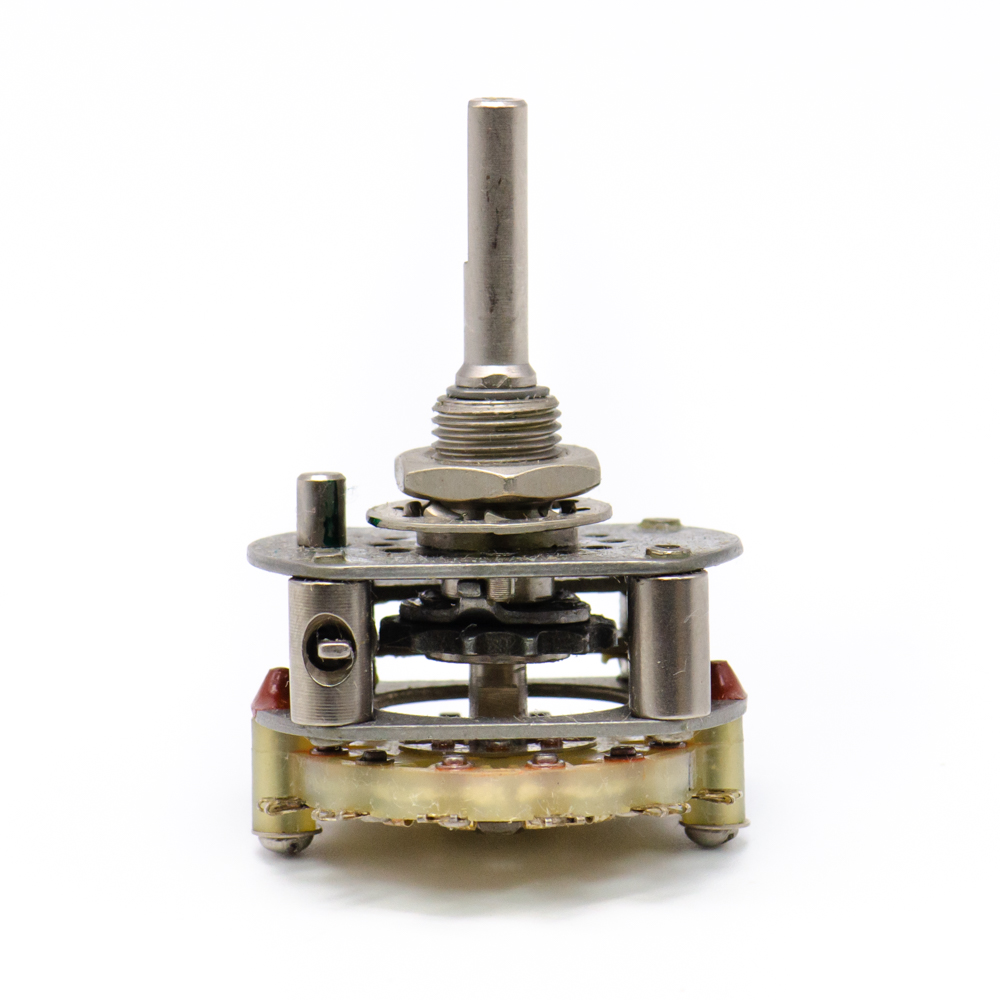

ПГ3-5П2НВ 5 положений 2 направления 0,5A(Ампер) 250V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, ОЮ0.360.048ТУ(арт. OP-1454)

АО Лтава, Полтава; 1 плата (галета); пластмасса; К (клювик) поставляется отдельно; " 5" - ВП, ПЗ; галетник, поворотный переключатель, многопозиционный переключатель, кулачковый переключатель…; ПГК…, ПГГ…, KTZ…
СССР
Артикул (ID): OP-1454
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1986-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЮ0.360.048ТУ
Подробная документация
Аналоги и альтернативы
ID: 242698
На складе 12 шт
  • Цена от
    310.00 ₽
    248.00 ₽
  • Скидка -20%
  • 1 шт 260.80 ₽
    326 ₽
  • от 10 шт 248.00 ₽
    310 ₽
Количество
Быстрый заказ

Переключатель галетный ПГ3-5П2НВ малогабаритный. Предназначен для коммутации электрических цепей постоянного и переменного тока. Расшифровка: ПГ - переключатель галетный; 3 - вариант исполнения; 5П - число рабочих положений; 2Н - число направлений; В - всеклиматика. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПГ3-5П2НВ 5 положений 2 направления 0,5A(Ампер) 250V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, ОЮ0.360.048ТУ
Торговая марка АО Лтава, Полтава
Страна изготовления СССР
Дата изготовленияi 1976-1991
Нормы и требования ОЮ0.360.048ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 31
Наличие паспорта - этикетки этикетка
Транслитерация PG3-5P2NV 5 positions 2 directions 0.5A(Ampere) 250V(Volt) shaft VS-3 (solid with straight line) Galetny switch, OY0.360.048TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип Переключатель галетный
Серия переключателя ПГ3
Конструкция переключателя открытого типа (без корпуса)
Количество направлений 2 направления
Количество положений 5 положений
Количество плат (галет) 1 плата (галета)
Материал галет (плат) пластмасса
Угол поворота, градусы 60
Тип валаi сплошной с прямой лыской (ВС-3)
Форма вала круглая
Диаметр вала (выступающей части) 4 mm
Длина вала (длина выступающей части) 16 mm
Количество выводов 12
Вид выводов под пайку
Материал выводов латунь
Покрытие выводов (Ag) серебро

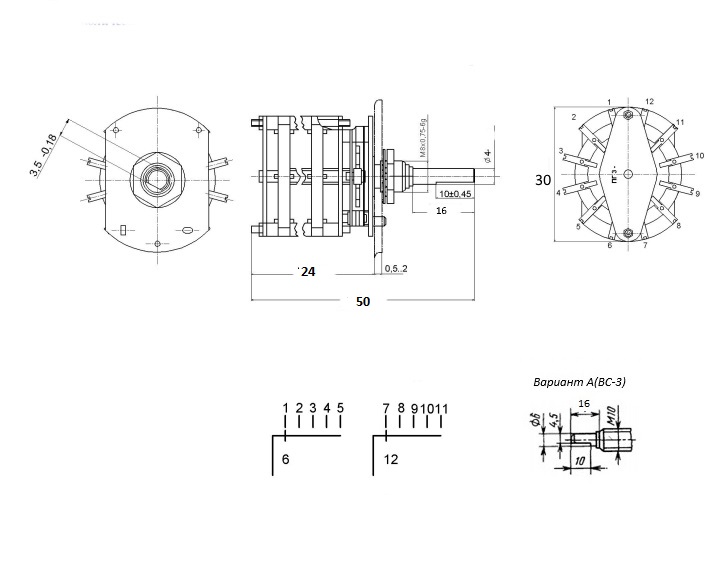

Габаритные размеры L*W*H 31х31х50 mm
Длина корпуса 21 mm
Метод монтажа механический на панель (М8х0,75 L=6 mm)
Метод монтажа электрический пайка
Установочные размеры крепежное отверстие d = 8,2 mm
Диаметр установочного отверстия 8,2 mm
Толщина панели 3 mm
Тип ручки К (клювик) поставляется отдельно
Фактическая маркировка ПГ3-5П2НВ
Аналогичные серии ПГК…, ПГГ…, KTZ…
Другие наименования галетник, поворотный переключатель, многопозиционный переключатель, кулачковый переключатель…

Технические характеристики

Коммутируемое напряжение 250 V
Коммутируемый ток 0,5 А
Максимальная коммутир.мощность 25 W
Усилие или момент переключения 0,15 – 0,7 N·m
Сопротивление контактов не более 20 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 750 V
Электрическая схема контактов галетных переключателей 5 положений 2 направления
Вид нагрузки активная, индуктивная
Режим работы (род тока) постоянный, переменный
Емкость между каждыми двумя контактами, не более 1,5 pf
Емкость между корпусом и любым контактом, не более 4 pf

Условия эксплуатации

Климатическое исполнениеi В - всеклиматическое исполнение
Интервал рабочих температур от -60 до +85°C
Ресурс 7500 переключений
Минимальная наработка 25 000 час.
Относительная влажность 98% при температуре +40°С
Атмосферное давление 0,66 -106,6 kPa
Минимальный срок сохраняемости, лет 25 лет
ПГ3-5П2НВ 5 положений 2 направления 0,5A(Ампер) 250V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, ОЮ0.360.048ТУ   (datasheet)
ПГ3-5П2НВ 5 положений 2 направления 0,5A(Ампер) 250V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, ОЮ0.360.048ТУ   (паспорт)

Функциональные аналоги

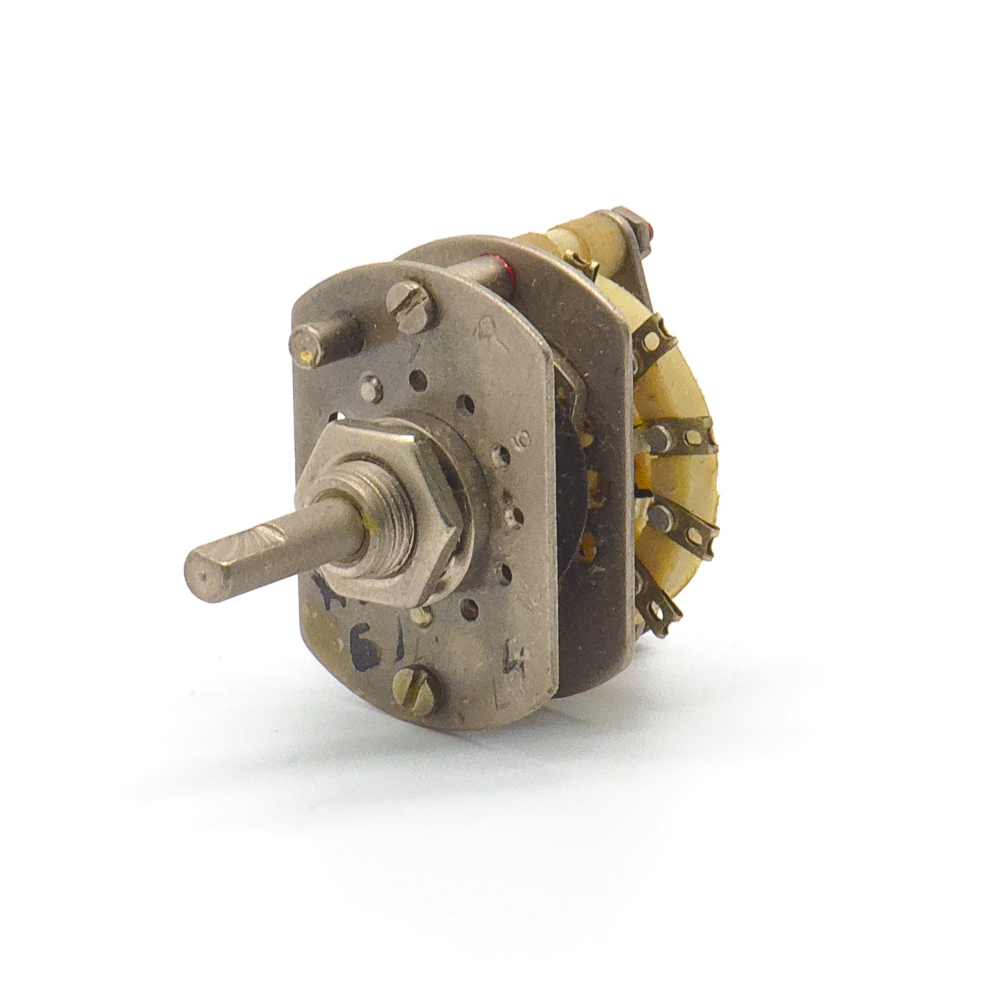

ПГ15-91 5 положений 2 направления 0,5A(Ампер) 127V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, ОЮ0.360.098 ТУ, фото
Артикул (ID): OP-1446
ПГ15-91 5 положений 2 направления 0,5A(Ампер) 127V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, ОЮ0.360.098 ТУ
  • 225 ₽ 1 шт.
  • 195 ₽ от 5 шт.
  • 225 ₽ OZON.

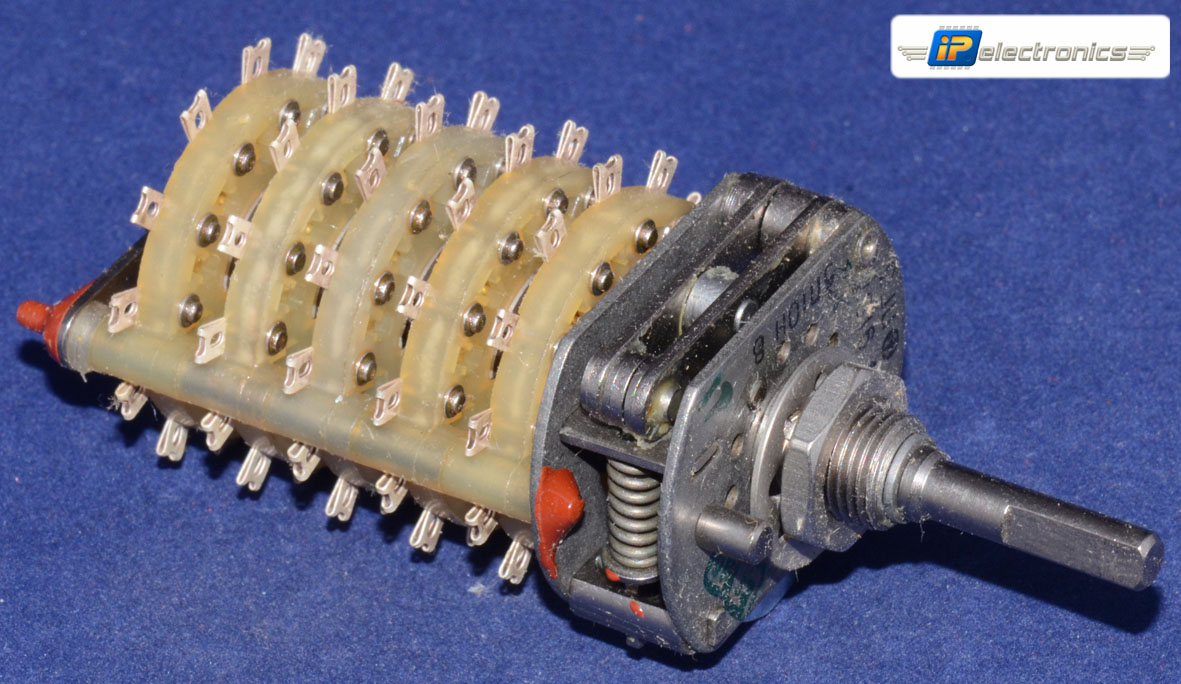

ПГ3-5П10НВ 5 положений 10 направлений 0,5A(Ампер) 250V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, ОЮ0.360.048ТУ , фото
Артикул (ID): OP-1432
ПГ3-5П10НВ 5 положений 10 направлений 0,5A(Ампер) 250V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, ОЮ0.360.048ТУ

Возможные аналоги

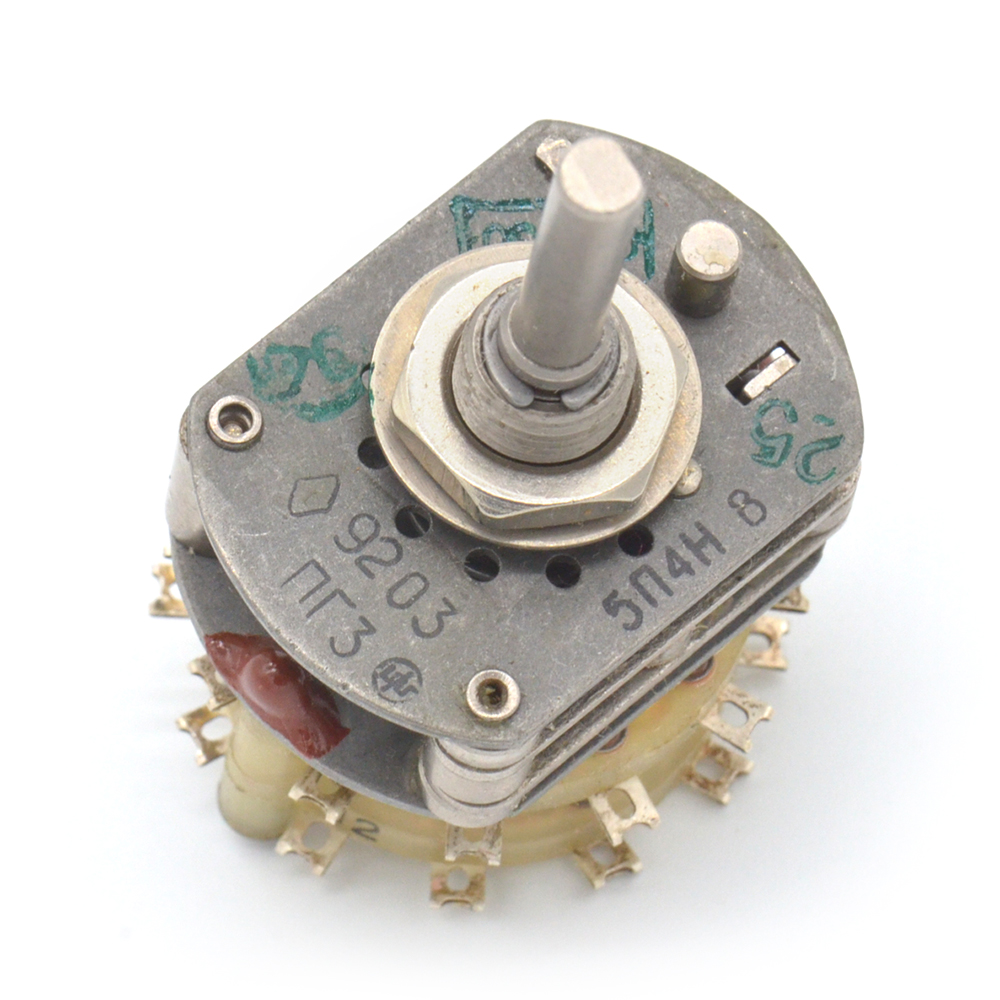

ПГ3-5П4НВ 5 положений 4 направления 0,5A(Ампер) 250V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, ОЮ0.360.048ТУ, фото
Артикул (ID): OP-1443
ПГ3-5П4НВ 5 положений 4 направления 0,5A(Ампер) 250V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, ОЮ0.360.048ТУ

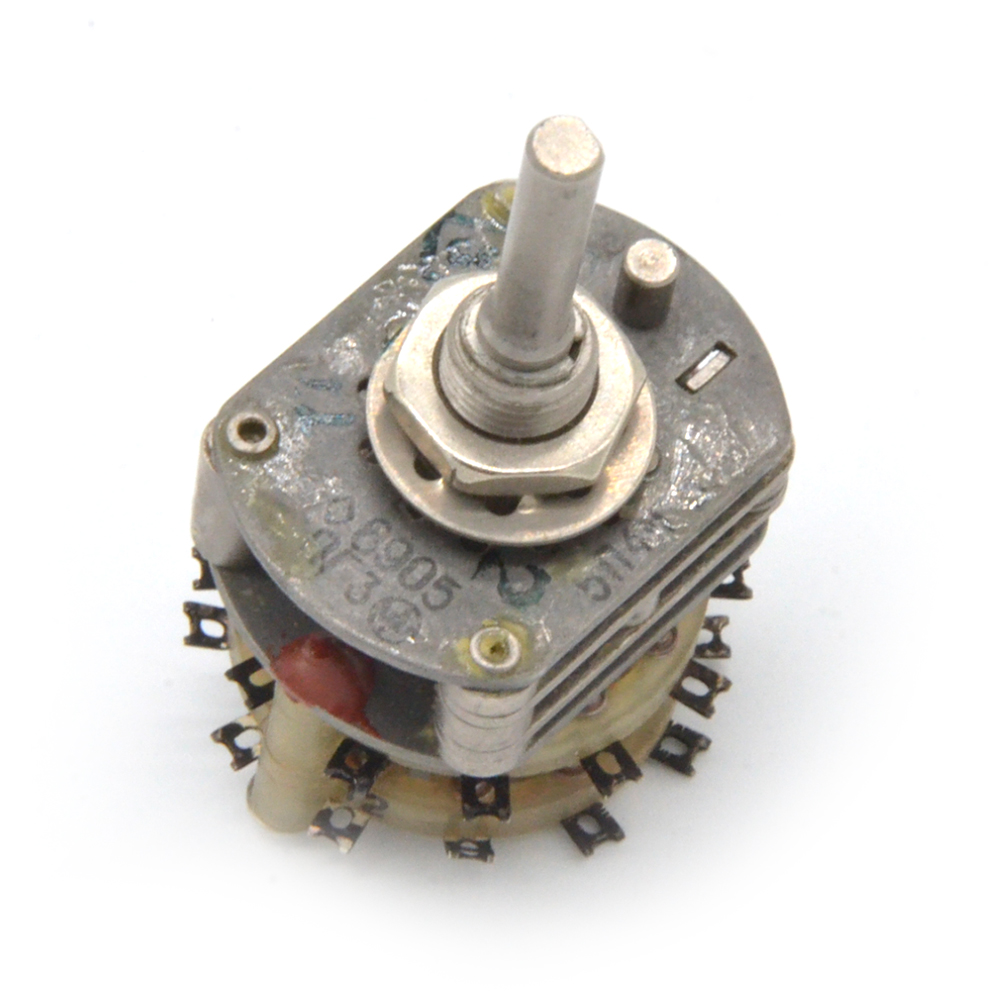

ПГ3-5П4НВ 5 положений 4 направления 0,5A(Ампер) 250V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, ОЮ0.360.048ТУ., фото
Артикул (ID): SN-1449
ПГ3-5П4НВ 5 положений 4 направления 0,5A(Ампер) 250V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, ОЮ0.360.048ТУ.
ПГ2-45Р, фото
ПГ2-45Р

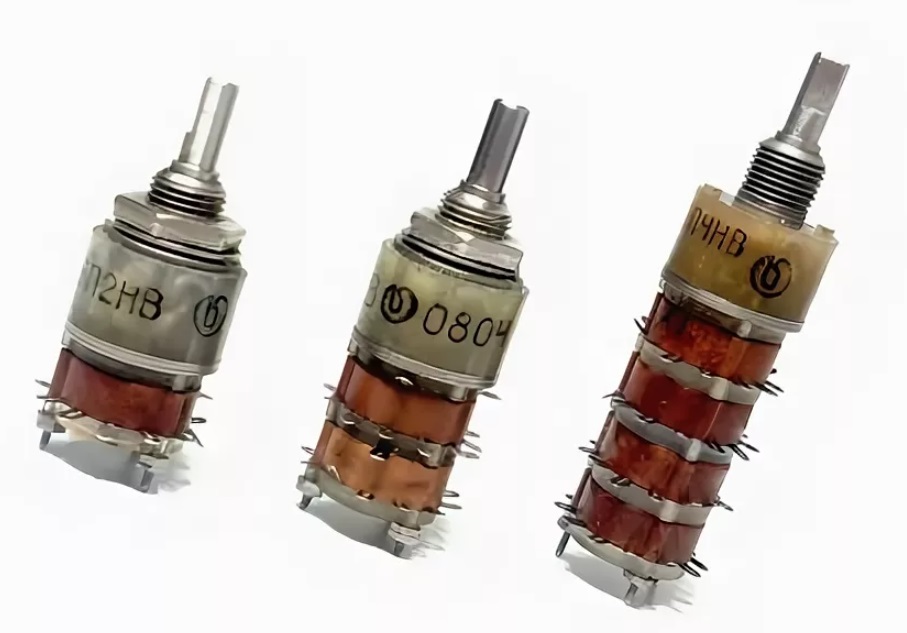

ПГ2-45К, фото
